Aufbau und Funktion
Schweißaufgabenwahl
5.2.2.2

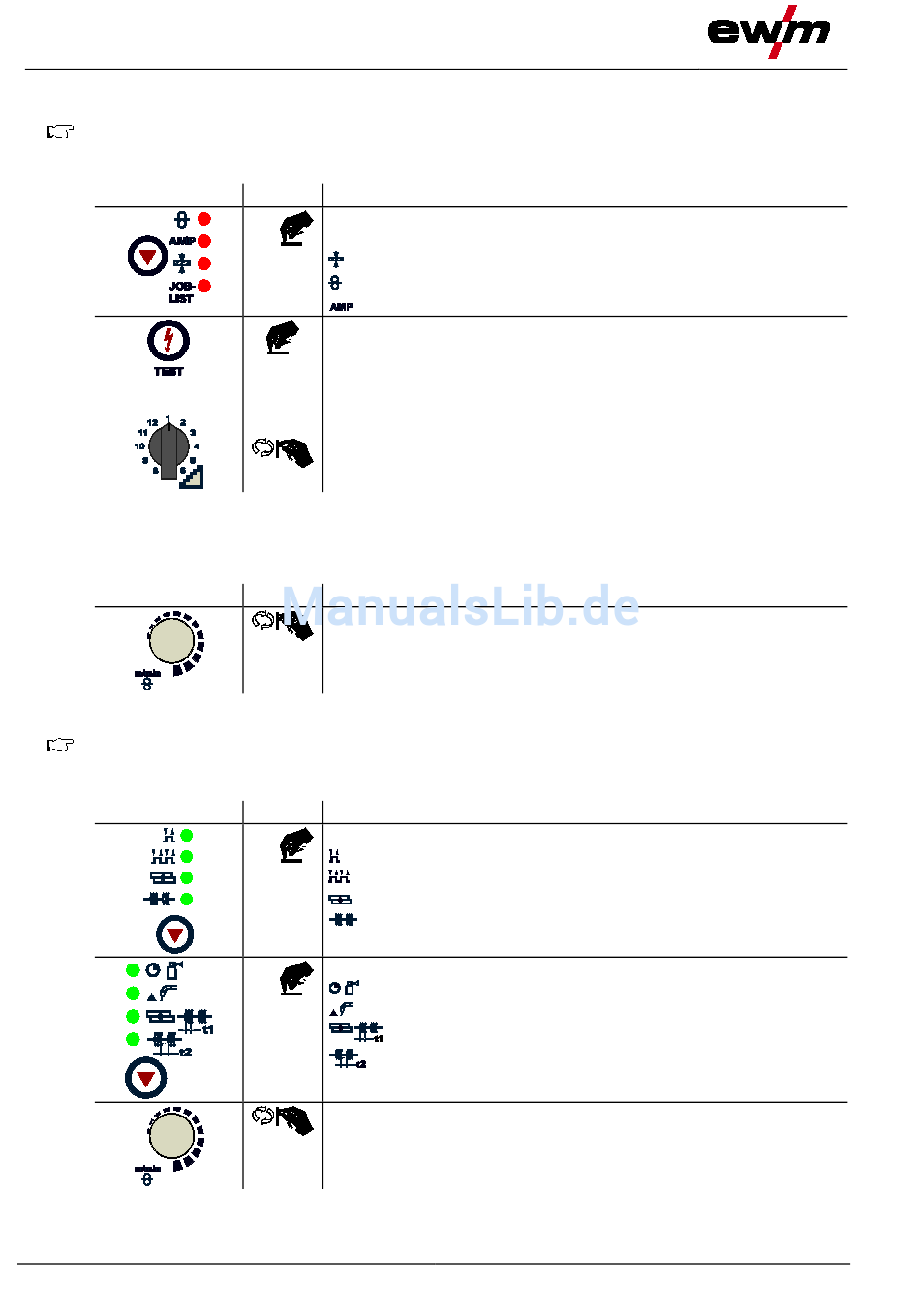

Arbeitspunkt (Schweißleistung) einstellen
Die Arbeitspunkteinstellung im JOB „0" (manuell) geschieht wie im gleichnamigen Kapitel der
Steuerung M2.4x beschrieben. Die folgenden Einstellungen sind daher nur für Arbeiten in den
JOBs 1-24 vorgesehen.
Bedienelement
+
Falls die Betriebsart bereits gewählt wurde, sind hiermit alle nötigen Einstellungen getätigt und es
kann geschweißt werden.
5.2.2.3
Drahtkorrektur einstellen
Die Drahtgeschwindigkeit kann zusätzlich durch die Drahtkorrektur angepasst werden.
Bedienelement
5.2.2.4
Betriebsart und Schweißparameter einstellen
Die Parameter sind in der Steuerung voreingestellt, können jedoch individuell angepasst werden.
Erfolgt beim Einstellvorgang innerhalb von 5 Sekunden keine Benutzeraktion, unterbricht die
Steuerung den Vorgang und schaltet auf die Standardanzeige zurück.
Bedienelement
32
Aktion
Ergebnis
Auswahl des Parameters über den die Schweißleistung eingestellt
werden soll:
n x
---------über Materialdicke
----------über Drahtgeschwindigkeit
--------über Schweißstrom
Drucktaste „TEST" gedrückt halten und gleichzeitig am Stufenschalter
den Arbeitspunkt einstellen.
In der Anzeige werden der gewünschte Parameter sowie die
Leerlaufspannung angezeigt.
+
Blinken der Dioden „Volt" und „Drahtvorschubkorrektur" signalisiert
einen Fehler (z. B. Kurzschluss zwischen Brenner und Werkstück,
Induktivitätsfehler, etc). Fehler beseitigen, „TEST" erneut drücken.
Aktion
Ergebnis
Wert der Drahtkorrektur einstellen.
Aktion
Ergebnis
Betriebsart wählen:
n x
----------2-Takt
--------4-Takt
--------Punkten
-------Intervall
Schweißparameter wählen:
n x
-------Gasnachströmzeit „GnS" einstellen (0,0 s bis 10,0 s)
-------Drahtrückbrandzeit „drb" einstellen (-50 % bis 50 %)
--Punkt-/Intervall-Zeit „t1" (0,1 s bis 5,0 s)
-----Intervall-Pause „t2" (0,1 s bis 2,0 s)
In der Anzeige wird der angewählte Parameter dargestellt.
Einstellen des angewählten Parameters.
099-005207-EW500
18.05.2017
