Schutzgasversorgung
Verletzungsgefahr durch falsche Handhabung von Schutzgasflaschen!
Falscher Umgang und unzureichende Befestigung von Schutzgasflaschen kann zu
schweren Verletzungen führen!
•
Anweisungen der Gashersteller und der Druckgasverordnung befolgen!
•
Am Ventil der Schutzgasflasche darf keine Befestigung erfolgen!
•
Erhitzung der Schutzgasflasche vermeiden!
Unfallgefahr durch Überschreitung der maximalen Schutzgasflaschengröße!
Für das Gerät sind maximale Schutzgasflaschengrößen und Fülldruck vorgeschrieben.
Bei Überschreitung dieser Grenzwerte ist die Kippsicherheit bis zu einem Winkel von
10° (entsprechend IEC 60974-2) nicht sichergestellt. In Folge können Personen verletzt
werden.
•
Maximal Schutzgasflaschen mit 20 l geometrischem Volumen bei 200 bar Fülldruck
verwenden.
Die ungehinderte Schutzgasversorgung von der Schutzgasflasche bis zum Schweißbrenner ist
Grundvoraussetzung für optimale Schweißergebnisse. Darüber hinaus kann eine verstopfte
Schutzgasversorgung zur Zerstörung des Schweißbrenners führen!
•
Gelbe Schutzkappe bei Nichtgebrauch des Schutzgasanschlusses wieder aufstecken!
•
Alle Schutzgasverbindungen gasdicht herstellen!
5.1.6.1
Anschluss Druckminderer
Pos. Symbol
1
2
3
4
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Überwurfmutter des Gasschlauchanschlusses an „Ausgangsseite Druckminderer" verschrauben.
22
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
WARNUNG

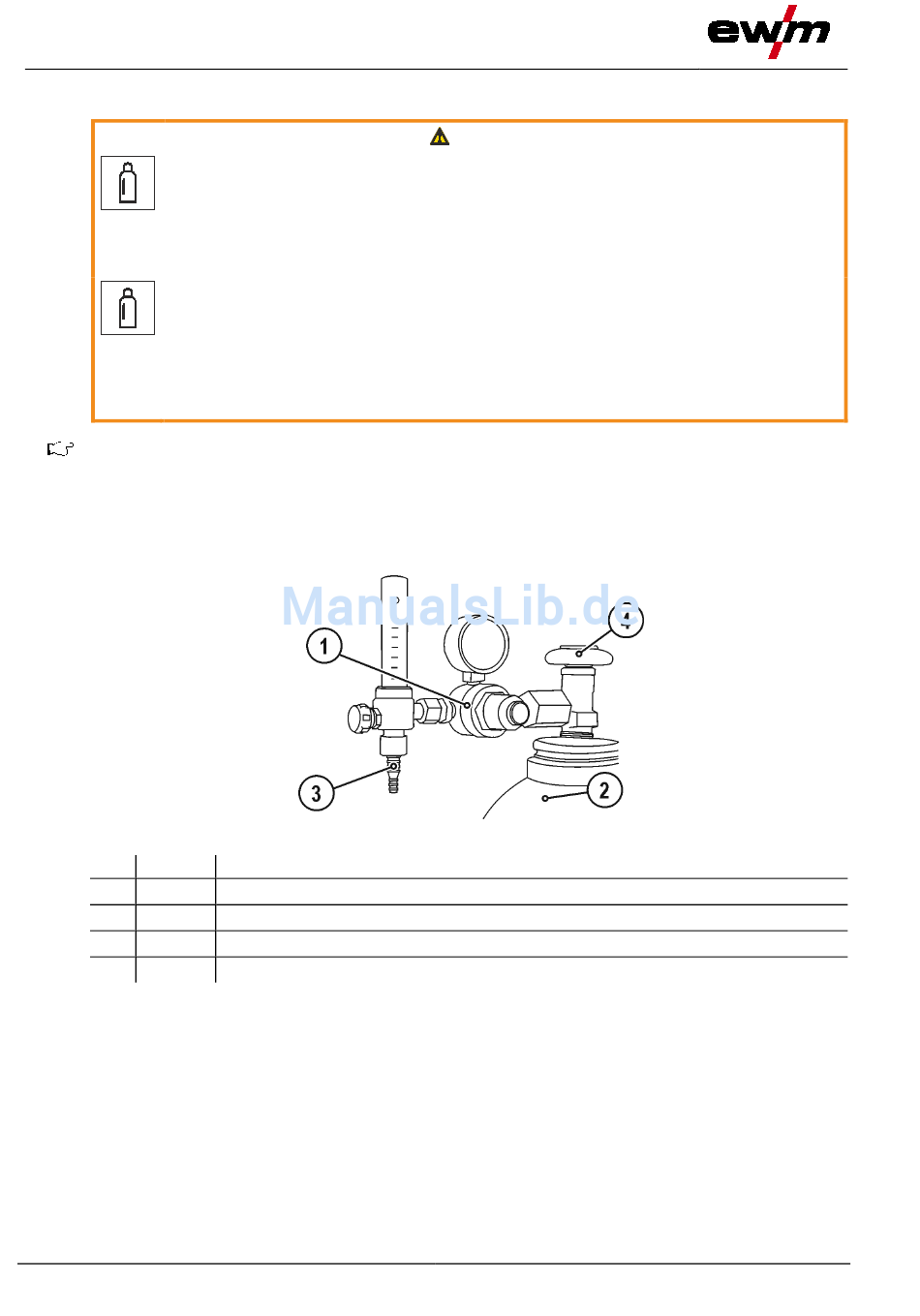

Abbildung 5-6
099-005207-EW500
18.05.2017
