Pos. Symbol
1
2
•

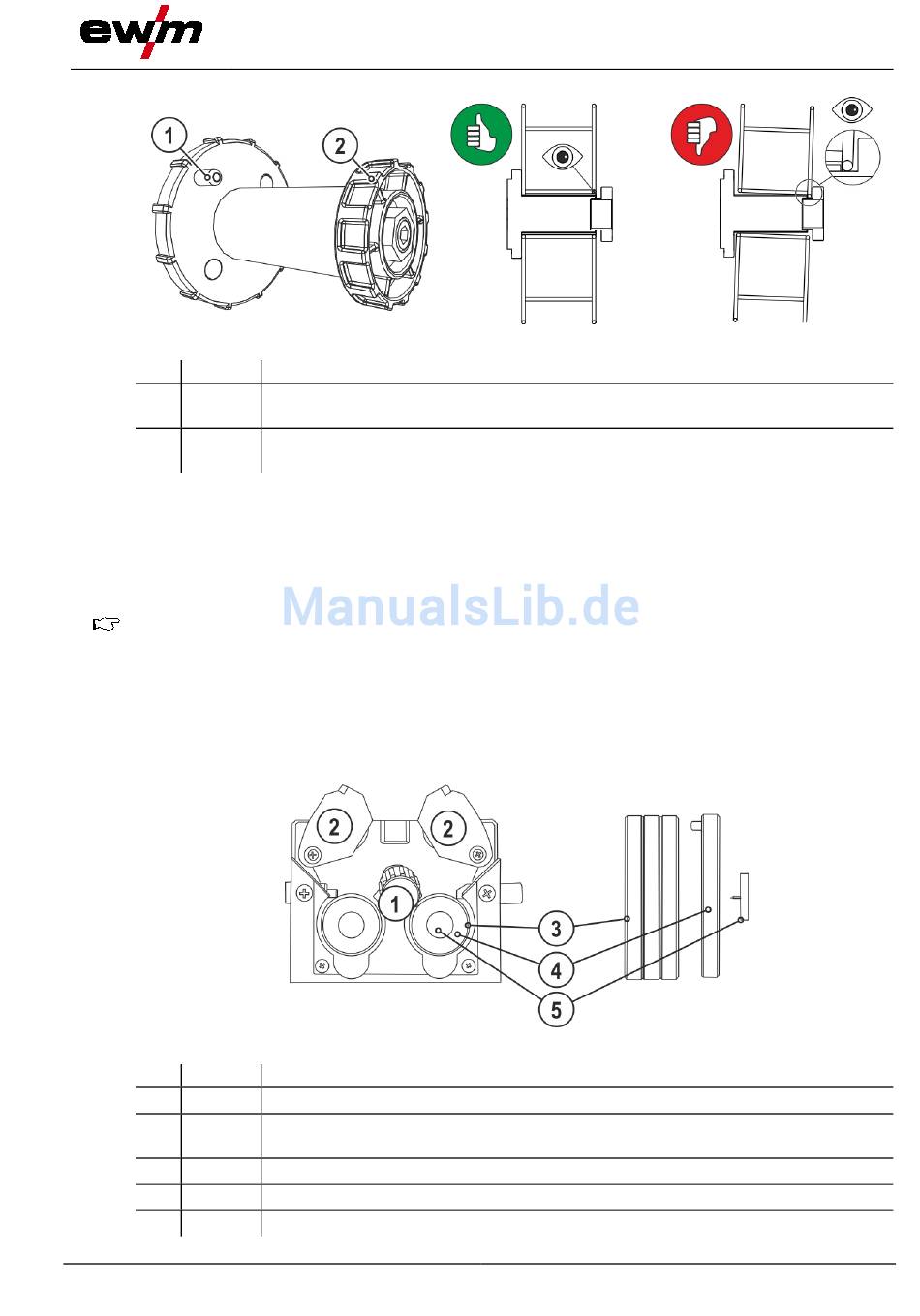

Rändelmutter von Drahtspulenaufnahme lösen.
•
Schweißdrahtspule auf der Drahtspulenaufnahme so fixieren, dass der Mitnehmerstift in der
Spulenbohrung einrastet.
•
Drahtspule mit Rändelmutter wieder befestigen.
5.1.8.3
Drahtvorschubrollen wechseln
Mangelhafte Schweißergebnisse durch gestörte Drahtförderung! Drahtvorschubrollen müssen zu
Drahtdurchmesser und Material passen.
•
Anhand der Rollenbeschriftung prüfen, ob die Rollen zum Drahtdurchmesser passen.
Ggf. wenden oder wechseln!
•
Für Stahldrähte und andere harte Drähte, Rollen mit V-Nut verwenden,
•
Für Aluminiumdrähte und andere weiche, legierte Drähte, angetriebene Rollen mit U-Nut
verwenden.
•
Für Fülldrähte angetriebene Rollen mit geriffelter (randierter) U-Nut verwenden.
Pos. Symbol
1
2
3
4
5
099-005207-EW500
18.05.2017
Beschreibung
0
Mitnehmerstift
Zur Fixierung der Drahtspule
Rändelmutter
Zur Fixierung der Drahtspule
Beschreibung
0
Spanneinheit
Druckeinheit
Fixierung der Spanneinheit und Einstellen des Anpressdruckes.
Rollen, angetrieben
Mitnehmerscheibe
Rändelschraube
Aufbau und Funktion
Abbildung 5-10
Abbildung 5-11
Transport und Aufstellen
27
