Gerätesteuerung - Bedienelemente
Bedienung der Gerätesteuerung
3.3.3
Einstellung der Schweißparameter im Funktionsablauf
Die Einstellung eines Schweißparameters im Funktionsablauf kann auf zwei Arten erfolgen.
1. Betätigen der Pfeiltasten "links" oder "rechts" (blinkende Signalleuchte zeigt die Auswahl). Durch
Drehen des Steuerungsknopfes wird der Parameterwert eingestellt.
2. Kurzer Druck auf den Steuerungsknopf (Auswahl des Funktionsablaufes) und anschließendes Drehen
des Knopfes (Navigation zum gewünschten Parameter). Durch nochmaliges Drücken wird der
gewählte Parameter zur Einstellung ausgewählt (Parameterwert und entsprechende Signalleuchte
blinken). Durch Drehen des Knopfes wird der Parameterwert eingestellt.
Während der Schweißparametereinstellung blinkt der einzustellende Parameterwert in der linken
Anzeige. In der rechten Anzeige wird ein Parameterkürzel bzw. eine Abweichung des vorgegebenen
Parameterwertes nach oben oder unten symbolisch dargestellt:

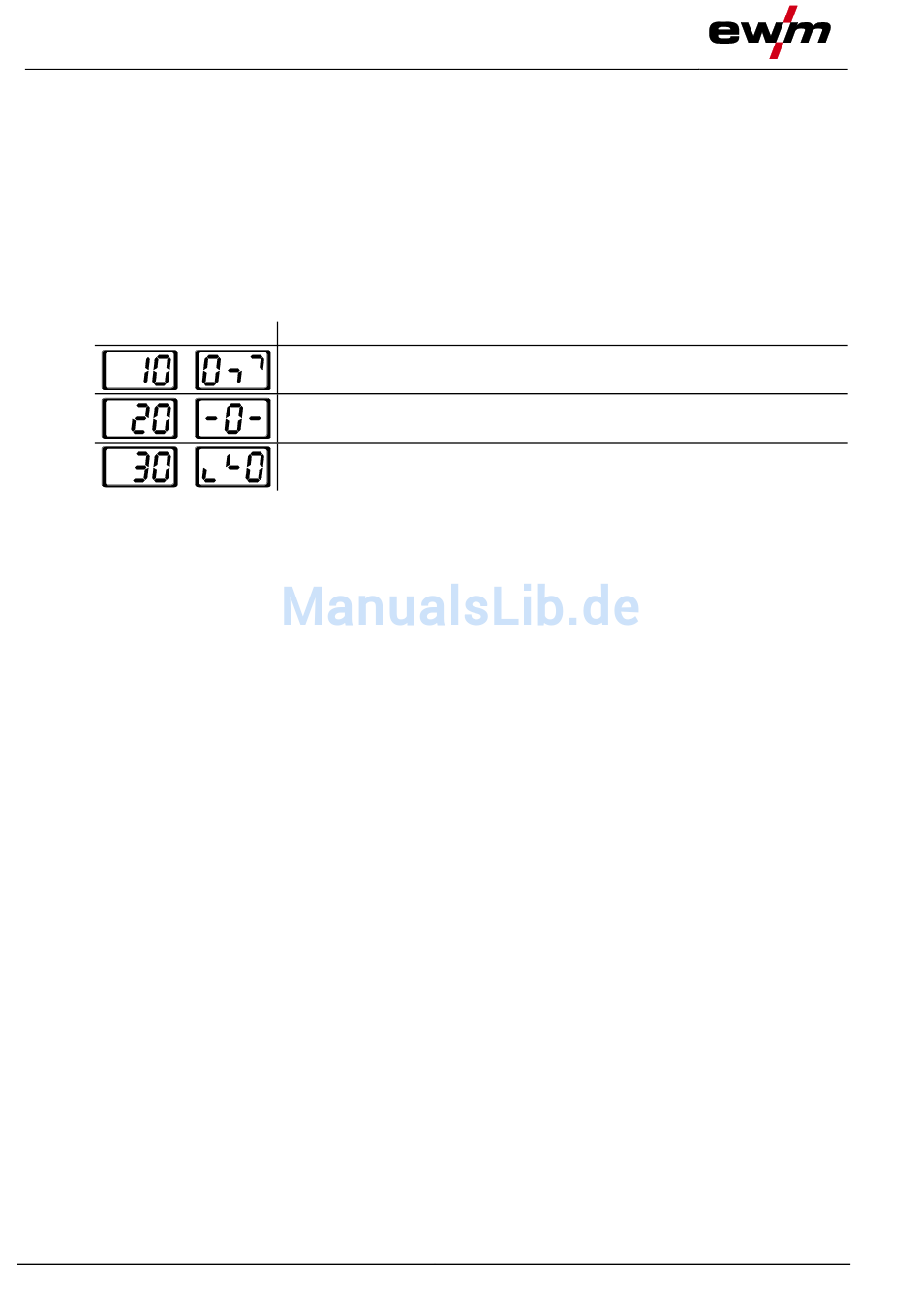

Anzeige
3.3.4
Erweiterte Schweißparameter einstellen (Expertmenü)
Im Expertmenü sind Funktionen und Parameter hinterlegt, die sich nicht direkt an der Gerätesteuerung
einstellen lassen, bzw. bei denen ein regelmäßiges Einstellen nicht erforderlich ist. Die Anzahl und
Darstellung dieser Parameter erfolgt in Abhängigkeit des zuvor gewählten Schweißverfahrens bzw. der
Funktionen.
Die Anwahl erfolgt durch einen langen Druck (> 2s) auf den Steuerungsknopf. Entsprechenden
Parameter / Menüpunkt durch Drehen (navigieren) und Drücken (bestätigen) des Steuerungsknopfes
anwählen.
Zusätzlich bzw. alternativ können die Drucktasten rechts und links neben dem Steuerungsknopf zur
Navigation genutzt werden.
3.3.5
Grundeinstellungen ändern (Gerätekonfigurationsmenü)
Im Gerätekonfigurationsmenü können Grundfunktionen des Schweißsystems angepasst werden. Die
Einstellungen sollten ausschließlich von erfahrenen Anwendern verändert werden > siehe Kapitel 4.6.
12
Bedeutung
Parameterwert erhöhen
Um die Werkseinstellungen wieder zu erreichen.
Werkseinstellung (Beispiel Wert = 20)
Parameterwert ist optimal eingestellt
Parameterwert verringern
Um die Werkseinstellungen wieder zu erreichen.
099-00T405-EW500
10.11.2017
