7.4 ELEKTRISCHE ANSCHLÜSSE
(Rif.Bild 20)
- Den Stecker der Fahrbahnkabel auf der unteren Seite der elektrischen Karte an
geeignetem Verbinder anschließen;
- Die Speiseleitung, die sich innerhalb des Steuerpults befindet, mit Spannung
versorgen;
Die Hebebühne erden.
-

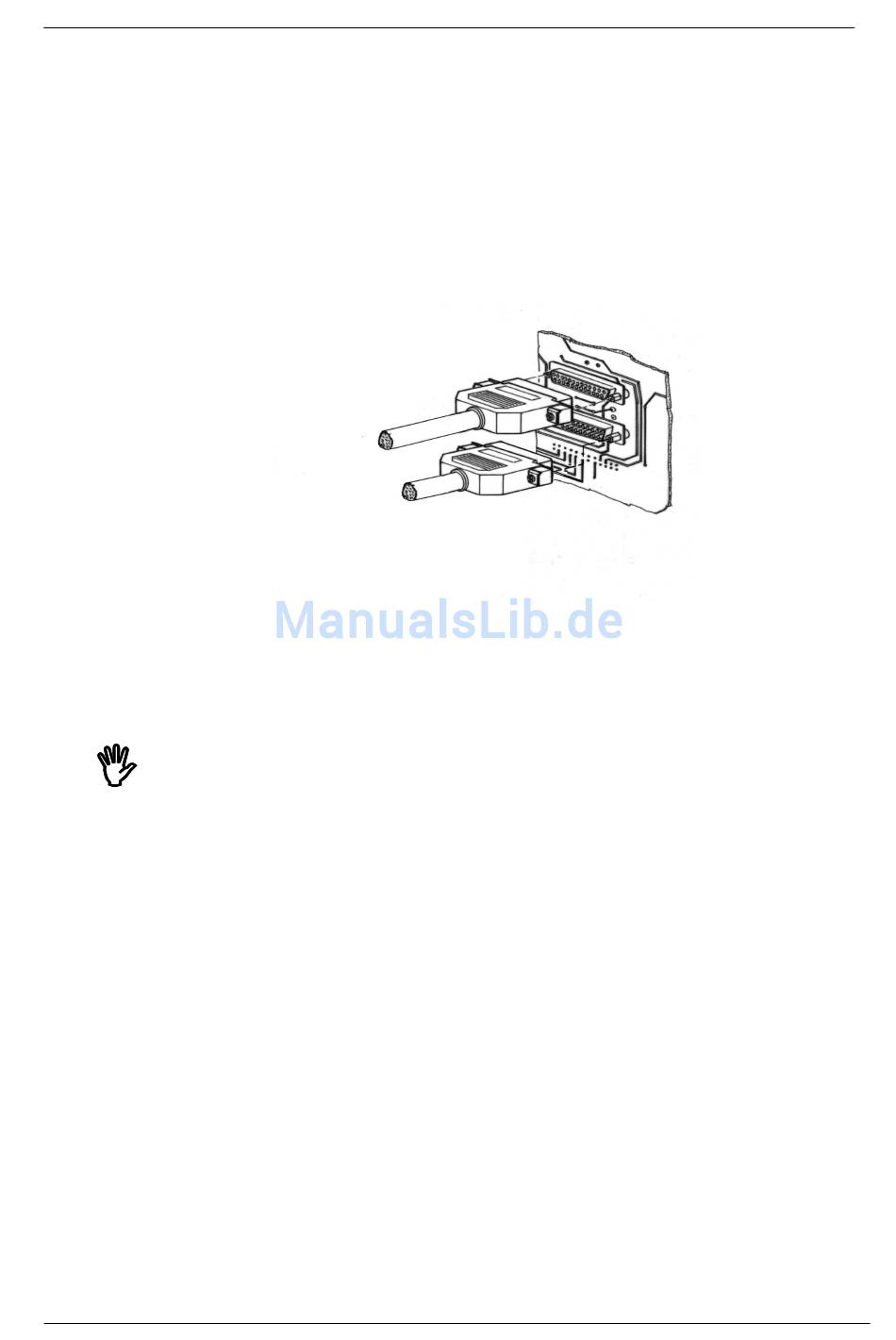

Bild 20 - ELEKTRISCHE ANSCHLUSSE

7.5 CONNECTION OF THE PNEUMATIC LINES
(Rif. Bild 21)
V
PNEUMATIKLEITUNG
E
Z
Das Ausrasten der Zahnschienen und die Fixierung der Schiebeplatten werden
vom Pneumatiksystem gesteuert.
Das Pneumatiksystem am Pneumatiknetz anschließen, das mit Betriebseinheit
ausgerüstet sein soll (Wasserabscheider, Öler und Druckreduzierer). Auf
Kundenwunsch werden solche Vorrichtungen vom Hersteller versorgt.
Die Pneumatikleitung wie folgt anschließen:
• Die Hebebühne auf die obere Endstellung heben;
• Die auf den Fahrbahnen weitgehend installierte Pneumatikleitung am Steuerpult
je nach Farben anschließen;
• Das Pneumatiksystem der Hebebühne am Pneumatiknetz anschließen;
Bild 21 - ANSCHLIESSEN DER PNEUMATIKLEITUNG
: D
ORSICHT ER
NDSTELLUNG ERFOLGEN
AHNSCHIENEN ZU VERMEIDEN
A
NSCHLUSS DER
SOLL NACH DEM
,
UM DAS UNKONTROLLIERTE
.
35
H
EBEBÜHNE AN
E
RREICHEN DER
A
USRASTEN DER
DER
OBEREN
