5.7 HYDRAULISCHES STEUERPULT GELENKSPIELTESTER

(Rif. Bild 10)
Das Hydraulikaggregat des Gelenkspieltesters mit 2 Gänge befindet sich auf dem
Hydraulikaggregat der Bühne und besteht aus einem Magnetventil für die
Bewegung des Gelenkspieltesters P1 (1), einem Magnetventil für die Bewegung
des Gelenkspieltesters P2 (2) und einem Magnetventil Entblockung. (3)

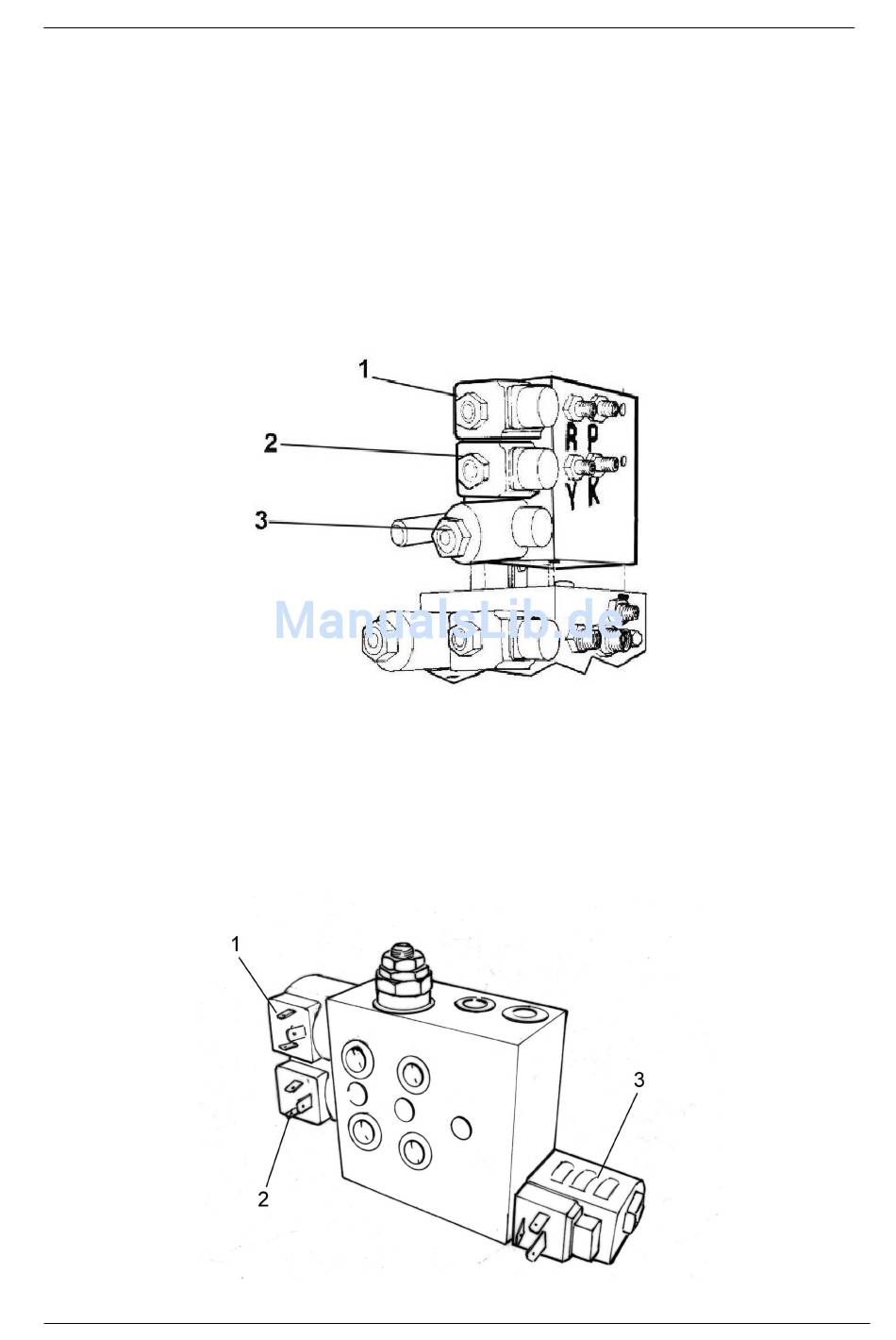

Bild 10 - HYDRAULIKAGGREGAT GELENKSPIELTESTER

Das Hydraulikaggregat des Gelenkspieltesters mit 8 Gänge besteht aus einem
Magnetventil für die Bewegung nach rechts/links der oberen Drehplatte (1), einem
Magnetventil für die Bewegung hin/her der unteren Drehplatte (2) und einem
Magnetventil für die Entblockung der oberen und unteren Drehplatten.
25
