L1 Led Energieversorgung

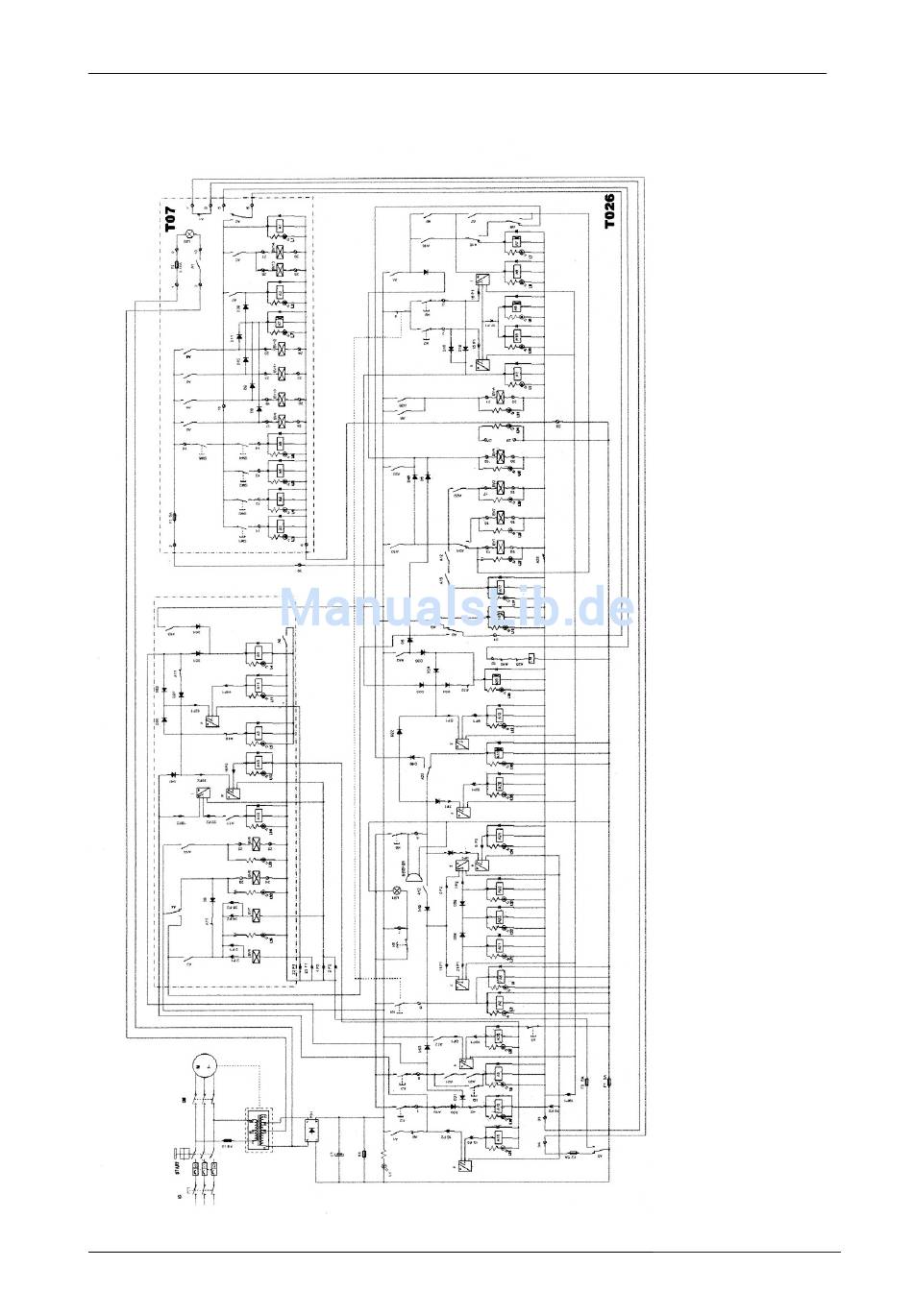

Bild 8 - ELEKTROSCHALPLAN

A1 Relais Stellungsbetätigung
A2 Wechselrelais Fahrbahn/Radfreiheber
A3 Relais Senken/Heben Radfreiheber
A4 Relais Magnetventil Senken/Heben
Radfreiheber
A5 Relais Betätigung Radfreiheber
A6 Relais erste und zweite Position
A7 Relais mech.Sicherheiten erste und zweite
Position
A8 Relais Speicherung erste und zweite Position
A9 Relais Betätigung Zahnschienen
A10.Relais Zeitschaltuhr untere Endstellung oder
Sicherheit
A11 Relais Sicherheitshöhe Radfreiheber
A12 Relais Sicherheitshöhe Fahrbahn
A13Relais obere Endstellung Radfreiheber
A14 Relais Nivellierung Radfreiheber
A15 Relais Zeitschaltuhr Senken
A16 Relais Speicherung erste und zweite
Position
A17 Relais Ablass Zeitschaltuhr Senken
A18 Relais obere Endstellung Fahrbahn
A19 Hilfsrelais Heben/Senken Fahrbahnen
A20 Relais Nivellierung Fahrbahn P1
A21 Relais mech.Sicherheiten P1
A22 Relais Speicherung Sicherheiten P1 und P2
A23 Relais mech.Sicherheiten P2
A24 Relais Nivellierung Fahrbahn P2
A25 Relais Fotozelle
A26 Relais Luftventil
A Endschalter obere Endstellung NEIN
B Fotozelle NO
C Sensor mech.Sicherheiten P1 NEIN
D Sensor mech.Sicherheiten P2 NEIN
E Endschalter Nivellierung Fahrbahn P2 NEIN
F Endschalter Nivellierung Fahrbahn P1 NEIN
G Sensor Sicherheitshöhe
H Sensor erste Position NEIN
I Sensor zweite Position NEIN
L Endschalter Nivellierung Radfreiheber
M Endschalter obere Endstellung Radfreiheber
NEIN
N Sensor Sicherheitshöhe Radfreiheber NEIN
T07 Elektrische Karte Gelenkspieltester
SW1 Richtungstaste
SW2 Richtungstaste
SW3 Richtungstaste
SW4 Richtungstaste
SW5 Taste Energieversorgung
L28 Led Magnetventil Senken
L29 Led Magnetventil Nivellierung P2
L30 Led Magnetventil Nivellierung P1
L31 Led Magnetventil Senken/Heben
L32 Led Luftventil
L33 Led Magnetventil Senken Radfreiheber
L34 Led Magnetventil Nivellierung Radfreiheber
L35 frei
L36 Led Magnetventil Zylinder Radfreiheber
EV1 Magnetventil Senken
EV2 Magnetventil Nivellierung
EV3 Magnetventil Drosselung
EV4 Magnetventil Kommutierung
EV5 Magnetventil Nivellierung Radfreiheber
EV6 Magnetventil Heben/Senken Radfreiheber
EV7 Magnetventil Zylinder Radfreiheber P2
EV8 Magnetventil Zylinder Radfreiheber P1
EV-A Luftventil mech.Sicherheiten
K1 Ausschlusstaster
K2 Taste HEBEN
K3 Taste SENKEN
K4 Kommutierung Fahrbahn/Radfreiheber
K5 Notfalltaste
K6 Taste mech.Sicherh./ untere Endstellung
K7 Taster erste Position
K8 Taster zweite Position
CM Motorkontakt
M Motor
PD1 Gleichrichter
TR Umspanner
