7.9.4 Prüfung und Regulierung Endschalter mechan. Sicherheit
Taste SENKEN drücken (8)(Bild 4). Sich vergewissern, dass das Relais A 21 und
die dazugehörige Led auf der elektrischen Karte für die mechanische Sicherheit
von P1 bzw. das Relais A23 mit dazugehöriger Led für die mechanische
Sicherheit von P2 funktionieren. Andernfalls den Endschalter wie folgt regulieren.
(Bild 24)
• mit gehobener Fahrbahn, Mutter lösen (1) und den Sensor (2) in einer Entfernung
von 2-3 mm der fixen Zahnstange (3) waagerecht nähern und ihn senkrecht
verstellen, damit er die obere ebene Fläche der Zahnstange (3) von ca. 2 mm
überschreitet.
• Schrauben anziehen

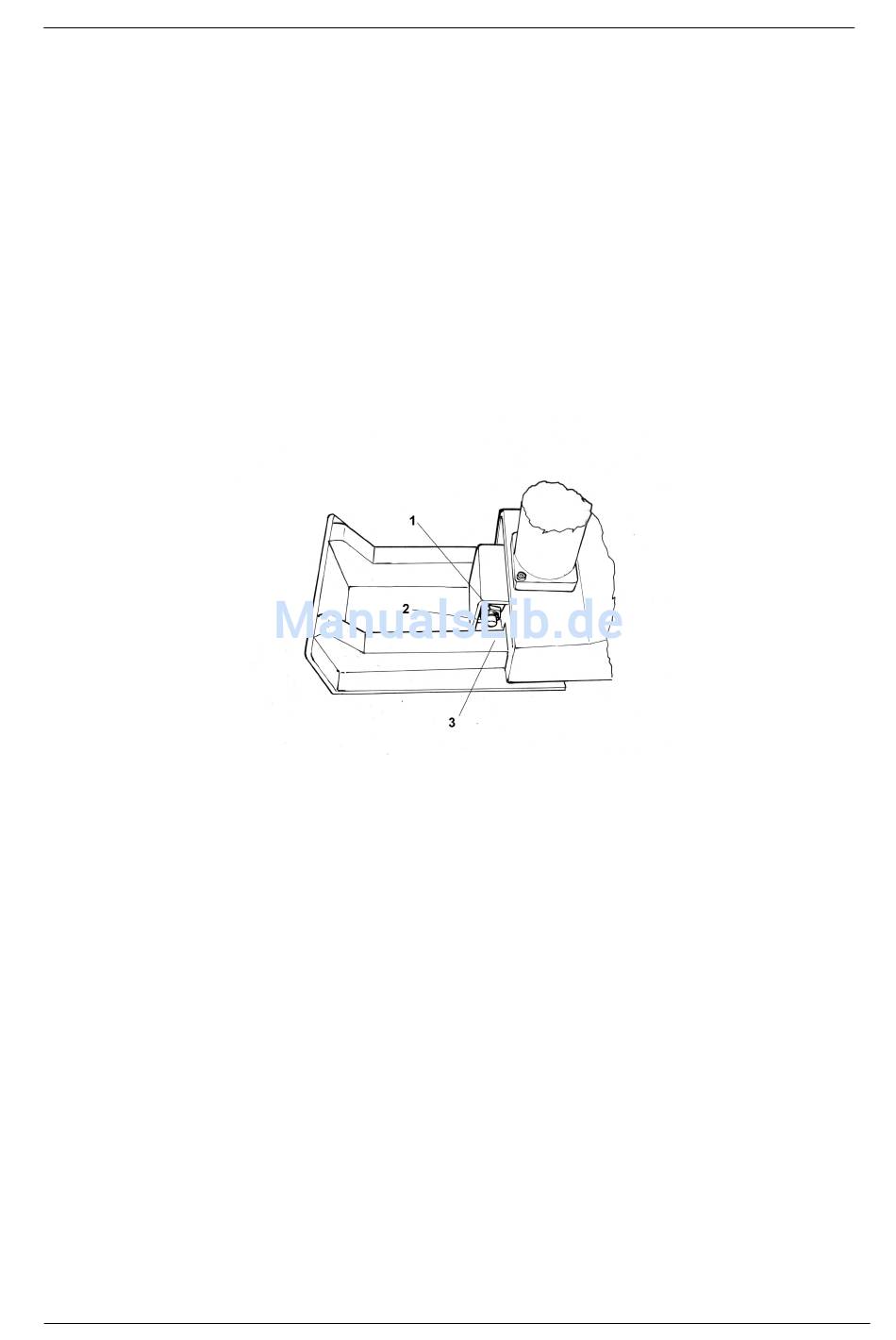

Bild 24 - REGUILIERUNG ENDSCHALTER MECHAN SICHERHEIT
7.9.5 Prüfung und Regulierung Endschalter für Arbeitspositionsstellungen (nur
Modelle W und WT)
Taste erste (12) oder zweite (13) Position drücken. Die Hebebühne soll vor dem
Erreichen der Sicherheitshöhe halten. Andernfalls die Endschalter wie folgt
regulieren:
• die
Hebebühne
Arbeitspositionsstellung entspricht;
• Klemmschraube (4) prüfen, die den Nockenring zwischen den Armen der Fahrbahn
P1 an den Armen befestigen, und Nockenring (3) drehen bis der Sensor seine
Anwesenheit aufnimmt;
• Klemmschraube fest anziehen
Sollte der Sensor die Nockenringe nicht aufnehmen, ihn wie folgt regulieren:
auf
eine
Höhe
hochheben,
40
die
der
gewählten
