7.9.8 Prüfung und Regulierung Endschalter obere Endstellung Radfreiheber
Wenn der Radfreiheber tätig ist, Taste HEBEN (7) (Bild 4) drücken und prüfen, ob
der Radfreiheber auf eine Höhe von 450 mm anhaltet. Andernfalls den
Endschalter wie folgt regulieren:
(Bild )
• Wenn der Radfreiheber tätig ist, Taste HEBEN (7) (Bild 4) drücken und
Radfreiheber auf eine Höhe von 450 mm hochheben; sollte der Endschalter sich vor
dem Erreichen dieser Höhe in Betrieb setzen, die Taste HEBEN (7) und gleichzeitig
den Ausschlusstaster (16) drücken (Bild 4);
• Klemmschraube (4) lösen, die den Nockenring an dem Arm befestigen, und ihn
drehen bis der Sensor seine Anwesenheit aufnimmt;
• Klemmschraube fest anziehen.

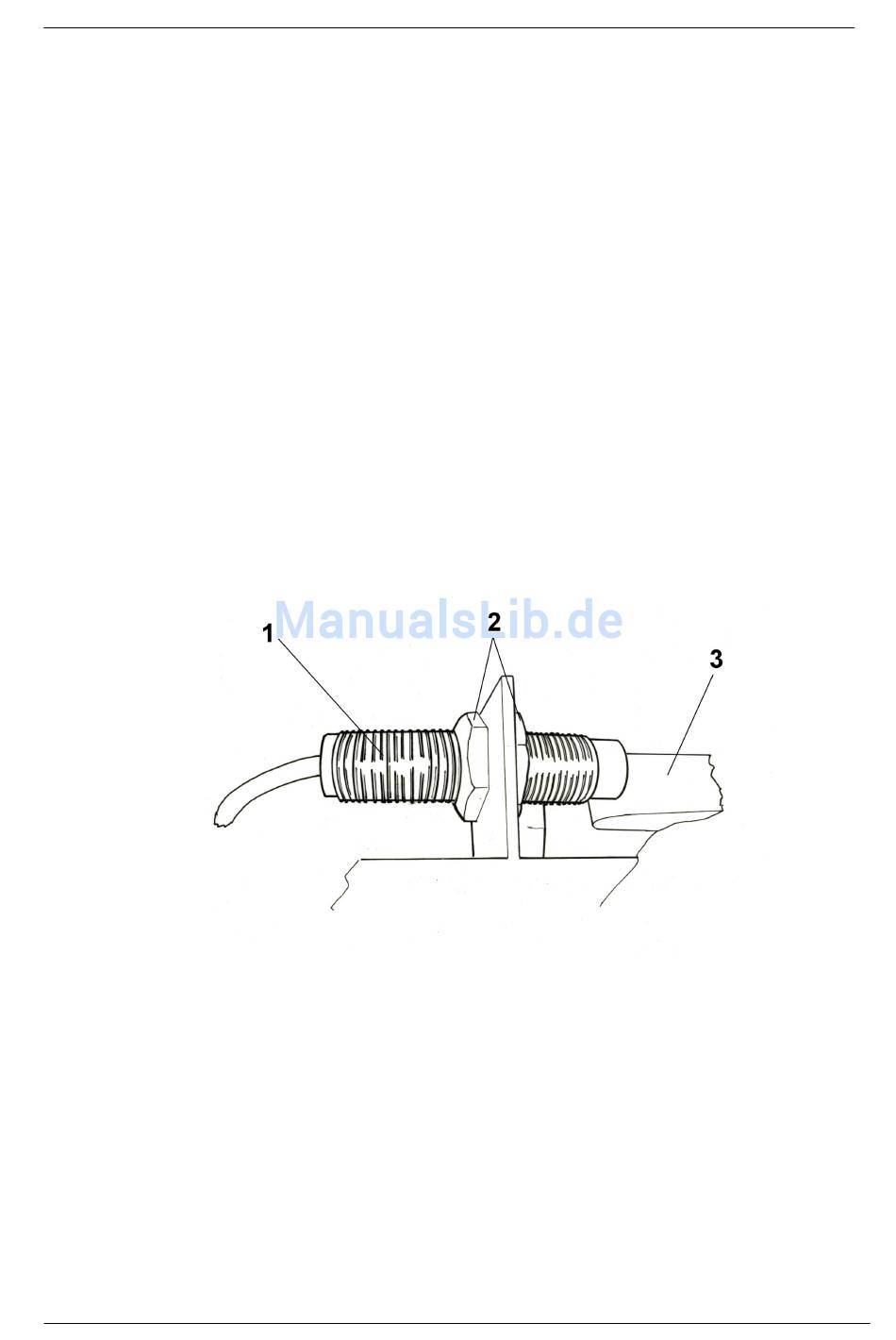

Sollte der Sensor den Nockenring nicht aufnehmen, den Sensor wie folgt
regulieren:
• Mutter (1) des Sensors (1) auf den außen Arm des Radfreihebers P1 lösen und dem
Nockenring (3) in einer Entfernung von 1-3 mm nähern;
• Mutter fest anziehen.
Bild 28 - REGUILIERUNG ENDSCHALTER OBERE ENDSTELLUNG RADFREIHEBER
43
