5.4 DAS ÖLDYNAMISCHE STEUERPULT
(Rif. Bild 6)
Das Hydraulikaggregat hängt von den Modellen ab.
Was die Modelle „S" und „W" bezieht, besteht es aus einem Aluminiumblock, wo sich 4
Magnetventile mit je einem Ölausgang, 3 Steuerventile und die Handpumpe befinden.
Magnetventile:
1. Regulierung Ende Nivellierung (EV3)
2. Nivellierung der Fahrbahnen (EV2)
3. Senkbewegung der Fahrbahnen (EV1)
4. Kommutation Fahrbahn (EV4)
Ventile:
5. Sicherheit (Maximaldruck) (Bild 7 n.2)
6. Rückschlagventil (Bild 7 n.1)
7. Kontrolle Absenken der Fahrbahn (Bild 7 n.3)
8. Einstellschraube Ende der Nivellierung (Bild 7 n.5)
Auf dem Block befindet sich die Handpumpe (9)

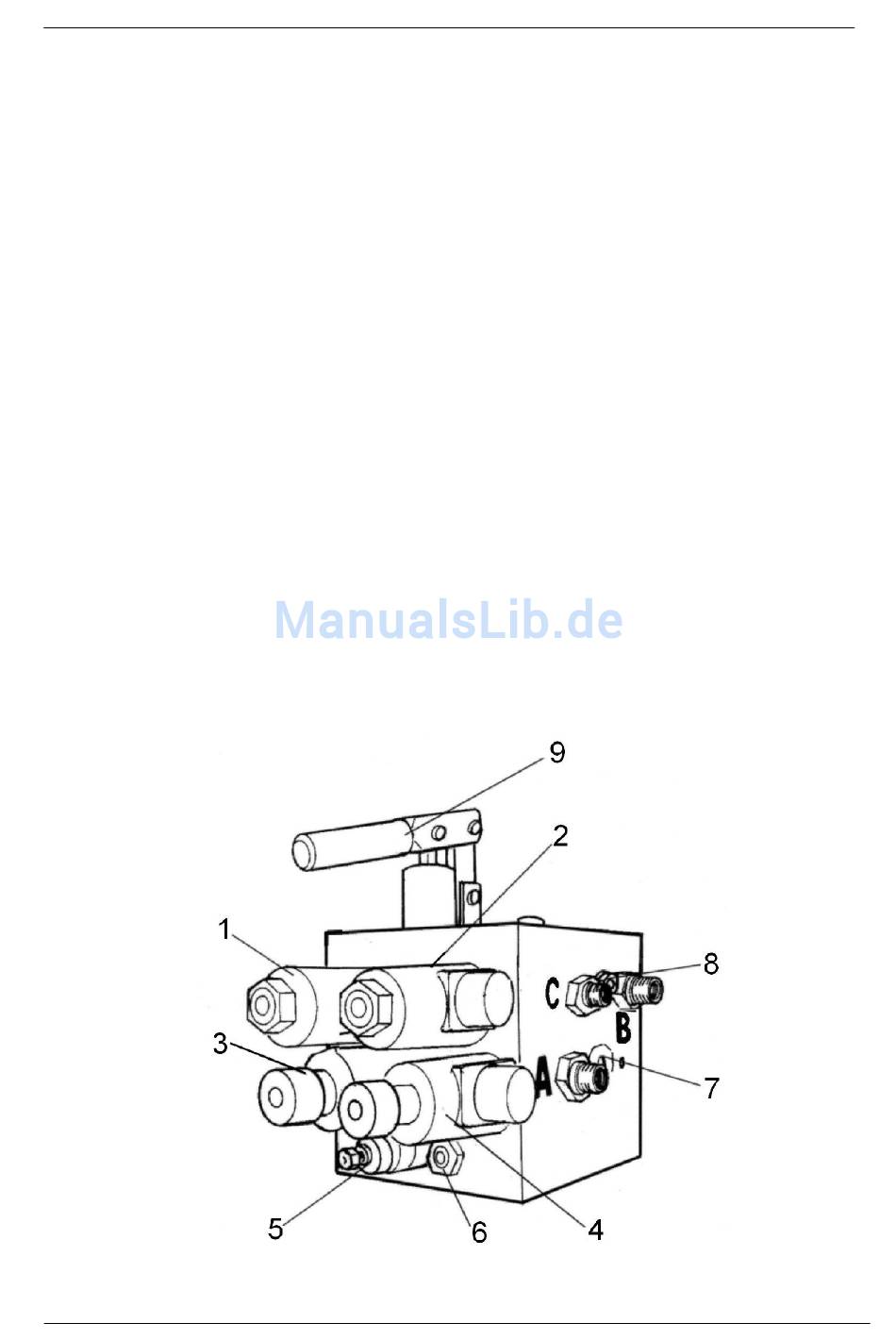

Bild 6 - HYDRAULIKAGGREGAT

Modelli "S" e "W"
