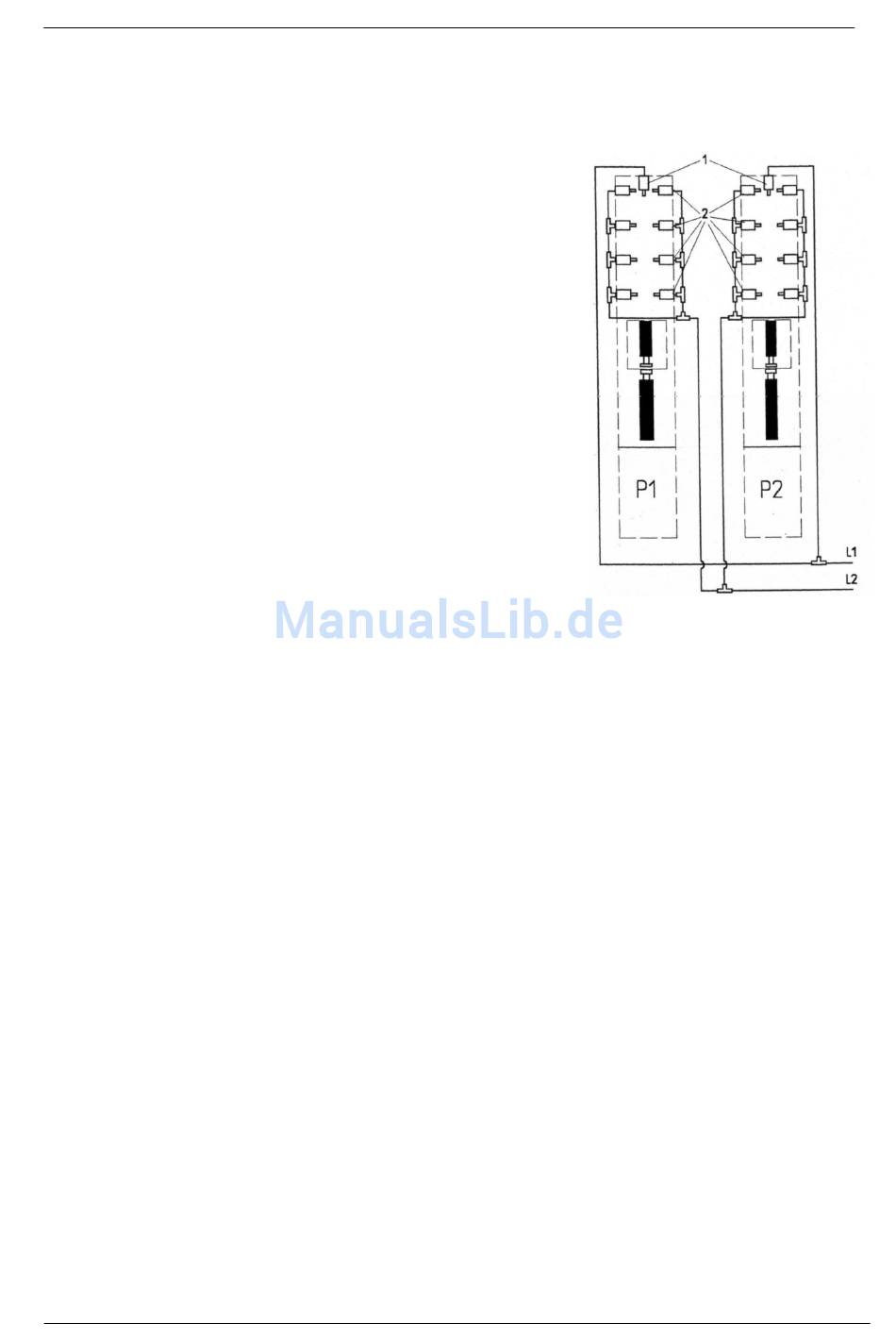

1= Ausrasten der Zahnschienen
2=Blockierung der Schiebeplatten (W und WT
L1= Weiße Pneumatikleitung
L2= Blaue Pneumatikleitung
7.6 INBETRIEBNAHME
• Die Arbeitszone soll frei von Gegenständen und Personen sein;
• Die Spannung der elektrischen Anlage soll der Spannung des Schalttafels
entsprechen (239 V oder 400 V);
• Öl im Tank einfüllen (etwa 20 Liter, mit Unterbrechungen);
• Der Schalttafel soll Spannung bekommen;
• Die Hebebühne durch den Hauptschalter mir Energie versorgen;
• die Drehrichtung des Motors bitte prüfen: sollte sie der auf dem Schild bezeichneten
Richtung nicht entsprechen, Phase bitte vertauschen;
• Ausschlusstaster (16) drücken (vgl. Bild 4), danach Taste HEBEN (7) drücken. So
wird Fahrbahn P1 die obere Endstellung erreichen und dann wird sich auch
Fahrbahn P2 erheben und die obere Endstellung erreichen;
•
Die Tasten einige Sekunden gedrückt halten, um Zylinder P2 zu entlüften;
BEMERKUNG: FALLS DIE FAHRBAHNEN NICHT NIVELLIERT SIND, O.G.
SCHRITTE WIEDERHOLEN
Der Hauptbetriebsstromkreis mit Luft füllen (vgl. 7.5)
-
-
Handsicherheiten beseitigen (vgl. Bild 18);
Taste SENKEN (8) drücken (Bild 4), um das Senken der Fahrbahnen bis zur
-
Sicherheitshöhe zu ermöglichen (400 mm);
-
Falls die Fahrbahnen nicht nivelliert sind, setzt sich die Fotozelle im Betrieb und
die Senkbewegung bis zur Sicherheitshöhe NICHT ermöglicht. Ausschlusstaster
(16) und Taste SENKEN gleichzeitig drücken;
MODELLE „T" UND „WT":
Weitere 10 l Öl im Öltank einfüllen,
-
-
Umschalter (11) nach rechts schalten;
36
