• Die Hebebühne auf Sicherheitshöhe hochheben (400 mm);
• Mutter (1) lösen und den Sensor (2) der Maximalweite des inneren Arms in einer
Entfernung von 1-3 mm nähern; die Aufnahme soll nicht 1 mm überschreiten;
• Mutter fest anziehen
•
VORSICHT: S
EINGESTELLT SEIN

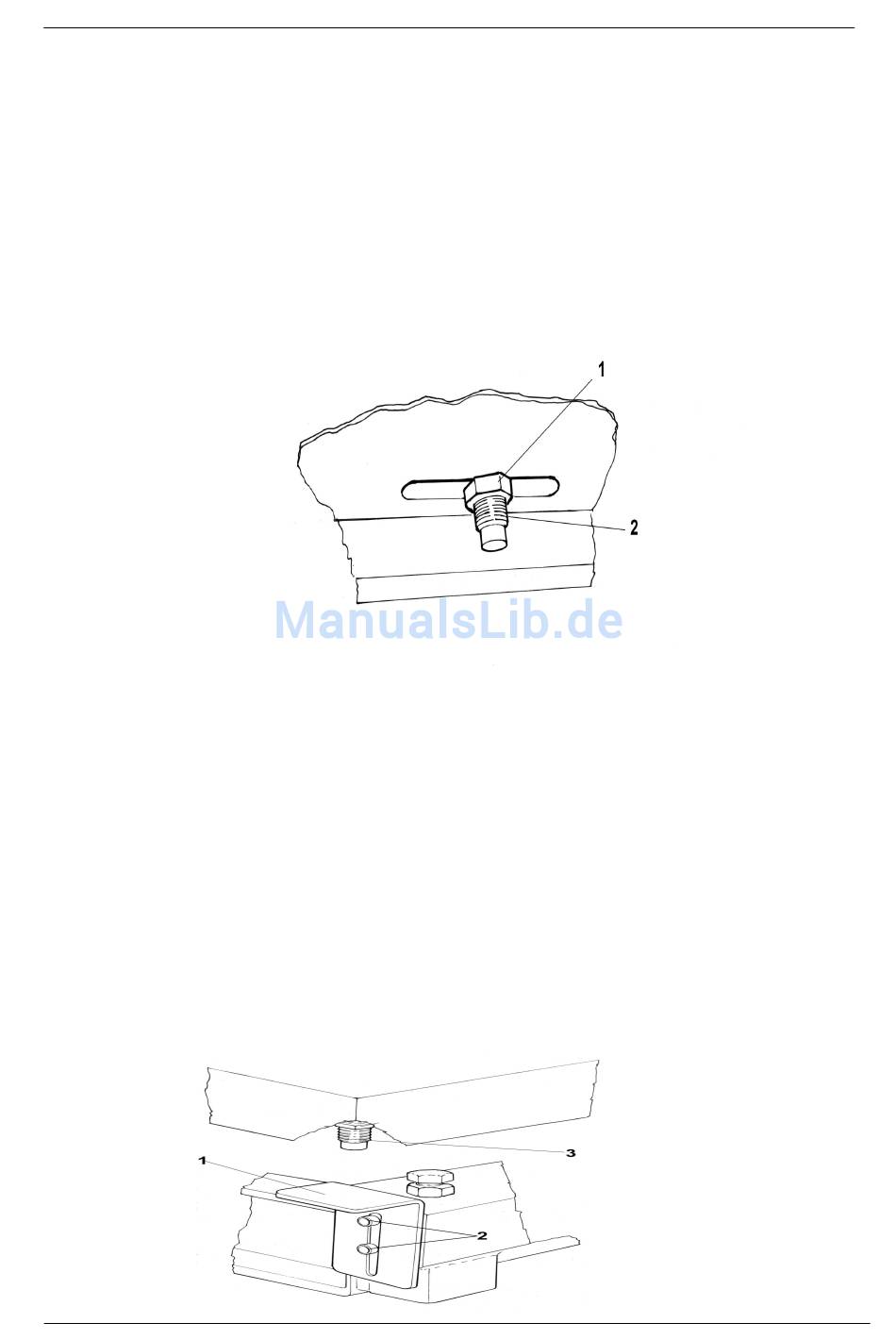

Bild 22 - REGULIERUNG ENDSCHALTER OBERE ENDSTELLUNG UND SICHERHEITSHOHE
7.9.3 Prüfung und Regulierung Endschalter Nivelliersystem
Mit der Bühne in der unteren Endstellung Endschalter drücken und gedrückt
halten (5) (Bild 4). Sich vergewissern, dass die Relais A 20 und die dazugehörige
Led auf der elektrischen Karte für Fahrbahn P1 bzw. das Relais A24 mit
dazugehöriger Led für Fahrbahn P2 funktionieren. Andernfalls den Endschalter
wie folgt regulieren:
• Sich vergewissern, dass die Richtung des Elektroblechs (1) der Richtung des
Endschalters entspricht (3);
• Die Schraube (2) des Elektroblechs (1) lösen.
• Mit der Fahrbahn in der unteren Endstellung das Elektroblech des Sensors in einer
Entfernung von 1-3 mm regulieren
• Schrauben anziehen
Bild 23 -- REGULIERUNG ENDSCHALTER NIVELLIERSYSTEM
E
OLLTE
DER
NDSCHALTER
,
N
WIRD DIE
IVELLIERUNG DER
S
ICHERHEITSHÖHE
F
AHRBAHNEN UNMÖGLICH SEIN
39
NICHT
KORREKT
.
