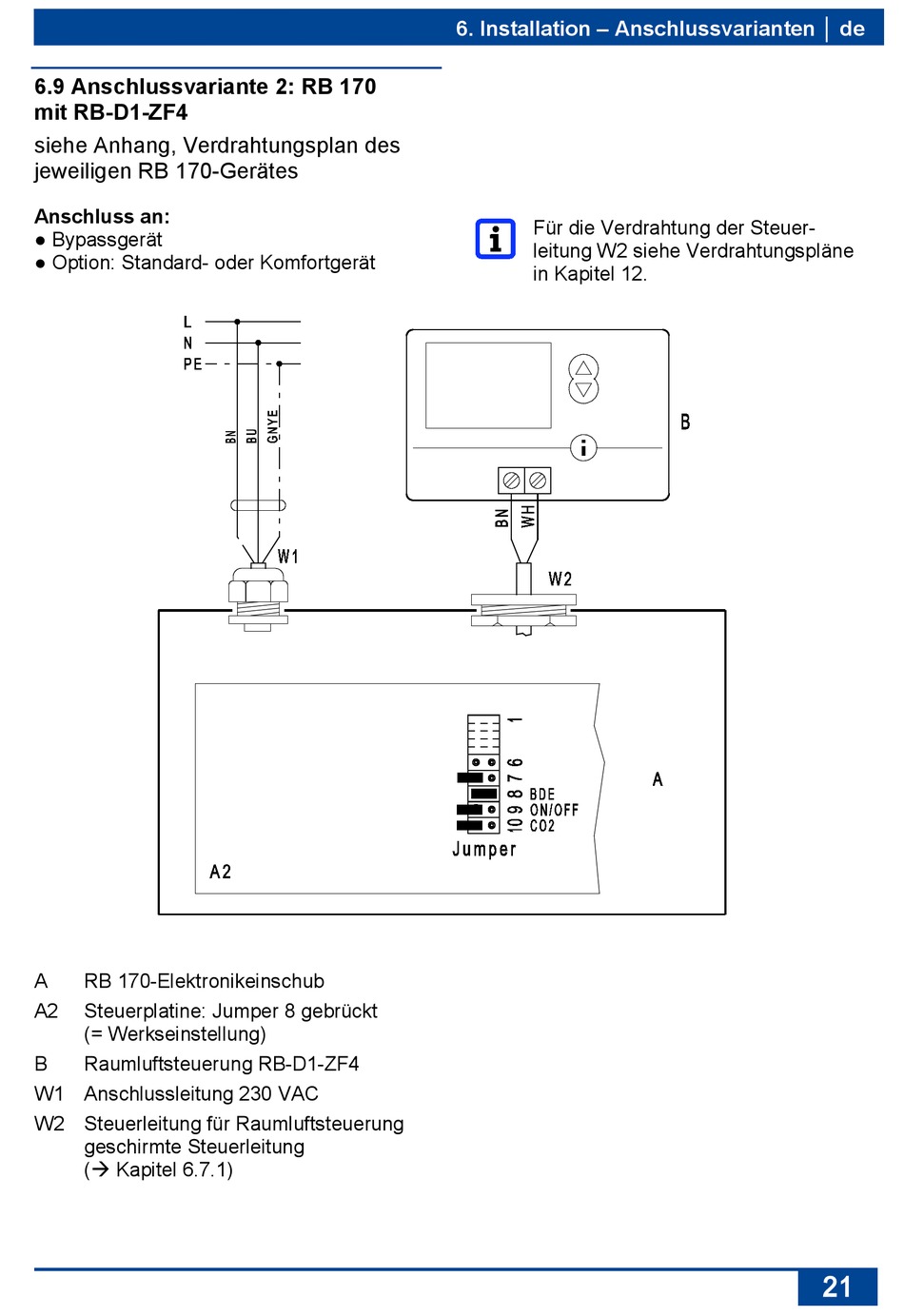

6.9 Anschlussvariante 2: RB 170
mit RB-D1-ZF4
siehe Anhang, Verdrahtungsplan des
jeweiligen RB 170-Gerätes
Anschluss an:
● Bypassgerät
● Option: Standard- oder Komfortgerät
A RB 170-Elektronikeinschub
A2 Steuerplatine: Jumper 8 gebrückt
(= Werkseinstellung)
B Raumluftsteuerung RB-D1-ZF4
W1 Anschlussleitung 230 VAC
W2 Steuerleitung für Raumluftsteuerung
geschirmte Steuerleitung
( Kapitel 6.7.1)
6. Installation ‒ Anschlussvarianten │ de
Für die Verdrahtung der Steuer-
leitung W2 siehe Verdrahtungspläne
in Kapitel 12.
