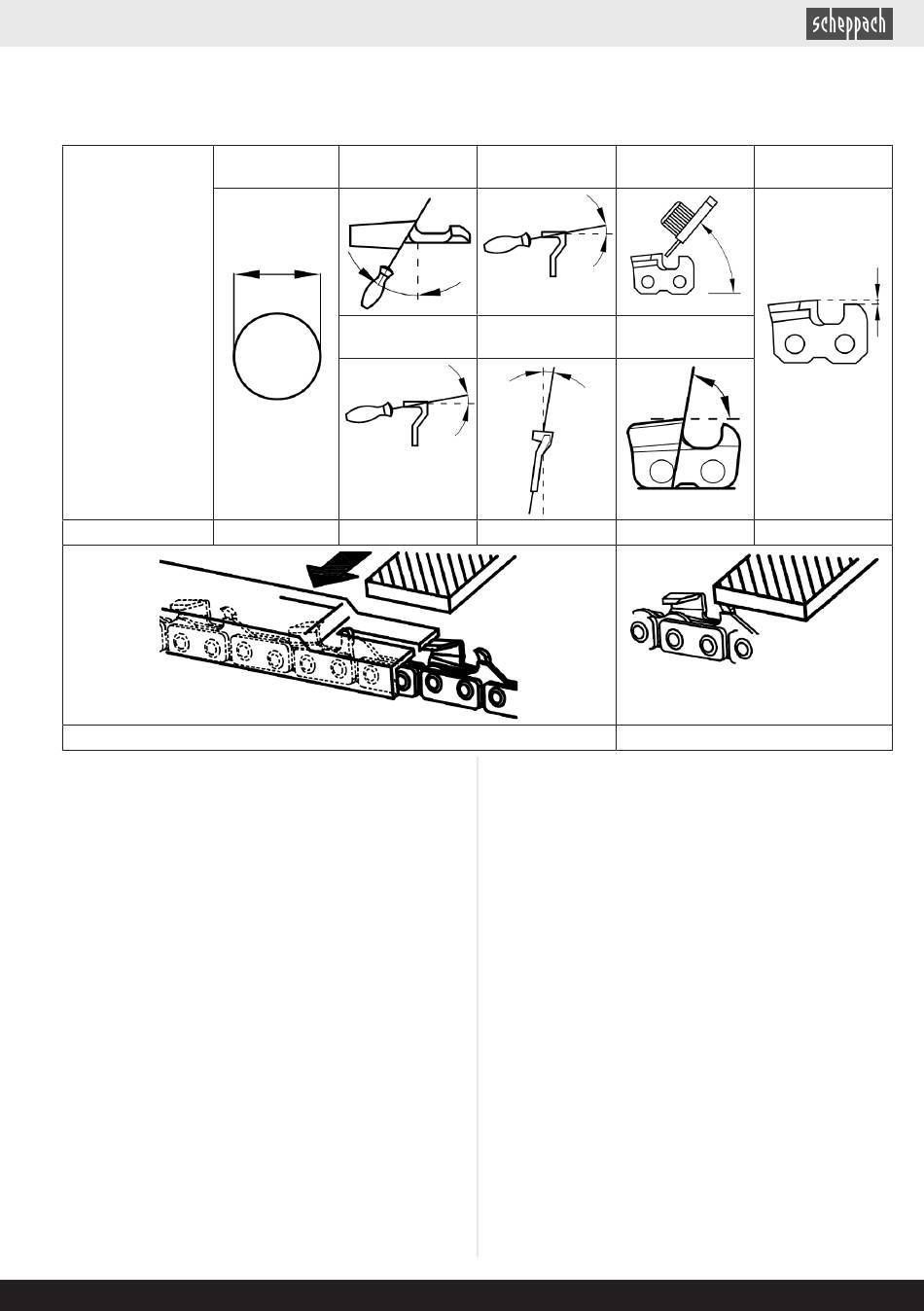

12.2.3.5.1 Útmutató a fűrészlánc élezéséhez (21)
Fűrészláncokhoz csak speciális reszelőket használjon!
Más reszelők nem megfelelő formát és nem megfelelő csiszolást eredményeznek. A reszelő átmérőjét a láncosztásnak
megfelelően válassza ki. A láncszemek élezésekor feltétlenül vegye figyelembe az alábbi szögeket.
Kés átmérője
Fűrészlánc típusa
21PBX
Emellett a szöget minden egyes láncszemnél meg kell
tartani.
Ha egyenetlenek a szögek, a fűrészlánc (21) szabálytala-
nul fut, gyorsan elhasználódik és idő előtt tönkremegy.
Mivel ezek a követelmények csak megfelelő és rendsze-
res gyakorlással teljesíthetők:
• Használjon reszelőtartót.
• Egy reszelőtartót a fűrészlánc (21) élezésekor kézzel
kell használni. A helyes reszelőszögeket be kell jelölni
rajta.
1. Tartsa a reszelőt a láncfűrész lapjára (20) merőlege-
sen (megfelelő szögben), és a reszelést a reszelőtar-
tón lévő szögjelzésnek megfelelően végezze. Tá-
massza neki a reszelőtartót a fog felső élének és a
mélységhatárolónak.
2. A láncszemeket mindig belülről kifelé élezze.
3. A reszelő csak előrefelé haladás közben élez. Vissza-
felé mozgás közben emelje fel a reszelőt.
4. Ne érintse meg a hajtó- és összekötő tagokat a re-
szelővel.
5. Az egyoldalú kopás elkerülése rendszeresen fordítsa
tovább a reszelőt.
6. Fogjon egy kemény fadarabot, és távolítsa el vele a
sorját a vágóélekről.
Felső szög
Befogás forgás-
szöge
kb. 4,8 mm 30°
Mélységütköző
www.scheppach.com
Alsó szög Felső dőlésszög
Befogás dőlésszö- Oldalsó szög
ge
10°
Az összes láncszemnek egyforma hosszúnak kell lennie,
különben eltérő a magasságuk. Ezáltal a fűrészlánc (21)
szabálytalanul fut, és fennáll a veszélye, hogy tönkre-
megy.
12.2.3.6 A hajtómű kenése (1., 30. ábra)
Megjegyzések:
Kenje a meghajtást 10 - 20 üzemóránként.
Csak kevés zsírt töltsön be. Semmiképp ne töltse túl!
1. Távolítsa el a magassági ágnyeső karbantartó csavar-
jait (41), és kenje be zsírral.
Használjon egy 5 mm-es imbuszkulcsot (47).
2. Szerelje vissza az karbantartó csavart (41).
12.2.4 Sövénynyíró
1. Ellenőrizze a csavarok szorosságát a késgerendában.
2. A fogak kisebb csorbulásait saját maga is kiegyenesít-
heti. Ehhez a késeket olajkővel húzza le. Csak éles
vágófogakkal érhető el jó vágási teljesítmény.
3. A kopott, elgörbült vagy sérült késgerendát ki kell cse-
rélni.
12.2.4.1 A hajtómű kenése (1., 31. ábra)
Megjegyzések:
Kenje a meghajtást 10 - 20 üzemóránként.
Csak kevés zsírt töltsön be. Semmiképp ne töltse túl!
Normál mélység
(55°)
85° 0,64 mm
Reszelő
