ReelBox Avantgarde Series II

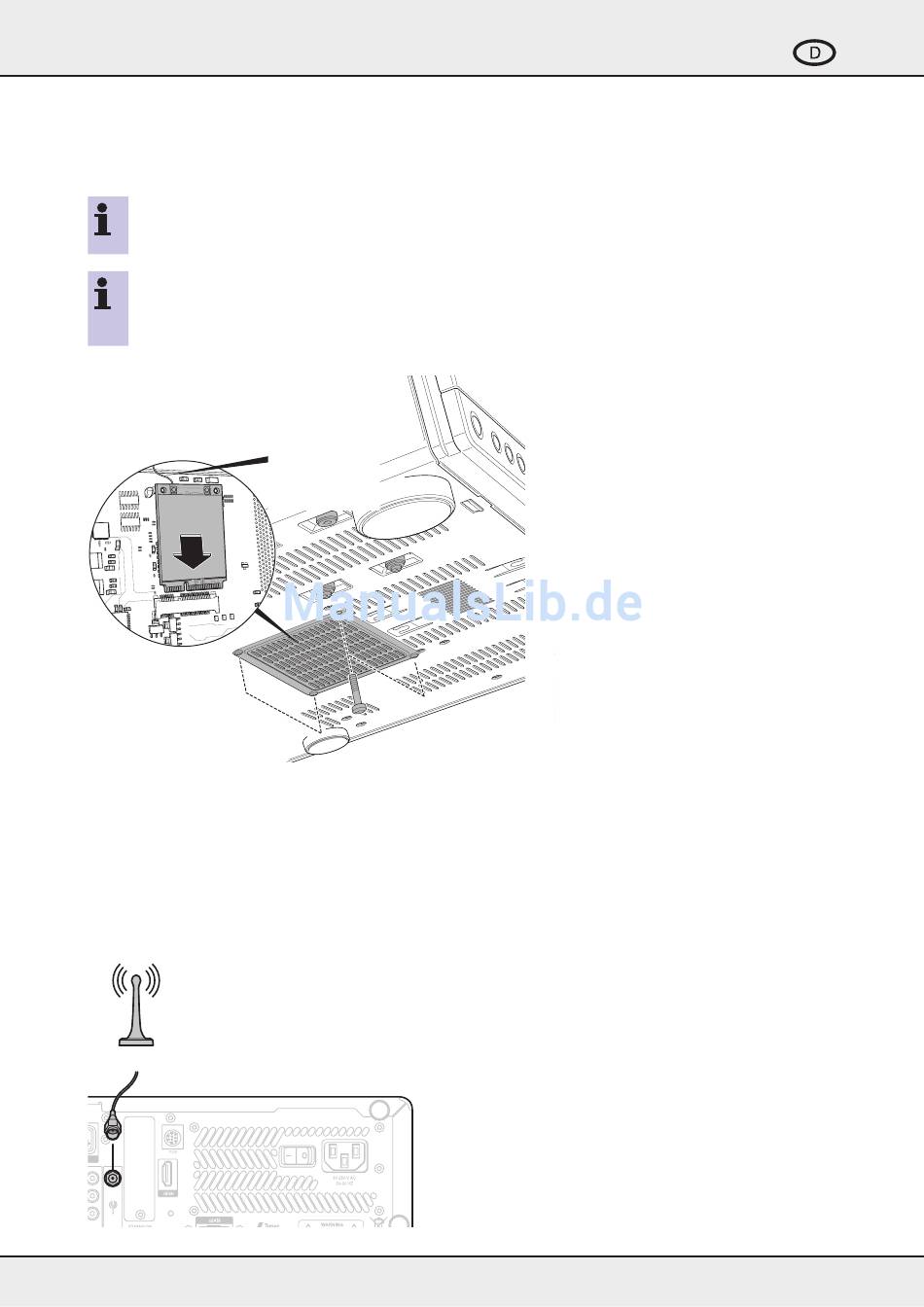

Einbau eines WLAN-Adapters (Mini-PCI-E)
Für den Einbau in den Mini-PCI-E-Steckplatz auf der Unterseite des Mainboards der ReelBox benötigen Sie einen
kompatiblen WLAN-Adapter im Mini-PCI-E-Formfaktor. Geeignet ist z. B. das Modell Gigabyte GN-Wl01GT.
ReelBox Avantgarde Series I:
Der Mini-PCI-E-Steckplatz der ReelBox Avantgarde Series I befindet sich direkt unter der Abdeckung im
Gehäuseboden.
ReelBox Avantgarde Series II:
Der Mini-PCI-E-Steckplatz der ReelBox Avantgarde Series II ist nur bedingt zugänglich, da er unter der
Abdeckung seitlich versetzt platziert ist. Zur Montage des WLAN-Adapters bei der Series II kann daher der
komplette Ausbau des Mainboards notwendig werden.
WLAN-Adapter einbauen (Mini-PCI-E)
Main
Kompatibler WLAN-Adapter:
z. B. Gigabyte GN-WI01GT
Mini PCI
express slot
WLAN-Antenne anschließen
ReelBox Series II:
Der Mini-PCI-E-Steckplatz der ReelBox Avantgarde Series II ist nur bedingt
zugänglich, da er unter der Abdeckung seitlich versetzt platziert ist. Zur Montage
des WLAN-Adapters bei der Series II kann daher der komplette Ausbau des
Mainboards notwendig werden.
WLAN-Antenne nur symbolisch dargestellt.
WLAN
ReelBox Series I:
Antennenkabel
WLAN-Antenne anschließen
WLAN-Antenne nur symbolisch dargestellt.
WLAN
ReelBox Series I:
Der Mini-PCI-E-Steckplatz der ReelBox Avantgarde Series
unter der Abdeckung im Gehäuseboden.
120
