ReelBox Avantgarde Series II
ReelBox Hardware- und Systemerweiterungen
Gefahr!
Die einschlägigen Sicherheits- und ESD-Vorschriften müssen unbedingt eingehalten werden.
►
Netzstecker ziehen!
►
Alle Arbeiten an dem Gerät sind im spannungsfreien Zustand durchzuführen.
►
Für Schäden, die durch einen Eingriff in das Gerät entstehen, wird keine Haftung bzw. Gewährleistung übernom-
men!

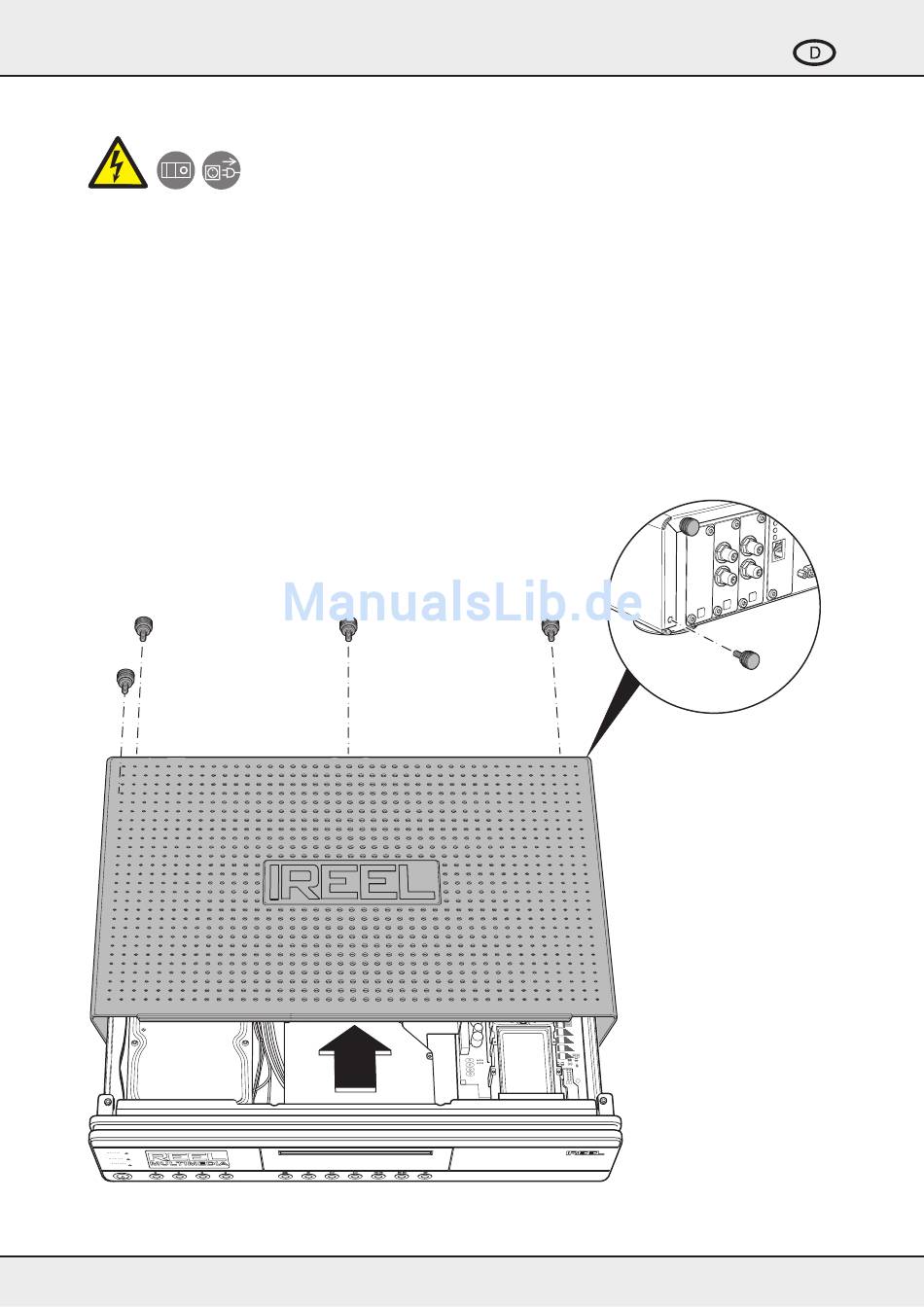

Gerätedeckel abnehmen und aufsetzen
►
Schrauben Sie alle fünf Rändelschrauben auf der Geräterückseite ab.
►
Entfernen Sie den Gerätedeckel, indem Sie die Deckelseiten an den unteren Kanten etwas
und den Deckel nach hinten abnehmen.
►
Nehmen Sie den gewünschten Einbau (Festplatte, DVD-Brenner, WLAN- Modul) vor.
►
Setzen Sie den Gerätedeckel wieder auf die ReelBox, indem Sie die Deckelseiten an den
nach außen gezogen halten und den Deckel nach vorne auf das Gerät schieben.
nach außen ziehen
unteren Kanten etwas
116
