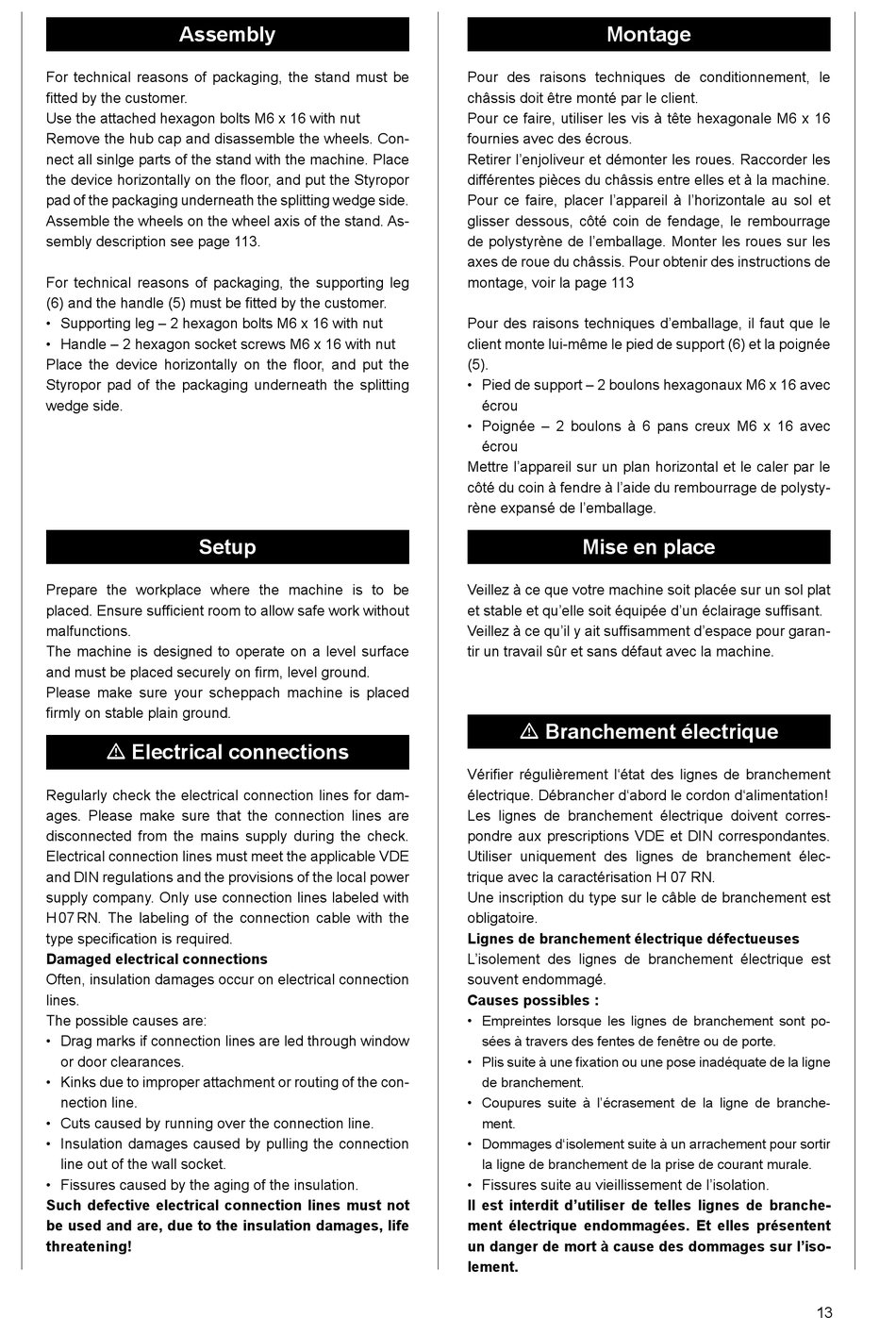

Assembly
For technical reasons of packaging, the stand must be
fitted by the customer.
Use the attached hexagon bolts M6 x 16 with nut
Remove the hub cap and disassemble the wheels. Con-
nect all sinlge parts of the stand with the machine. Place
the device horizontally on the floor, and put the Styropor
pad of the packaging underneath the splitting wedge side.
Assemble the wheels on the wheel axis of the stand. As-
sembly description see page 113.
For technical reasons of packaging, the supporting leg
(6) and the handle (5) must be fitted by the customer.
• Supporting leg – 2 hexagon bolts M6 x 16 with nut
• Handle – 2 hexagon socket screws M6 x 16 with nut
Place the device horizontally on the floor, and put the
Styropor pad of the packaging underneath the splitting
wedge side.
Setup
Prepare the workplace where the machine is to be
placed. Ensure sufficient room to allow safe work without
malfunctions.
The machine is designed to operate on a level surface
and must be placed securely on firm, level ground.
Please make sure your scheppach machine is placed
firmly on stable plain ground.
m Electrical connections
Regularly check the electrical connection lines for dam-
ages. Please make sure that the connection lines are
disconnected from the mains supply during the check.
Electrical connection lines must meet the applicable VDE
and DIN regulations and the provisions of the local power
supply company. Only use connection lines labeled with
H 07 RN. The labeling of the connection cable with the
type specification is required.
Damaged electrical connections
Often, insulation damages occur on electrical connection
lines.
The possible causes are:
• Drag marks if connection lines are led through window
or door clearances.
• Kinks due to improper attachment or routing of the con-
nection line.
• Cuts caused by running over the connection line.
• Insulation damages caused by pulling the connection
line out of the wall socket.
• Fissures caused by the aging of the insulation.
Such defective electrical connection lines must not
be used and are, due to the insulation damages, life
threatening!
Montage
Pour des raisons techniques de conditionnement, le
châssis doit être monté par le client.
Pour ce faire, utiliser les vis à tête hexagonale M6 x 16
fournies avec des écrous.
Retirer l'enjoliveur et démonter les roues. Raccorder les
différentes pièces du châssis entre elles et à la machine.
Pour ce faire, placer l'appareil à l'horizontale au sol et
glisser dessous, côté coin de fendage, le rembourrage
de polystyrène de l'emballage. Monter les roues sur les
axes de roue du châssis. Pour obtenir des instructions de
montage, voir la page 113
Pour des raisons techniques d'emballage, il faut que le
client monte lui-même le pied de support (6) et la poignée
(5).
• Pied de support – 2 boulons hexagonaux M6 x 16 avec
écrou
• Poignée – 2 boulons à 6 pans creux M6 x 16 avec
écrou
Mettre l'appareil sur un plan horizontal et le caler par le
côté du coin à fendre à l'aide du rembourrage de polysty-
rène expansé de l'emballage.
Mise en place
Veillez à ce que votre machine soit placée sur un sol plat
et stable et qu'elle soit équipée d'un éclairage suffisant.
Veillez à ce qu'il y ait suffisamment d'espace pour garan-
tir un travail sûr et sans défaut avec la machine.
m Branchement électrique
Vérifier régulièrement l'état des lignes de branchement
électrique. Débrancher d'abord le cordon d'alimentation!
Les lignes de branchement électrique doivent corres-
pondre aux prescriptions VDE et DIN correspondantes.
Utiliser uniquement des lignes de branchement élec-
trique avec la caractérisation H 07 RN.
Une inscription du type sur le câble de branchement est
obligatoire.
Lignes de branchement électrique défectueuses
L'isolement des lignes de branchement électrique est
souvent endommagé.
Causes possibles :
•
Empreintes lorsque les lignes de branchement sont po-
sées à travers des fentes de fenêtre ou de porte.
• Plis suite à une fixation ou une pose inadéquate de la ligne
de branchement.
• Coupures suite à l'écrasement de la ligne de branche-
ment.
• Dommages d'isolement suite à un arrachement pour sortir
la ligne de branchement de la prise de courant murale.
• Fissures suite au vieillissement de l'isolation.
Il est interdit d'utiliser de telles lignes de branche-
ment électrique endommagées. Et elles présentent
un danger de mort à cause des dommages sur l'iso-
lement.
13
