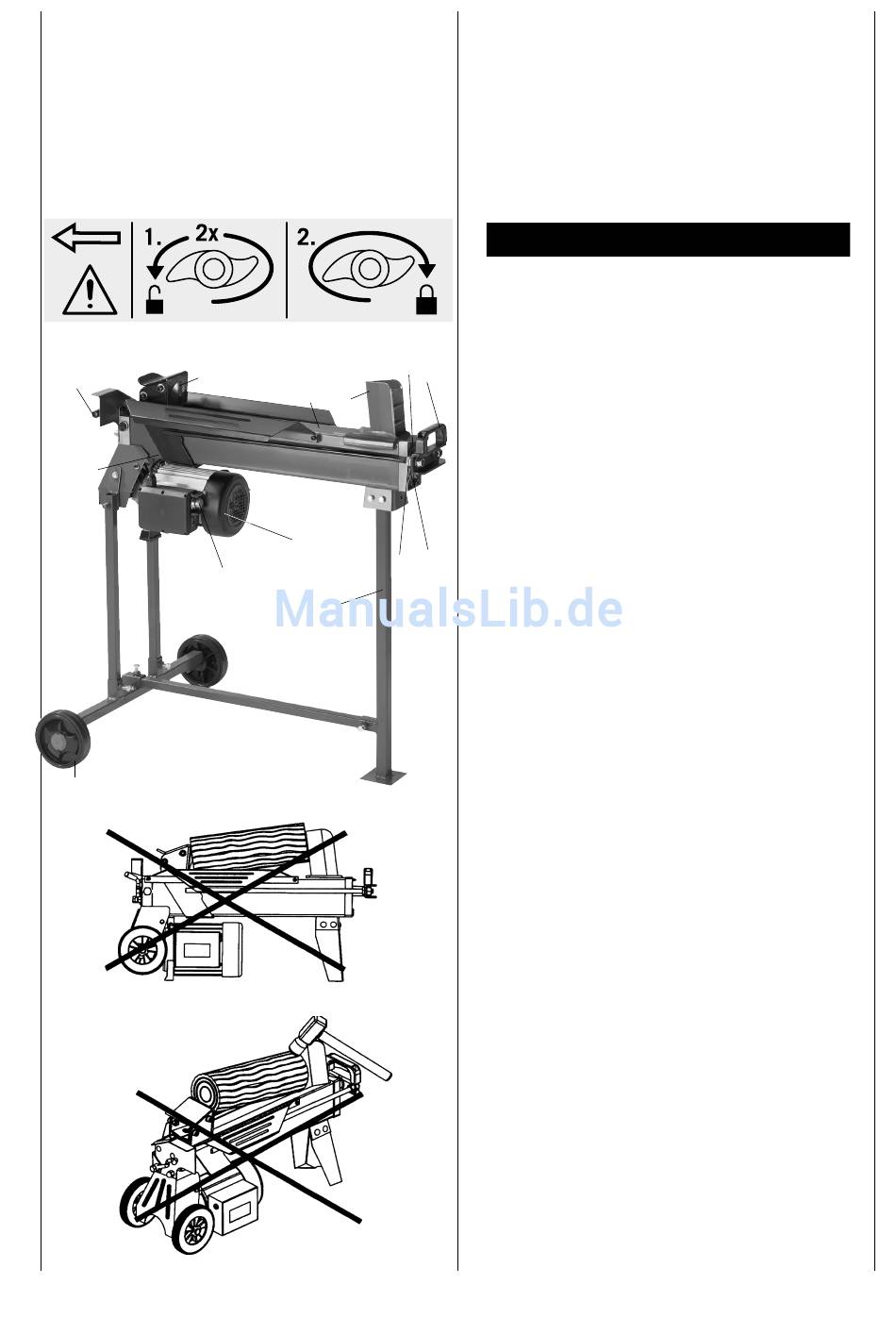

Fig. 1.1
2
10
1
9
Fig. 2
Fig. 3
54
3
4
8
7
6
Vaihtovirtamoottori
• Verkkojännitteen tulee olla 220-240 V / 50 Hz.
• Enintään 25 m pitkän jatkojohdon vähimmäishalkaisi-
jan tulee olla 1,5 mm
vähimmäishalkaisijan tulee olla 2,5 mm
• Verkkoliitäntä suojataan 16 A:n hitaalla sulakkeella.
Ennen työn aloittamista on tuuletusruuvia (12) löysättävä
ehdottomasti muutama kierros, jotta ilmankierto öljysäili-
össä taataan. Jos tuuletusruuvi pysyy kiristettynä töiden
aikana, johtaa hydraulinen liike ylipaineeseen, joka voi
vaurioittaa scheppach -konettasi.
12
5
Aina ennen laitteen kuljettamista ruuvi on ehdottomasti
ruuvattava kiinni, jotta estetään öljyn valuminen ulos.
Halkaise vain suoriksi katkaistut puut.
1. Aseta halkaisutavara tasaisesti ja suoraan tason pin-
nalle (3).
2. scheppach -koneesi on varustettu käytettäväksi kah-
della kädellä– vasen käsi käyttää hydraulista vipua
(10), oikea käsi käynnistyspainiketta (7).
3. Paina hydraulinen vipu kuvatulla tavalla alas ja käyn-
11
13
nistä halkaisuvaihe painamalla käynnistyspainiketta
(7).
Jos päästetään yksi ohjausosista irti kone pysähtyy välit-
tömästi. Molempien ohjausosien irtipäästäminen johtaa
painolevyn ajamiseen taaksepäin.
Jos laite ei pysty halkaisemaan halkaistavaa kappalet-
ta 5 sekunnin kuluessa, on prosessi pysäytettävä välit-
tömästi. Halkaisutavara on todennäköisesti liian kova
scheppach -koneesi kapasiteetille. Käännä halkaisuta-
varaa 90° ja yritä vielä kerran. Varo: jos käyttö kestää
yli 5 sekuntia, on olemassa vaara, että ylikuumeneminen
vaurioittaa laitetta.
Iskun rajoittaminen, kuva 1.1
Kun halkaistava osa on lyhyt, on järkevää rajoittaa
painolaatan
laukaisunappia 7 ja aja painolaatalla 2 aivan halkaistavan
kappaleen eteen.
Päästä laukaisunappi vapaaksi, aseta iskunrajoitusrengas
13 pesään ja kiristä. Sen jälkeen voit päästää
hydraulivivun vapaaksi.
Painolaatta pysyy nyt valitussa asennossa
Virheellinen asennoiminen (kuva 2)
Aseta halkaisutavara aina tasaisesti tason pinnalle! Hal-
kaisutavara ei saa luiskahtaa tai asettua vinosti. Halkai-
sukiilaa rasitetaan liikaa, jos halkaisuprosessi ei tapahdu
koko leikkuuterän pituudelta, vaan vain ylimmäisellä alu-
eella.
Koskaan ei halkaise useampia kappaleita samanaikai-
sesti! On olemassa vaara, että yksi osista lähtee äk-
kinäisen kontrolloimattomasti liikkeelle. Erittäin suuri
loukkaantumisvaara!
, ja yli 25 m pitkän jatkojohdon
2
Ohjaus/Operation
2 iskua. Paina hydraulivipua
.
2
10 ja
