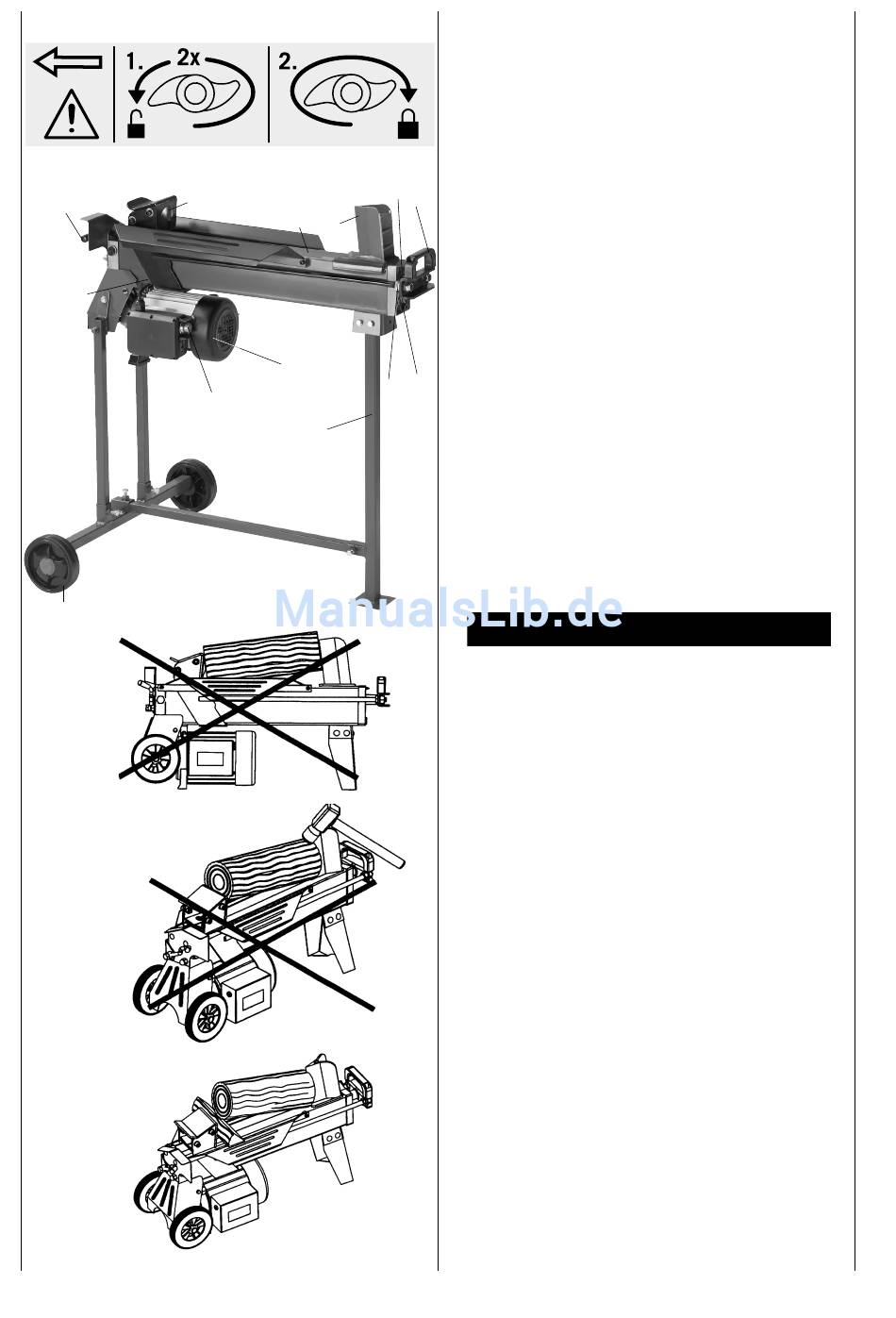

Fig. 1.1
2
10
1
9
Fig. 2
Fig. 3
Fig. 4
3
4
8
7
6
• Proizvod je predvideni izključno za uporabo na
priključnih točkah, katere
a) ne prekoračujejo najvišjo dopustno omrežno im-
pedanco Z sys = 0,271 Ω, ali
b) imajo trajno tokovno obremenljivost omrežja naj-
manj 100 A po fazi.
• Kot uporabnik morate zagotoviti, po potrebi s posve-
tovanjem z Vašim podjetjem za oskrbo z električno
12
energijo, da Vaša priključna točka, na katero želite
5
priključiti proizvod in ga uporabljati, izpolnjuje obe
od zgoraj pod a) in b) navedeni zahtevi.
Motor na izmenični tok
• Omrežna napetost mora znašati 220-240 V/50 Hz.
• Omrežni priključek in podaljševalni vod morata biti
3-žilna = faza+nevtralno+zaščitni vodnik–(1/N/PE).
• Podaljševalni vodi morajo pri dolžini do 25 m ime-
11 ti najmanjši presek 1,5 mm², nad 25 m dolžine pa
13
najmanjši presek 2,5 mm².
• Omrežni priključek je treba zaščititi z največ 16 A.
Uporabljajte osebno varnostno stikalo (PRCD), ki
ga lahko premestite, če v napajalnem omrežju ni
predvideno zaščitno vezje za okvarni tok (RCD) z
nazivnim tokom maks. 0,03 A.
Največja nihanja napajalne napetosti ne smejo znašati
več kot +-10 % nazivne napetosti, največja nihanja
omrežne frekvence pa ne več kot +-1 % nazivne
frekvence.
Pred začetkom dela je treba obvezno za nekaj vrtlja-
jev odviti vijak za odzračevanje (12), da je v rezervoar-
ju olja zagotovljeno kroženje zraka. Če pri delu ostane
zategnjen, hidravlični premik povzroči nadtlak, ki lahko
poškoduje vaš stroj scheppach!
Pred vsakim transportom je treba ta vijak obvezno trdno
zategniti, da se prepreči iztekanje olja.
Cepite samo ravno odrezana drva.
1. Drva za cepljenje položite ravno in izravnano na
naležno površino (3).
2. Vaš stroj scheppach je opremljen za dvoročno upravl-
janje – leva roka upravlja hidravlično ročico (10), desna
pa sprožilni gumb (7).
3. Potisnite hidravlično ročico kot je opisano navzdol in
s pritiskom sprožilnega gumba (7) sprožite postopek
cepljenja.
Ko spustite enega od upravljalnih delov, se stroj takoj
ustavi. Če spustite oba upravljalna dela, se tlačna plošča
pomakne nazaj.
Če naprava v roku 5 sekund ni v stanju cepiti enega kosa
drv, takoj ustavite postopek. Drva za cepljenje so verjetno
pretrda za moč vašega stroja scheppach. Obrnite drva za
cepljenje za 90° in poskusite ponovno. Previdno: če ob-
ratovanje traja več kot 5 sekund, grozi pregretje naprave.
Omejitev hoda, sl. 1.1
Pri kratkih drveh za cepljenje je smiselno, da omejite hod
tlačne plošče 2. V ta namen pritisnite hidravlično ročico
10 in sprožilni gumb 7 ter tlačno ploščo 2 pomaknete tik
pred drva za cepljenje.
Upravljanje
