Scheppach 5905206901 Originalbetriebsanleitung Seite 103

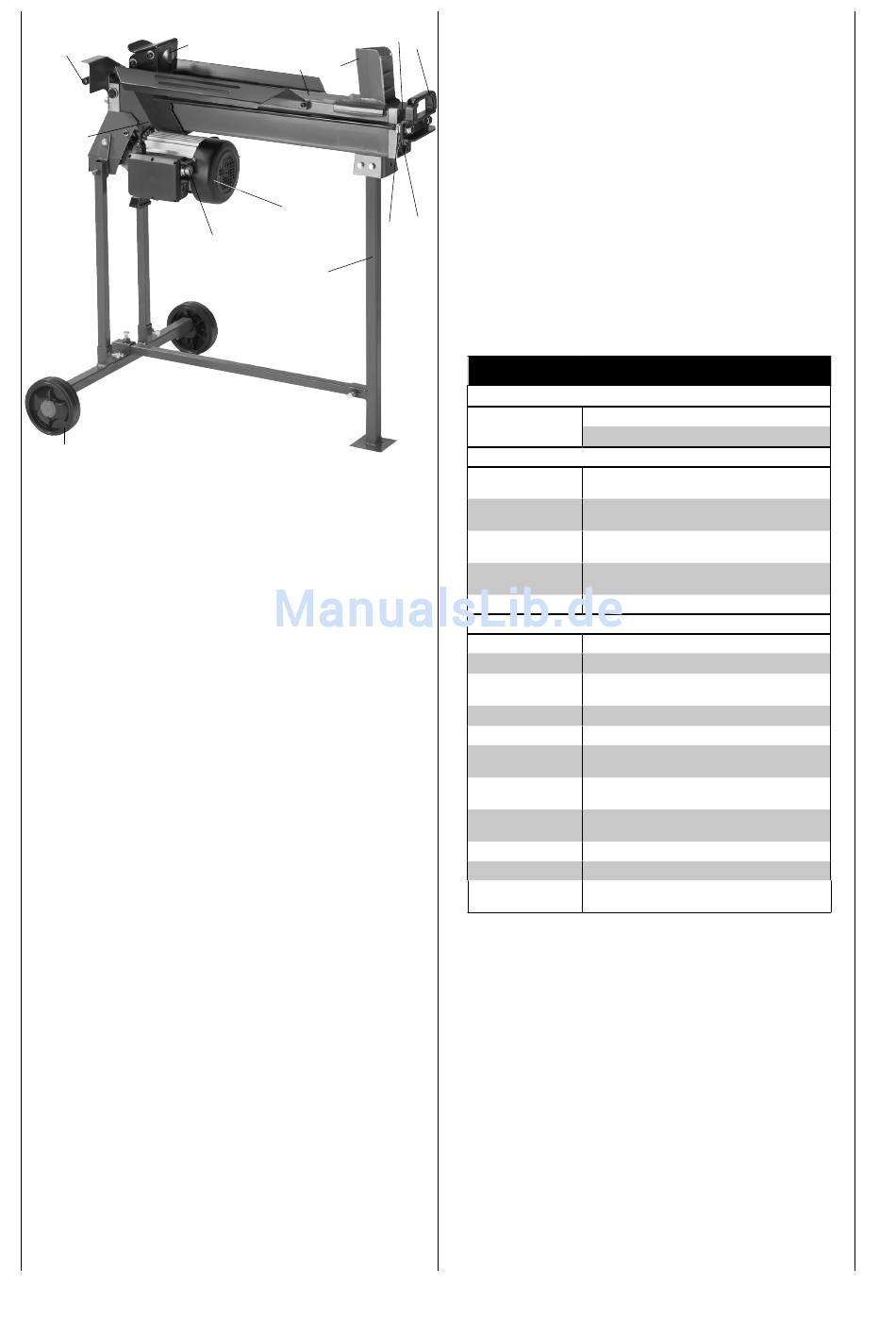

Fig. 1
2
10
1
9
3
4
8
7
6
12
Legenda slike 1
5
1 = rezervoar olja
2 = tlačna plošča
3 = naležna površina
4 = cepilni klin
5 = transportni ročaj
6 = noga
7 = sprožilni gumb
8 = motor
9 = transportno kolo
11
13
10 = hidravlična ročica
11 = vijak za izpuščanje olja
12 = vijak za odzračevanje
13 = obroč za omejitev hoda
Obseg dostave
Tehnični podatki
Dimenzije D x Š x
V mm
Drva ø min –
maks cm
Dolžina drv
maks cm
Sprožitev ničelne
napetosti
Teža kg
Pogon
Motor V/Hz
Vhodna moč P1 W
Izhodna moč
P2 W
Način delovanja
Moč cepljenja t
Pomik cilindra
mm
Pomik cilindra
naprej cm/sek
Pomik cilindra
nazaj cm/sek
Količina olja l
Delovni tlak bar
Število vrtljajev
1/min
Tehnične spremembe so pridržane!
HL650
Hidravlični cepilnik drv
Nav. za uporabo
950 x 270 x 500
5–25
52
ja
44,5
230/50
2200
1700
S3 25%
max. 6,5
375
3,13
4,69
3,5
225
2840
