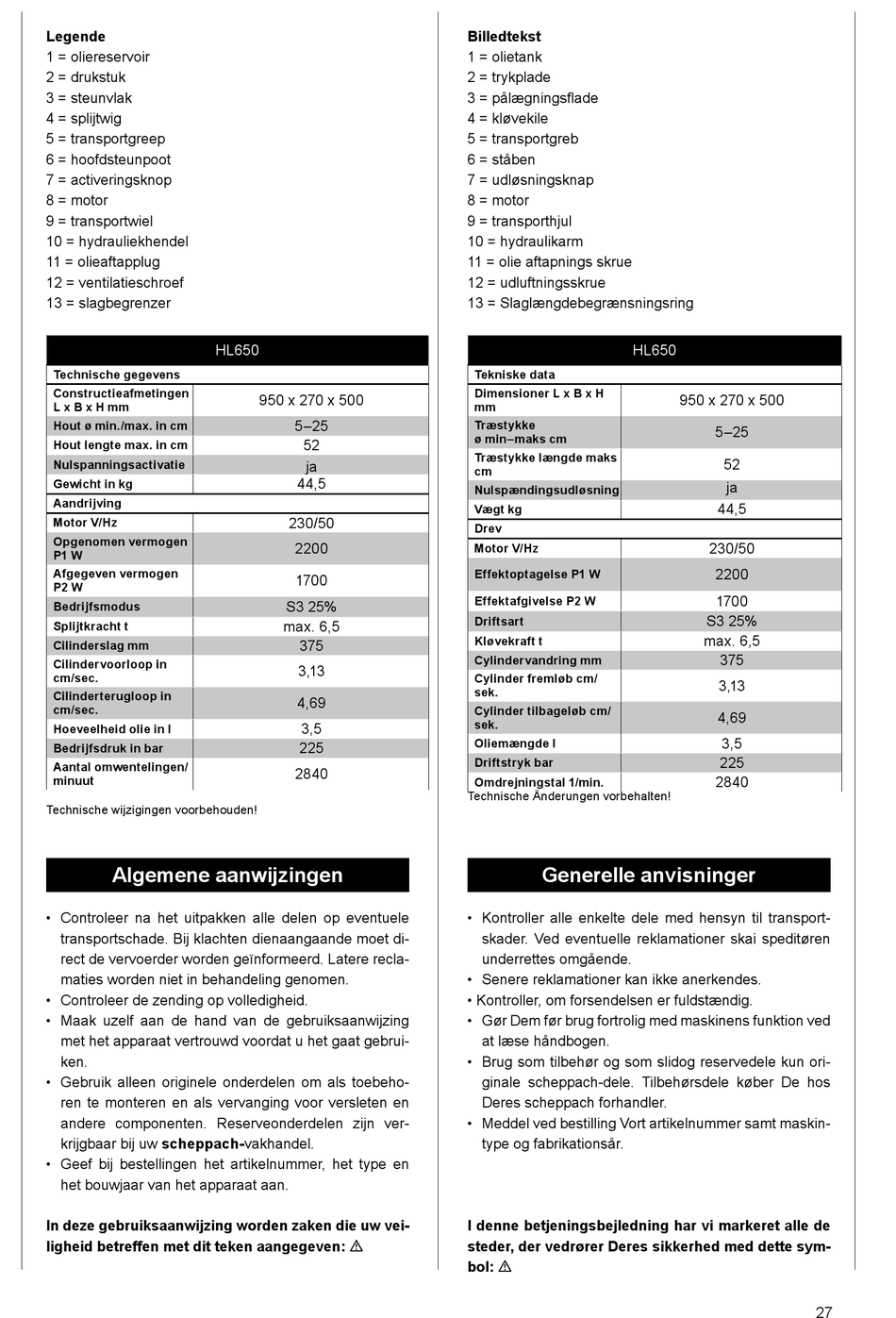

Algemene Aanwijzingen; Generelle Anvisninger - Scheppach 5905206901 Originalbetriebsanleitung

Legende
1 = oliereservoir
2 = drukstuk
3 = steunvlak
4 = splijtwig
5 = transportgreep
6 = hoofdsteunpoot
7 = activeringsknop
8 = motor
9 = transportwiel
10 = hydrauliekhendel
11 = olieaftapplug
12 = ventilatieschroef
13 = slagbegrenzer
HL650
Technische gegevens
Constructieafmetingen
L x B x H mm
Hout ø min./max. in cm
Hout lengte max. in cm
Nulspanningsactivatie
Gewicht in kg
Aandrijving
Motor V/Hz
Opgenomen vermogen
P1 W
Afgegeven vermogen
P2 W
Bedrijfsmodus
Splijtkracht t
Cilinderslag mm
Cilindervoorloop in
cm/sec.
Cilinderterugloop in
cm/sec.
Hoeveelheid olie in l
Bedrijfsdruk in bar
Aantal omwentelingen/
minuut
Technische wijzigingen voorbehouden!

Algemene aanwijzingen

• Controleer na het uitpakken alle delen op eventuele
transportschade. Bij klachten dienaangaande moet di-
rect de vervoerder worden geïnformeerd. Latere recla-
maties worden niet in behandeling genomen.
• Controleer de zending op volledigheid.
• Maak uzelf aan de hand van de gebruiksaanwijzing
met het apparaat vertrouwd voordat u het gaat gebrui-
ken.
• Gebruik alleen originele onderdelen om als toebeho-
ren te monteren en als vervanging voor versleten en
andere componenten. Reserveonderdelen zijn ver-
krijgbaar bij uw scheppach-vakhandel.
• Geef bij bestellingen het artikelnummer, het type en
het bouwjaar van het apparaat aan.
In deze gebruiksaanwijzing worden zaken die uw vei-
ligheid betreffen met dit teken aangegeven: m
950 x 270 x 500
5–25
52
ja
44,5
230/50
2200
1700
S3 25%
max. 6,5
375
3,13
4,69
3,5
225
2840
Billedtekst
1 = olietank
2 = trykplade
3 = pålægningsflade
4 = kløvekile
5 = transportgreb
6 = ståben
7 = udløsningsknap
8 = motor
9 = transporthjul
10 = hydraulikarm
11 = olie aftapnings skrue
12 = udluftningsskrue
13 = Slaglængdebegrænsningsring
HL650
Tekniske data
Dimensioner L x B x H
mm
Træstykke
ø min–maks cm
Træstykke længde maks
cm
Nulspændingsudløsning
Vægt kg
Drev
Motor V/Hz
Effektoptagelse P1 W
Effektafgivelse P2 W
Driftsart
Kløvekraft t
Cylindervandring mm
Cylinder fremløb cm/
sek.
Cylinder tilbageløb cm/
sek.
Oliemængde l
Driftstryk bar
Omdrejningstal 1/min.
Technische Änderungen vorbehalten!

Generelle anvisninger

• Kontroller alle enkelte dele med hensyn til transport-
skader. Ved eventuelle reklamationer skai speditøren
underrettes omgående.
• Senere reklamationer kan ikke anerkendes.
• Kontroller, om forsendelsen er fuldstændig.
• Gør Dem før brug fortrolig med maskinens funktion ved
at læse håndbogen.
• Brug som tilbehør og som slidog reservedele kun ori-
gi nale scheppach-dele. Tilbehørsdele køber De hos
Deres scheppach forhandler.
• Meddel ved bestilling Vort artikelnummer samt maskin-
type og fabrikationsår.
I denne betjeningsbejledning har vi markeret alle de
steder, der vedrører Deres sikkerhed med dette sym-
bol: m
950 x 270 x 500
5–25
52
ja
44,5
230/50
2200
1700
S3 25%
max. 6,5
375
3,13
4,69
3,5
225
2840
