14
Im
den: 10 Mbit/s oder 100 Mbit/s. Ältere Netzwerkkarten können meist nur
mit 10 Mbit/s Daten übertragen. Neue Netzwerkkarten können meistens
100 Mbit/s und schalten automatisch auf die mögliche Geschwindigkeit
um.

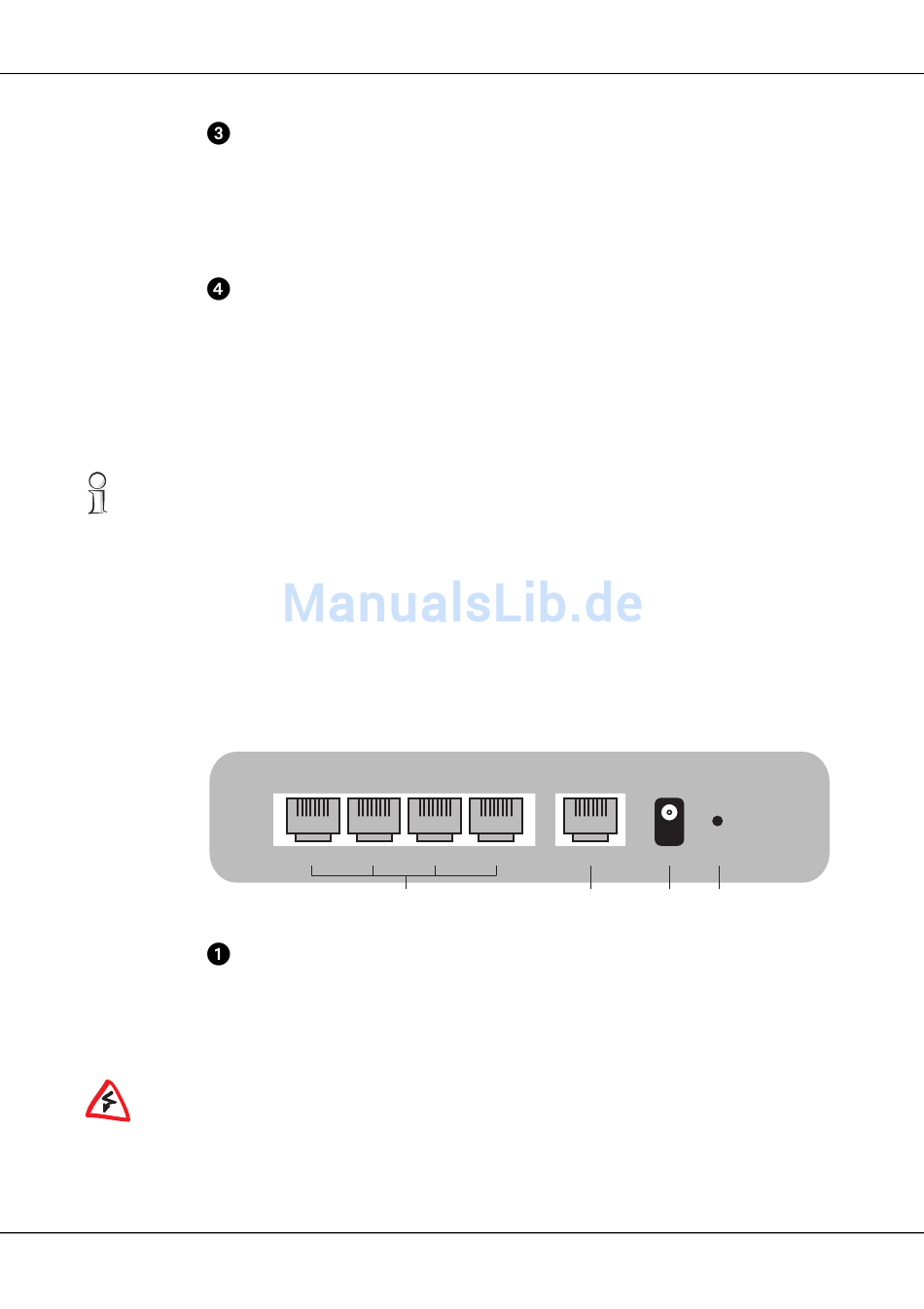

2.3 Die Rückseite
An der Rückseite des Geräts finden Sie die Anschlüsse für Ihre Rechner,
das DSL-Modem und das Netzteil sowie den Reset-Taster.
Andere Kabel verfügen teilweise über ähnliche Stecker, haben aber unter-
schiedliche Belegungen der einzelnen Kontakte. Die Verwendung falscher
Kabel kann zu Beschädigungen des Rechners oder des Routers führen.
WAN: Die obere WAN-LED leuchtet grün, wenn die Verbindung zum
DSL-Modem besteht. Diese LED blinkt, wenn Daten aus dem Internet
empfangen werden bzw. Daten an das Internet gesendet werden.
Die untere WAN-LED leuchtet grün, wenn eine Verbindung mit
100 Mbit/s besteht.
LAN 1 bis 4: Die obere der LAN-LEDs leuchtet, wenn an dem entspre-
chenden Anschluss ein Rechner eingesteckt und eingeschaltet ist. Sie
blinkt, wenn dieser Rechner Daten mit anderen Rechnern oder dem
Internet austauscht.
Die untere LED zeigt an, dass der Rechner über eine 100-Mbit/s-Ver-
bindung verfügt.
→
Ethernet können Daten mit zwei Geschwindigkeit übertragen wer-
4
3
³
Die vier ersten Buchsen sind für den Anschluss Ihrer Rechner vorgese-
hen. Verwenden Sie für den Anschluss nur originale → Twisted-Pair-
Kabel. Fragen Sie Ihren Fachhändler, ob sich die Kabel für den
Anschluss einer Netzwerkkarte an einen Switch eignen.
2
1
WAN
·
Vorstellung des Gerätes
5 VDC
RESET
»
¿
ELSA LAN DSL-Router 4P
