LAN-Tx, -Rx,
Diese LEDs zeigen die entsprechenden Zustände des Netzwerk-Controllers
LAN-Coll, -Link
an:
LAN-FDpx, -Fast
LAN-Rx/Tx
LAN-Coll
LAN-Link
LAN-FDpx
LAN-Fast
2.4.2

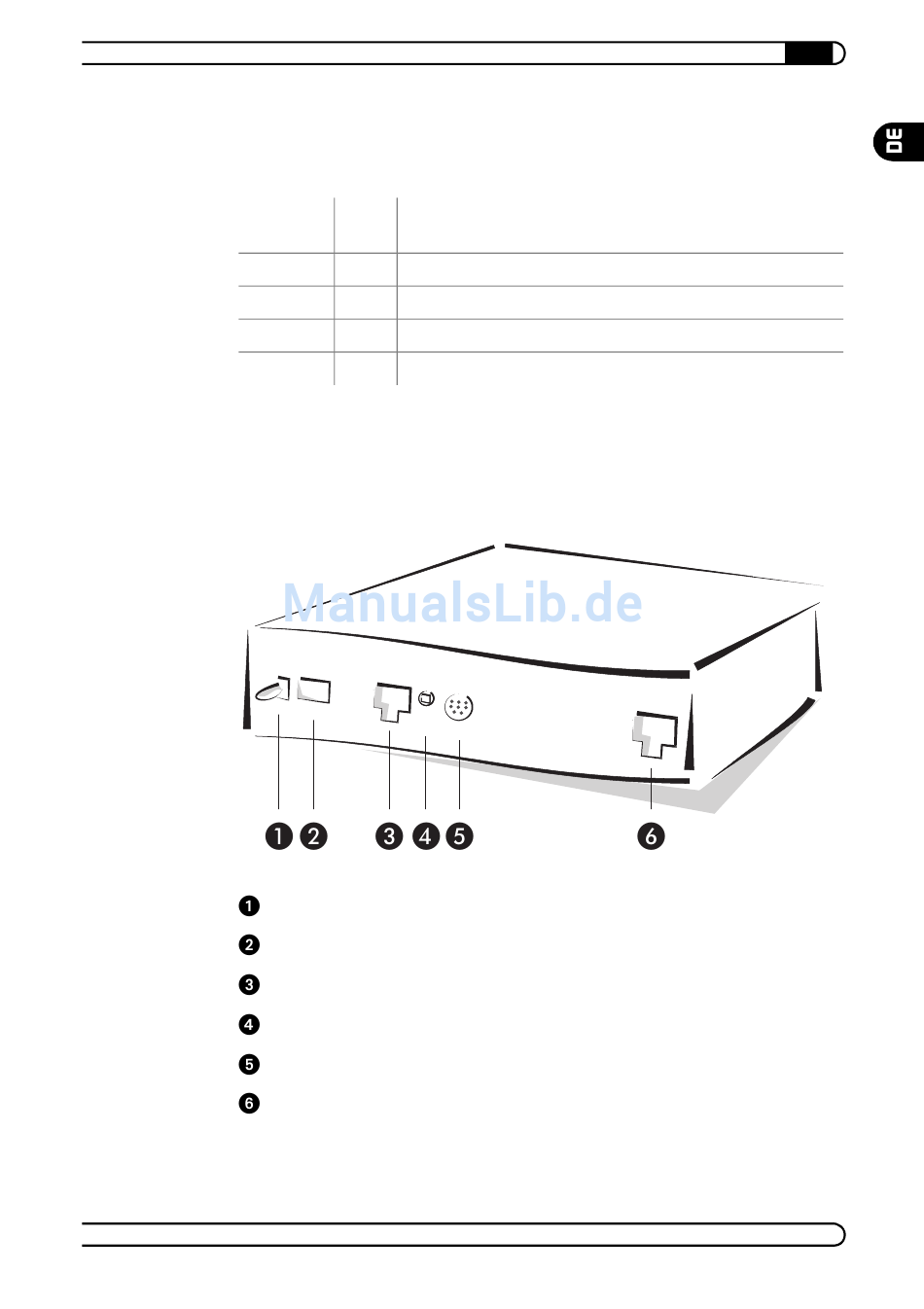

Die Rückseite des Geräts
Jetzt drehen Sie das Ganze mal um und sehen sich die Rückseite an. Wieder
von links finden Sie:
gelb
Datenpaket vom Gerät an das LAN oder vom LAN an das Gerät
gesendet
rot
Sendekollision
grün
Der Anschluß zum LAN ist hergestellt und bereit
grün
Der Router sendet und empfängt Daten gleichzeitig
grün
ELSA LANCOM DSL/25 Office befindet sich im 100-Mbit-Betrieb
Ein/Aus-Schalter
Anschluß für das Netzteil
10/100Base-TX für 10-Mbit- oder 100-Mbit-Netze
Node/Hub-Umschalter
V.24-Konfigurationsschnittstelle
ATM-25.6-Anschluß
|
Installation
|
ELSA LANCOM DSL/25 Office
