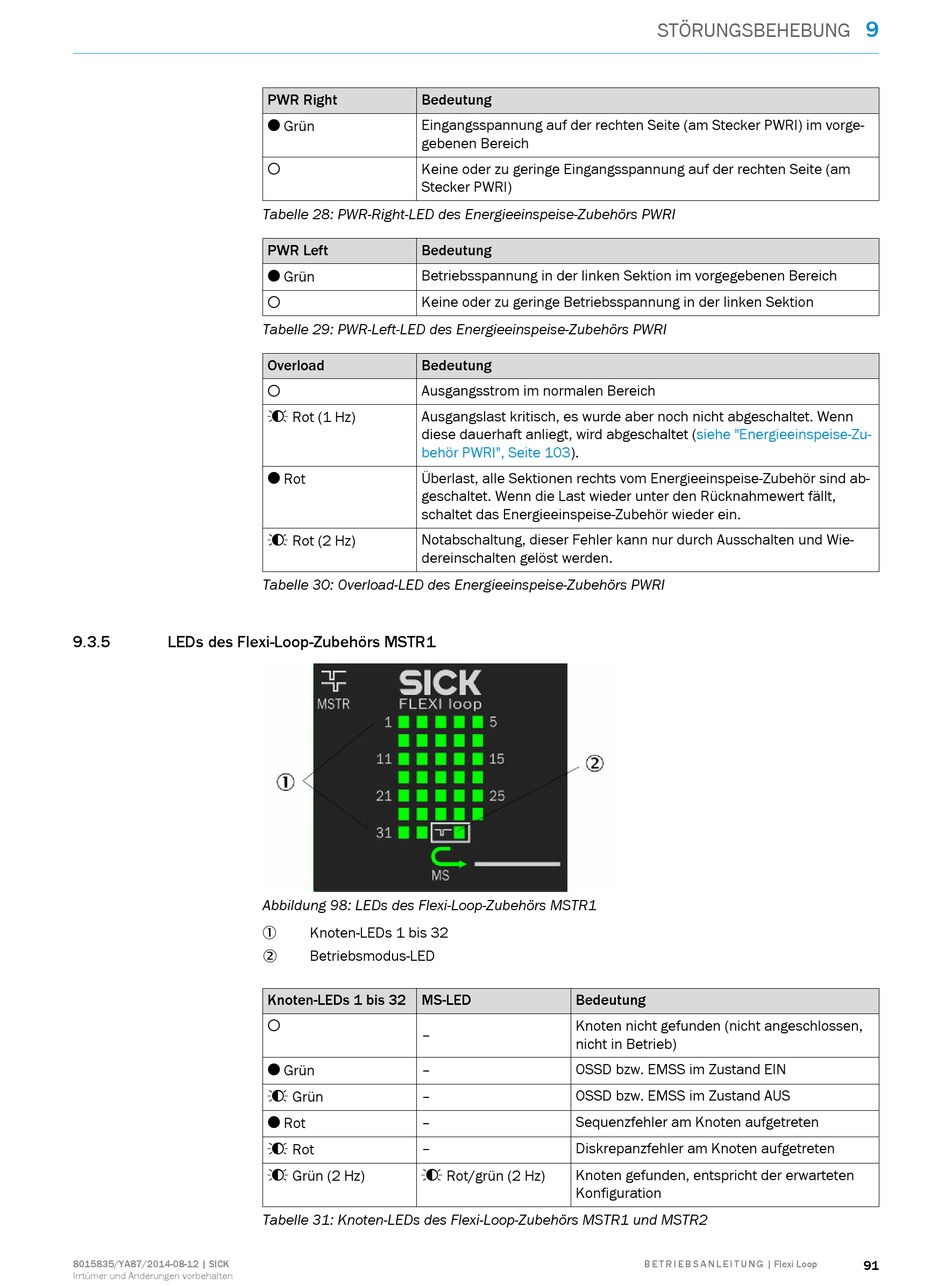

9.3.5 LEDs des Flexi-Loop-Zubehörs MSTR1
8015835/YA87/2014-08-12 | SICK
Irrtümer und Änderungen vorbehalten
PWR Right Bedeutung
Eingangsspannung auf der rechten Seite (am Stecker PWRI) im vorge‐
 Grün
gebenen Bereich
Keine oder zu geringe Eingangsspannung auf der rechten Seite (am

Stecker PWRI)
Tabelle 28: PWR-Right-LED des Energieeinspeise-Zubehörs PWRI
PWR Left Bedeutung
Betriebsspannung in der linken Sektion im vorgegebenen Bereich
 Grün
Keine oder zu geringe Betriebsspannung in der linken Sektion

Tabelle 29: PWR-Left-LED des Energieeinspeise-Zubehörs PWRI
Overload Bedeutung
Ausgangsstrom im normalen Bereich

Ausgangslast kritisch, es wurde aber noch nicht abgeschaltet. Wenn
 Rot (1 Hz)
diese dauerhaft anliegt, wird abgeschaltet
behör PWRI", Seite
Überlast, alle Sektionen rechts vom Energieeinspeise-Zubehör sind ab‐
 Rot
geschaltet. Wenn die Last wieder unter den Rücknahmewert fällt,
schaltet das Energieeinspeise-Zubehör wieder ein.
Notabschaltung, dieser Fehler kann nur durch Ausschalten und Wie‐
 Rot (2 Hz)
dereinschalten gelöst werden.
Tabelle 30: Overload-LED des Energieeinspeise-Zubehörs PWRI
Abbildung 98: LEDs des Flexi-Loop-Zubehörs MSTR1
Knoten-LEDs 1 bis 32
1
Betriebsmodus-LED
2
Knoten-LEDs 1 bis 32 MS-LED

–
 Grün –
–
 Grün
–
 Rot
–
 Rot
 Grün (2 Hz)  Rot/grün (2 Hz)
Tabelle 31: Knoten-LEDs des Flexi-Loop-Zubehörs MSTR1 und MSTR2
STÖRUNGSBEHEBUNG
(siehe "Energieeinspeise-Zu‐
103).
Bedeutung
Knoten nicht gefunden (nicht angeschlossen,
nicht in Betrieb)
OSSD bzw. EMSS im Zustand EIN
OSSD bzw. EMSS im Zustand AUS
Sequenzfehler am Knoten aufgetreten
Diskrepanzfehler am Knoten aufgetreten
Knoten gefunden, entspricht der erwarteten
Konfiguration
