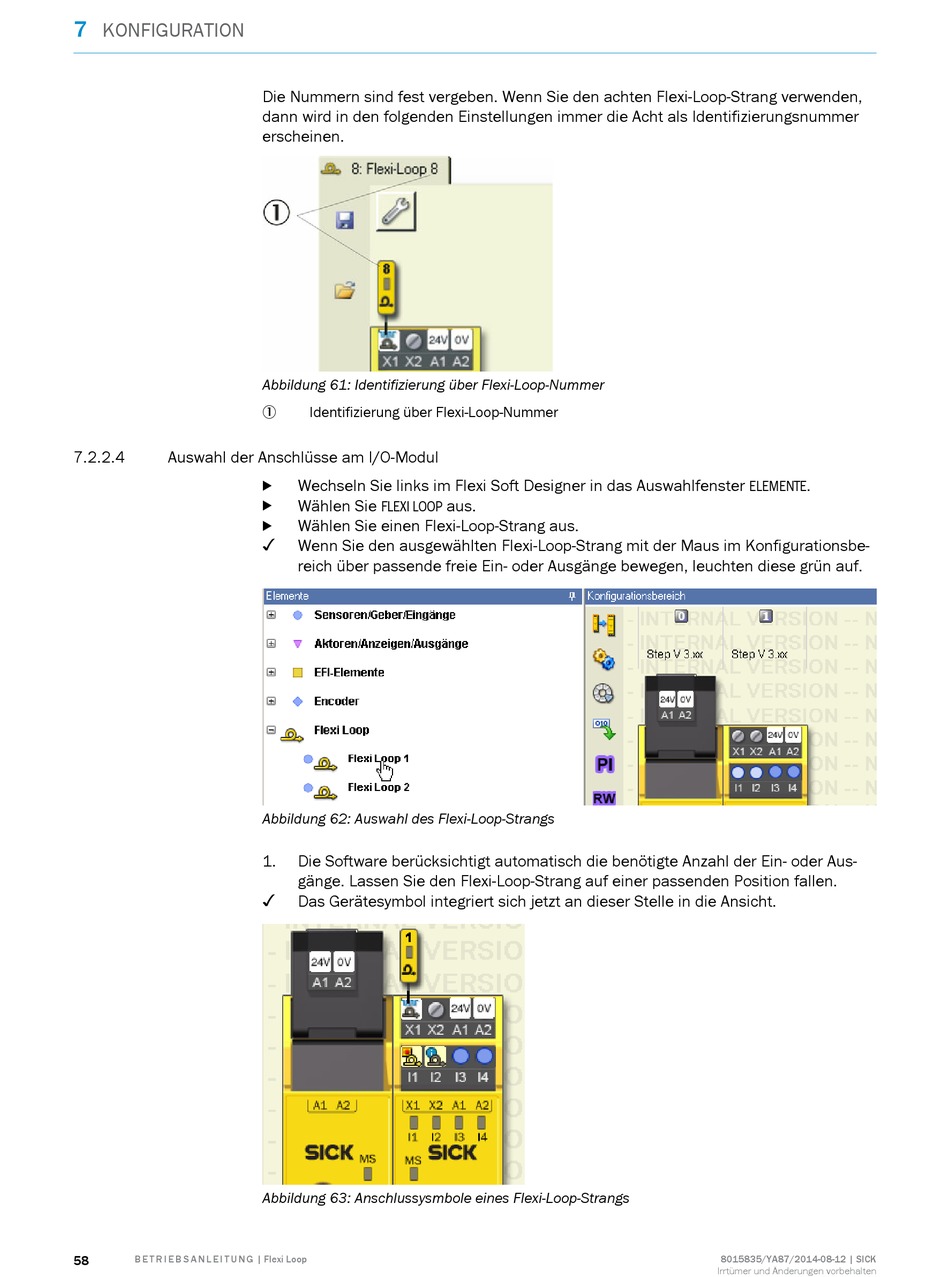

7
KONFIGURATION
7.2.2.4 Auswahl der Anschlüsse am I/O-Modul
58 B E T R I E B S A N L E I T U N G | Flexi Loop
Die Nummern sind fest vergeben. Wenn Sie den achten Flexi-Loop-Strang verwenden,
dann wird in den folgenden Einstellungen immer die Acht als Identifizierungsnummer
erscheinen.
Abbildung 61: Identifizierung über Flexi-Loop-Nummer
Identifizierung über Flexi-Loop-Nummer
1
Wechseln Sie links im Flexi Soft Designer in das Auswahlfenster
b
Wählen Sie
FLEXI LOOP
b
Wählen Sie einen Flexi-Loop-Strang aus.
b
✓
Wenn Sie den ausgewählten Flexi-Loop-Strang mit der Maus im Konfigurationsbe‐
reich über passende freie Ein- oder Ausgänge bewegen, leuchten diese grün auf.
Abbildung 62: Auswahl des Flexi-Loop-Strangs
1. Die Software berücksichtigt automatisch die benötigte Anzahl der Ein- oder Aus‐
gänge. Lassen Sie den Flexi-Loop-Strang auf einer passenden Position fallen.
✓
Das Gerätesymbol integriert sich jetzt an dieser Stelle in die Ansicht.
Abbildung 63: Anschlussysmbole eines Flexi-Loop-Strangs
aus.
.
ELEMENTE
8015835/YA87/2014-08-12 | SICK
Irrtümer und Änderungen vorbehalten
