iSTM mini

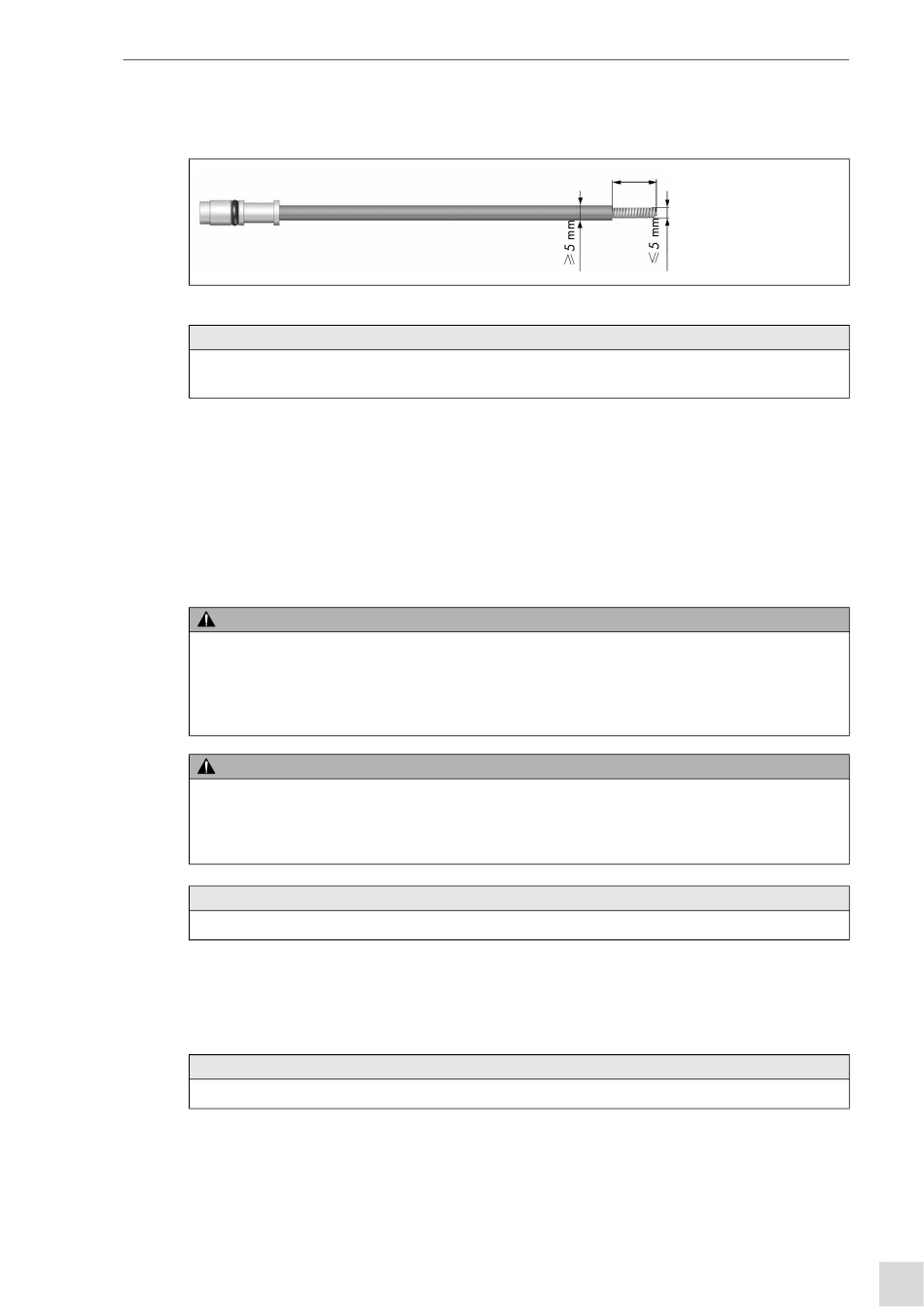

6.5.3 缩短送丝导管
插图 18 缩短送丝导管
注意
• 如果剥皮的送丝导管直径超过 5 mm，则必须在缩短后将焊枪端的送丝导管剥皮 15 mm。
• 未剥皮导丝管的直径不得超过 Ø 5 mm。
 插图 17 测定送丝导管的超出长度第 ZH-20 页
1 给电缆组件装备枪颈和易损件。
2 将送丝导管插入电缆组件至止挡处。
测定超出长度 a （2） 。
3
从正面将送丝导管缩短 a （2） 。缩短送丝导管，使其在安装完成后稍微拉长。
4
将送丝导管插入电缆组件至止挡处，并用 M4 × 5 定位螺钉 （3）固定。
5
7 运行
警告
电击。烧伤。
熔融的部件飞溅。
• 会导致接触焊枪时触电。电弧会灼伤眼球和引起烧伤。
• 请使用符合 BGV D1 要求的合适的防护装备，以避免出现可导致接触载流部件的电气脱扣，以及设立焊
接站点带来的影响。
小心
滑倒、绊倒和跌倒。
进入机器人工作室时，可能会出现因残余焊丝或润滑剂滑倒的情况。
• 请使用合适的防护装备加以避免。
• 请穿戴您的个人防护装备。
注意
• 注意各焊接组件的操作手册。
由于 iSTM mini 已接入焊枪的焊接过程，相应焊枪和所使用焊接电源调试完毕后即执行操作步骤。为此，请
遵守相应焊枪操作手册中的说明。
8 停止工作
注意
• 请确保在停止操作前，严格遵循焊接组件的关闭程序。
停止工作取决于相应的焊枪。
为此，请遵守相应焊枪及焊接电源操作手册中的说明。
BAL.0523.0 • 2019-10-17
15 mm
7 运行
ZH - 21
