6 开机调试
6.5 安装送丝导管
6.5.1 标准型号
注意
• 新的尚未使用过的送丝导管必须缩短到软管组件的实际长度。
• 每次更换送丝导管 （螺旋导丝管 / 塑料送丝管）时，请注意随附说明书中的产品信息。
• 缩短之后，将焊枪端的送丝导管剥皮 15 mm。
1
衬套
1
2 超出长度 a

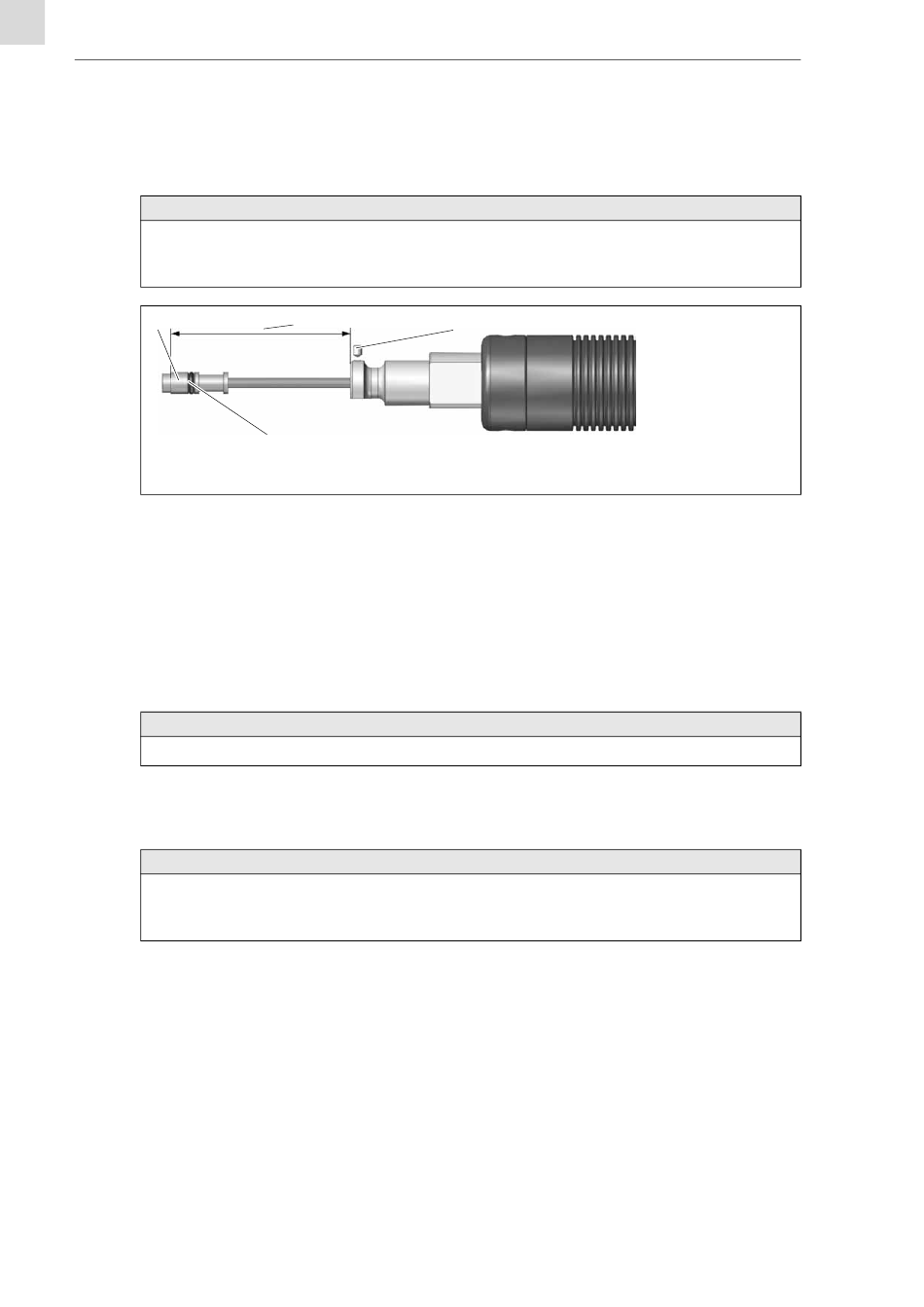

插图 17 测定送丝导管的超出长度
给电缆组件装备枪颈和易损件。
1
将送丝导管插入电缆组件至止挡处。
2
测定超出长度 a （2） 。
3
从正面将送丝导管缩短 a （2） 。缩短送丝导管，使其在安装完成后稍微拉长。
4
将送丝导管插入电缆组件至止挡处，并用 M4 × 5 定位螺钉 （3）固定。
5
注意以下事项：

清洁送丝导管第
9.2
注意
• 本章中送丝导管的安装包含一个定位螺钉 （3） 。其他机器接头并不包含。
6.5.2 带夹丝型号
带夹丝型号用的枪颈必须装备一个专用的枪颈导丝管。
注意
• 新的尚未使用过的送丝导管必须缩短到软管组件的实际长度。
• 每次更换送丝导管 （螺旋导丝管 / 塑料送丝管）时，请注意随附说明书中的产品信息。
• 缩短之后，将焊枪端的送丝导管剥皮 15 mm。
ZH - 20
2
a
4
定位螺钉 ISO 4027 – M4 × 5
3
页
ZH-24
3
O 形环
