6 开机调试
®
适用的
ABIROB W iSTM mini
1 2
绝缘帽
1
外罩
2
3 M4 × 16 圆柱头螺栓 （7 个）

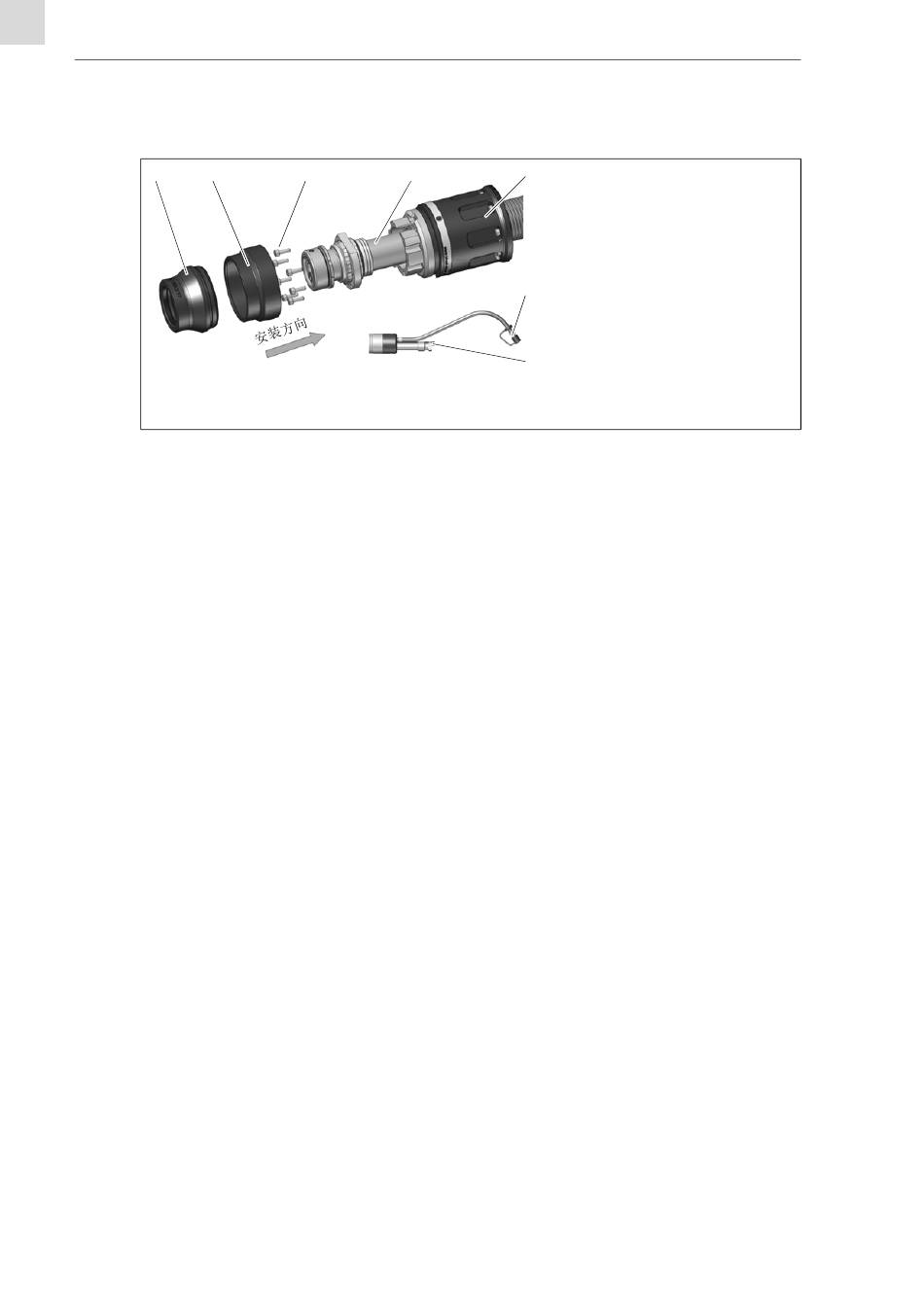

插图 13 安装电缆组件 ABIROB
通过所安装的焊枪联轴器 iSTM mini （5）引入电缆组件 （4） 。沿安装方向安装电缆组件 （4） 。
1
用 7 个 M4 × 16 圆柱头螺栓 （3）将电缆组件 （4）安装在 iSTM mini （5）上。最大锁紧扭矩 M ＝
2
4 Nm。
安装 iSTM mini （5）上的外罩 （2）和绝缘帽 （1） 。
3
插入保护气体软管 （7）并连接保护气体供应装置。
4
连接冷却液管线 （6） 。
5
ZH - 16
3 4
电缆组件
4
5
iSTM mini
®
W 适用的 iSTM mini
5
6
7
冷却液管线 （红色＋蓝色）
6
直径为 6 mm 的保护气体软管
7
