iSTM mini
6.5 Drahtführung montieren

6.5.1 Standardvariante

HINWEIS
• Neue, noch unbenutzte Drahtführungen müssen auf die tatsächliche Schlauchpaketlänge gekürzt werden.
• Beachten Sie bei jedem Drahtführungswechsel (Führungsspirale / Kunststoffseele) die Produktinformationen der
beiliegenden Beipackzettel.
• Drahtführung nach Kürzung brennerseitig um 15 mm abisolieren.
1
4
1 Hülse
2 Überstand a

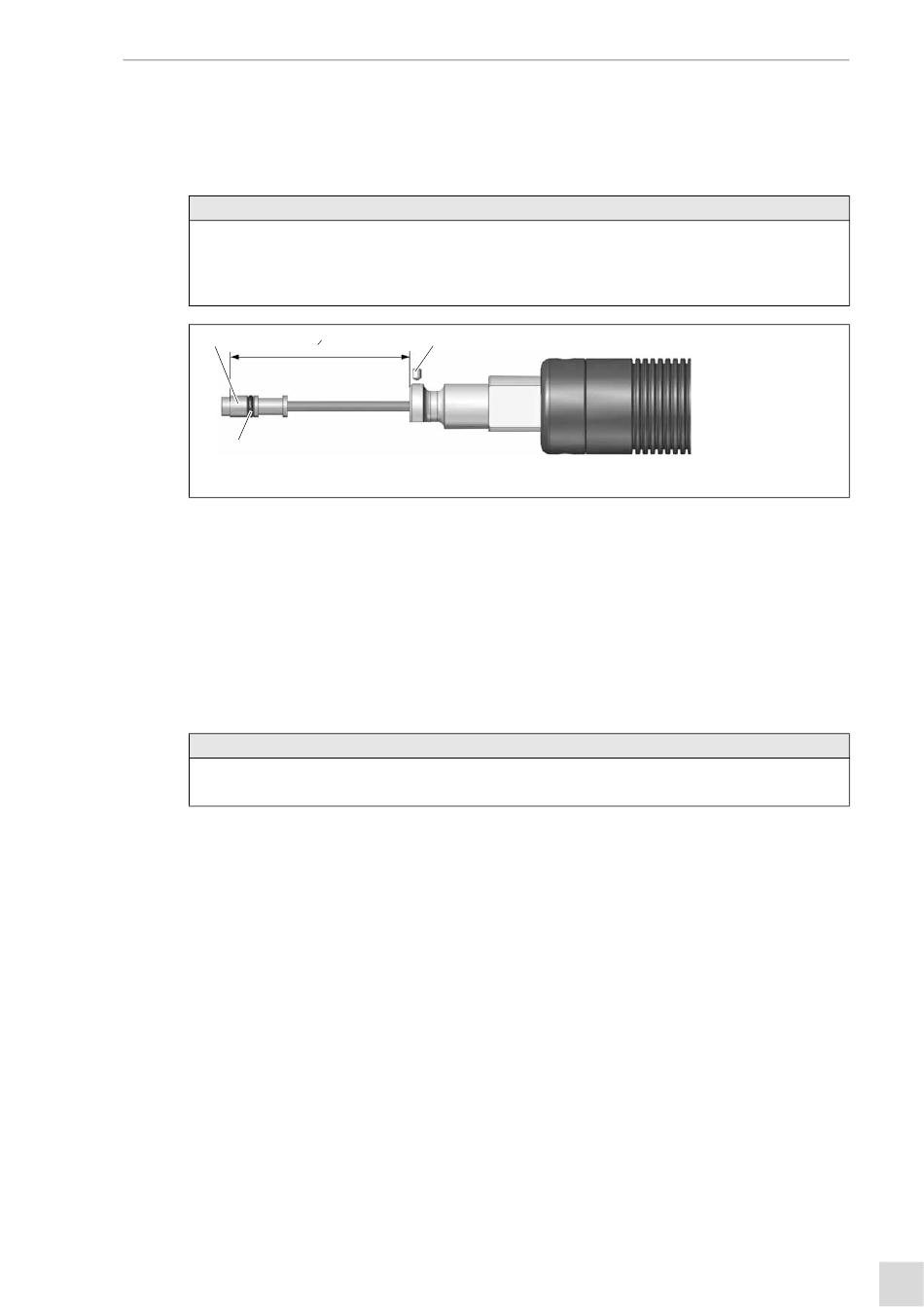

Abb. 17 Überstand Drahtführung ermitteln
1 Schlauchpaket mit Brennerhals und Verschleißteilen ausrüsten.
2 Drahtführung bis Anschlag in das Schlauchpaket einführen.
3 Überstand a (2) ermitteln.
4 Drahtführung von der Vorderseite um Maß a (2) kürzen. Die Drahtführung so kürzen, dass sie nach dem Einbau leicht
unter Spannung steht.
5 Drahtführung bis Anschlag in das Schlauchpaket einführen und mit Gewindestift M4 × 5 (3) sichern.
Berücksichtigen Sie folgendes:
 9.2 Drahtführung reinigen auf Seite DE-25
HINWEIS
• Die Montage der Drahtführung in diesem Kapitel enthält einen Gewindestift (3). Bei anderen Maschinenanschlüssen
ist dieser nicht enthalten.
BAL.0523.0 • 2019-10-17
2
3
a
3 Gewindestift ISO 4027 – M4 × 5
4 O-Ring
6 Inbetriebnahme
DE - 19
