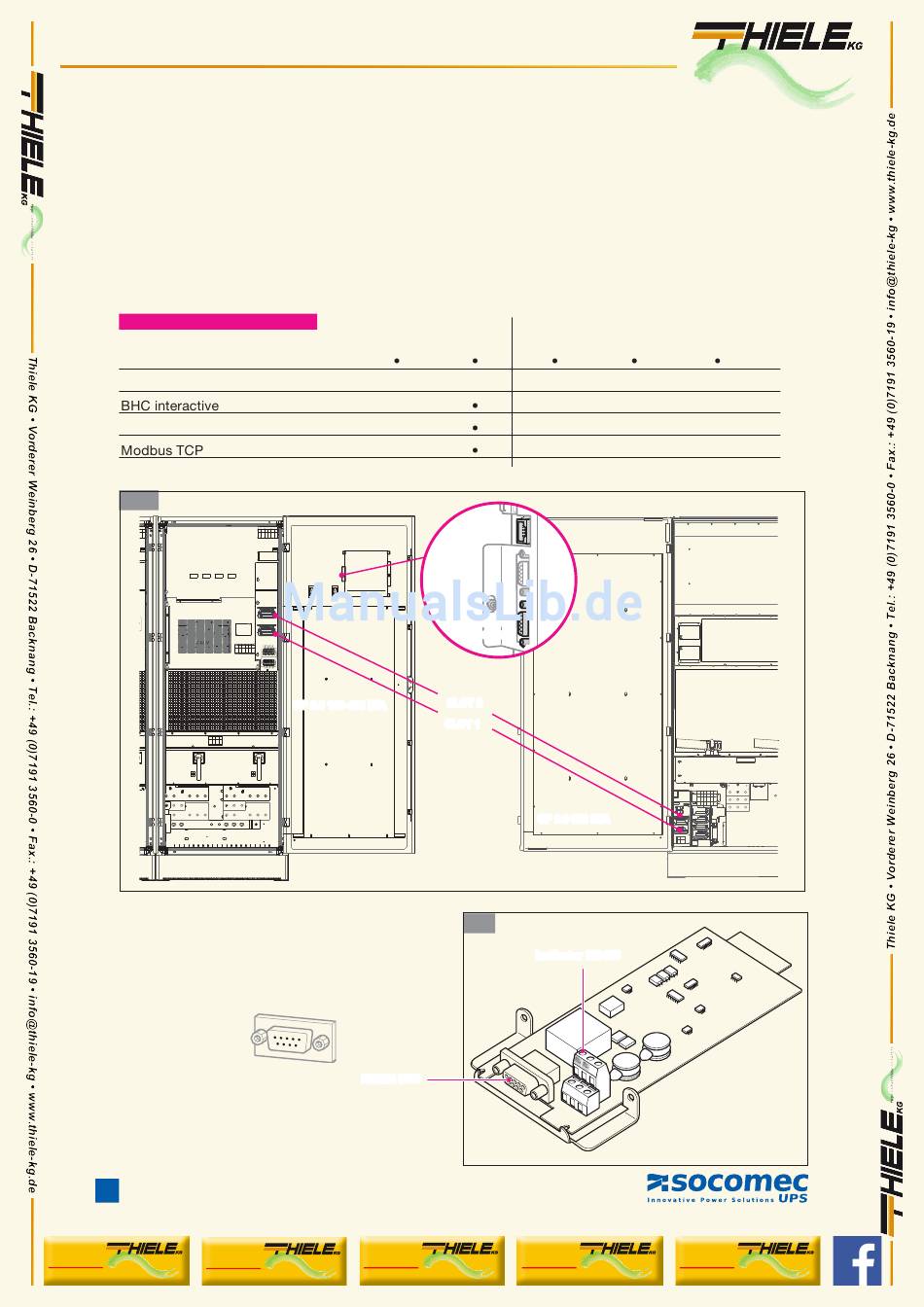

9. MEHRSTUFIGE KOMMUNIKATION

Green Power 2.0 kann gleichzeitig unterschiedliche Kommunikationskanäle (serielle Schnittstelle, über Kontakte
und Ethernet) verwalten. Die 2 verfügbaren Kommunikations-Slots ermöglichen den Einsatz von Signalzubehör
und Kommunikationskarten.
Da jeder Kommunikationskanal eigenständig arbeitet, lassen sich simultane Verbindungen zu unterschiedlichen
Ebenen der Fernsignalisierung/-überwachung anlegen (siehe Abschnitt 9 "Optionen" für eine ausführliche Ein-
schätzung der in den Slots zu installierenden Karten).
Die nachfolgende Tabelle listet mögliche Verbindungen zwischen den USV-Kommunikationskanälen und exter-
nen Geräten.
Kommunikationsstufen
ADC-Karte
Serieller Port*
NetVision
*
Es ist möglich, nur ein isoliertes PCB zu verwenden.
9-1
9. 1. S
ERIELLE
Die Karte verfügt über einen seriellen RS232 DB9 An-
schlussstecker und einen isolierten RS485 Stecker
(RTX+ und RTX-).
Legend-Pin RS232 DB9
1 Reserviert
2 RX für RS232
3 TX für RS232
Green Power 2.0 160 bis 500 kVA - Ref.: OPMGP2.01210-DE_11
24
klick to klick to
www www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
SLOT 1
GP 2.0 160-400 kVA
S
CHNITTSTELLENKARTE
5 4 3 2 1
9 8 7 6
RS232 DB9
4 Reserviert 7 Reserviert
5 GND für RS232 8 Reserviert
6 Reserviert 9 Reserviert
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
Optional
SLOT 2 SLOT 3
COM2 COM3
RJ45
Ethernet
RS232
Modem
SLOT 2
SLOT 1
GP 2.0 500 kVA
9.1-1
Isolierter RS485
