R-10HS6(W)
R-10HS6(BK)

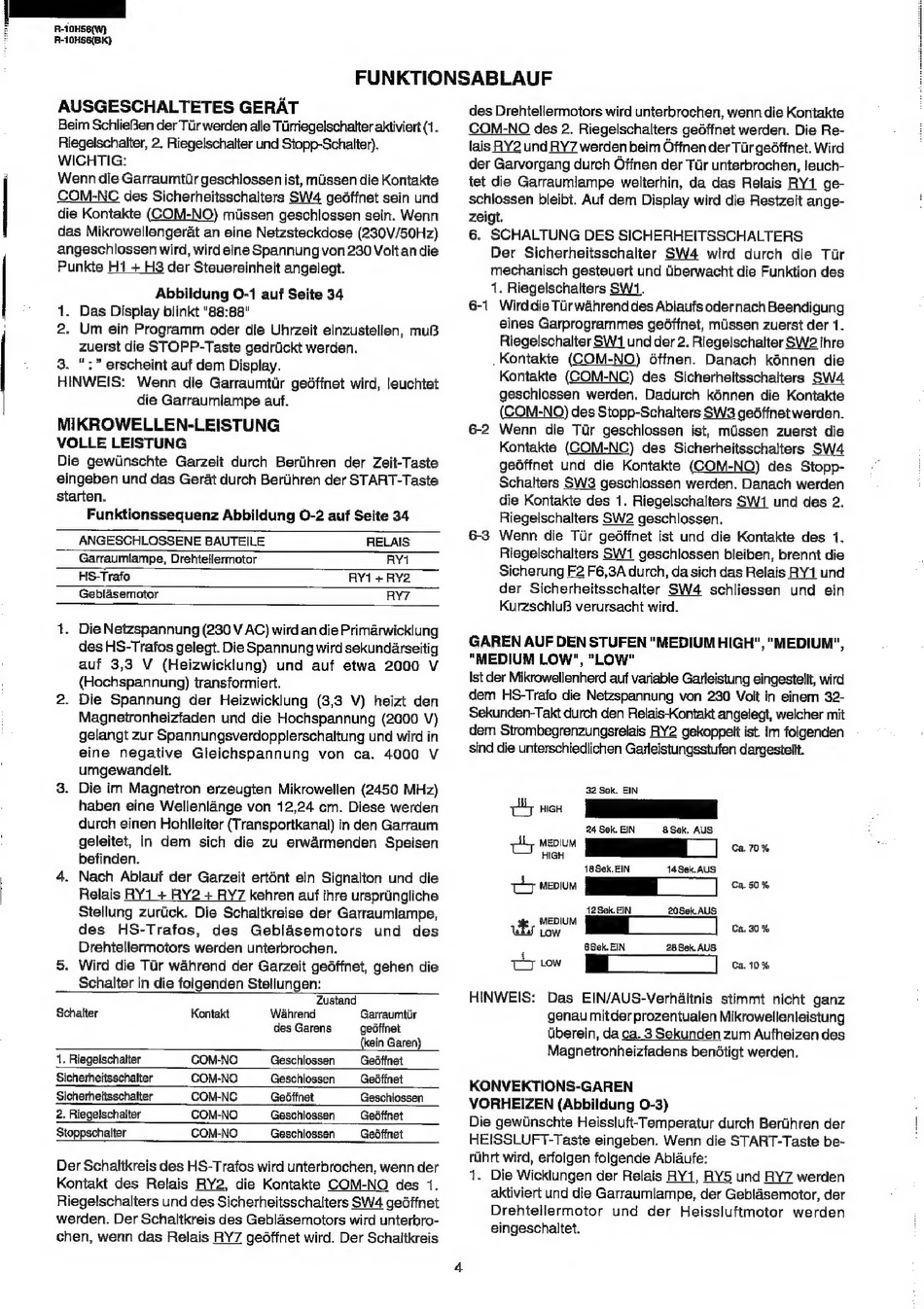

FUNKTIONSABLAUF
AUSGESCHALTETES GERAT
Beim SchliefSen der Tir werden alle Turriegelschatter aktiviert (1.
Riegelschalter, 2. Riegelschalter und Stopp-Schalter).
WICHTIG:
Wenn die Garraumtiir geschlossen ist, miissen die Kontakte
COM-NG des Sicherheitsschalters SW4 geéfinet sein und
die Kontakte (COM-NO) miissen geschlossen sein. Wenn
das Mikrowellengerat an eine Netzsteckdose (230V/50Hz)
angeschlossen wird, wird eine Spannung von 230 Volt an die
Punkte H1 + H3 der Steuereinheit angelegt.
Abbildung O-1 auf Seite 34
1. Das Display blinkt "88:88"
2. Um ein Programm oder die Uhrzeit einzustellen, muB
zuerst die STOPP-Taste gedriickt werden.
3. ":" erscheint auf dem Display.
HINWEIS:
Wenn die Garraumtir geéffnet wird, leuchtet
die Garraumiampe auf.
MIKROWELLEN-LEISTUNG
VOLLE LEISTUNG
Die gewtnschte
Garzeit durch Berilhren der Zeit-Taste
eingeben und das Gerat durch Berdihren der START-Taste
starten.
Funktionssequenz Abbildung O-2 auf Seite 34
ANGESCHLOSSENE
BAUTEILE
RELAIS
Garraumlampe, Drehtellermotor
RY1
HS-Trafo
RY1 + RY2
Geblasemotor
RY7
1. Die Netzspannung (230 V AC) wird an die Primarwicklung
des HS-Trafos gelegt. Die Spannung wird sekundarseitig
auf 3,3 V (Heizwicklung)
und auf etwa 2000
V
(Hochspannung) transformiert.
2. Die Spannung
der Heizwicklung
(3,3 V) heizt den
Magneironheizfaden und die Hochspannung (2000 V)
gelangt zur Spannungsverdopplerschaltung und wird in
eine
negative
Gleichspannung
von
ca. 4000
V
umgewandelt.
3. Die im Magnetron erzeugten Mikrowellen (2450 MHz)
haben eine Wellenlange von 12,24 cm. Diese werden
durch einen Hohlleiter (Transportkanal) in den Garraum
geleitet, in dem
sich die zu erwarmenden
Speisen
befinden.
4. Nach Ablauf der Garzeit ertént ein Signalton und die
Relais RY1 + RY2 + RY7 kehren auf ihre urspriingliche
Stellung zuriick. Die Schaltkreise der Garraumlampe,
des
HS-Trafos,
des
GeblAsemotors
und
des
Drehtellermotors werden unterbrochen.
5. Wird die Tir wahrend der Garzeit gedffnet, gehen die
Schalter in die folgenden Stellungen:
Zustand
Schalter
Kontakt
Wahrend
Garraumtir
des Garens
geétfnet
(kein Garen)
1. Riegelschalter
COM-NO
Geschlossen
Gedtinet
Sicherheitsschalter
COM-NO
Geschlossen
GeGfinet
Sicherheitsschalter
COM-NC
Gedffnet
Geschlossen
2. Riegelschalter
COM-NO
Geschlossen
GeGfinet
Stoppschalter
COM-NO
Geschlossen
Gedtinet
Der Schaltkreis des HS-Trafos wird unterbrochen, wenn der
Kontakt des Relais RY2, die Kontakte COM-NO
des 1.
Riegelschalters und des Sicherheitsschalters SW4 gedffnet
werden. Der Schaltkreis des Geblasemotors wird unterbro-
chen, wenn das Relais RY7 gedéffnet wird. Der Schaltkreis
des Drehtellermotors wird unterbrochen, wenn die Kontakte
CON-NO des 2. Riegelschalters geéffnet werden. Die Re-
lais RY2 und RY7 werden beim Offnen der Tir geétfnet. Wird
der Garvorgang durch Offnen der Tir unterbrochen, leuch-
tet die Garraumlampe weiterhin, da das Relais RY1 ge-
schlossen bleibt. Auf dem Display wird die Restzeit ange-
zeigt.
6. SCHALTUNG DES SICHERHEITSSCHALTERS
Der Sicherheitsschalter
SW4
wird durch die Tir
mechanisch gesteuert und Uberwacht die Funktion des
1. Riegelschalters SW1.
6-1 Wird die Tirwahrend des Ablaufs odernach Beendigung
eines Garprogrammes geéffnet, missen zuerst der 1.
Riegelschalter
SW1 und der 2. Riegelschalter SW2 ihre
Kontakte
(COM-NO)
Gffnen.
Danach
kénnen
die
Kontakte (COM-NC) des Sicherheitsschalters SW4
geschlossen werden. Dadurch kénnen die Kontakte
(COM-NO) des Stopp-Schalters SW3 gedffnet werden.
62
Wenn
die Tir geschlossen
ist, mUssen
zuerst die
Kontakte (COM-NC) des Sicherheitsschalters SW4
gedffnet und die Kontakte (COM-NO)
des Stopp-
Schalters SW3 geschlossen werden. Danach werden
die Kontakte des 1. Riegelschalters SW1 und des 2.
Riegelschalters SW2 geschlossen.
6-3 Wenn die Tir gedffnet ist und die Kontakte des 1.
Riegelschalters SW1 geschlossen bleiben, brennt die
Sicherung F2 F6,3A durch, da sich das Relais RY1 und
der Sicherheitsschalter SW4
schliessen
und ein
KurzschluB verursacht wird.
GAREN AUF DEN STUFEN "MEDIUM HIGH", "MEDIUM",
"MEDIUM LOW", "LOW"
Ist der Mikrowellenherd auf variable Garieistung eingestellt, wird
dem HS-Trafo die Netzspannung von 230 Voit in einem 32-
Sekunden-Takt durch den Relais-Kontakt angelegt, welcher mit
dem Strombegrenzungsrelais RY2 gekoppelt ist. im folgenden
sind die unterschiedlichen Garleistungsstufen dargesielit.
32 Sek. EIN
PS nick
24 Sek. BIN
Sek, AUS
ee
HIGH
18Sek. EIN
14Sek.AUS
fa MEDIUM
Ca. 50 %
12Sek.EIN
20Sek. AUS
ay MDM
ca.0%
6Sek. EIN
28 Sek. AUS
HINWEIS:
Das EIN/AUS-Verhaltnis stimmt nicht ganz
genau mitder prozentualen Mikrowellenleistung
Uberein, da ca. 3 Sekunden zum Aufheizen des
Magnetronheizfadens bendétigt werden.
KONVEKTIONS-GAREN
VORHEIZEN (Abbildung 0-3)
Die gewiinschte Heissluft-Temperatur durch Berihren der
HEISSLUFT-Taste eingeben. Wenn die START-Taste be-
ruhrt wird, erfolgen folgende Ablaufe:
1. Die Wicklungen der Relais RY1, RY5 und RY7 werden
aktiviert und die Garraumlampe, der Geblasemotor, der
Drehtellermotor
und
der Heissluftmotor
werden
eingeschaltet.
