Aufstellung und Erstinbetriebnahme
2.8 Montage des Außenluftanschlussstutzens
(gilt nicht für NOVIA CL und VISPA)
HINWEIS: Nur bei rückseitiger Anschlussweise der Verbrennungsluftleitung notwendig. Bei Leitungsführung
durch den Sockel des Gerätes, ist kein zusätzlicher Außenluftanschlussstutzen erforderlich.
Der Außenluftanschlussstutzen (Sonderzubehör) wird mit den beiliegenden Schrauben in der Rückwand des
Gerätes befestigt.

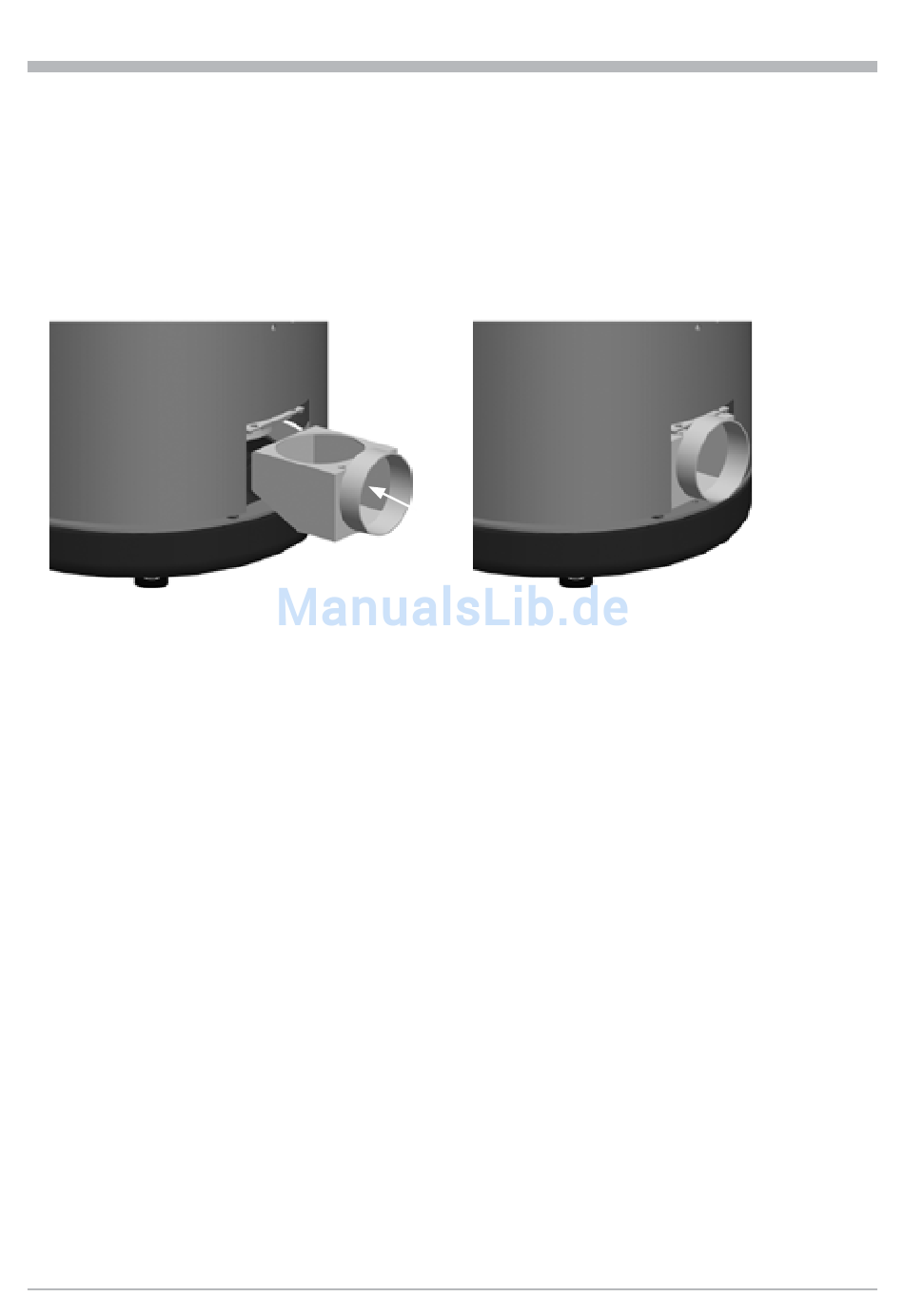

Abb. 2.9 Außenluftstutzen einschieben und durch die
Anschlussöffnung die Schrauben befestigen
2.9 Anschließen an den Schornstein
Der Abgasstutzen des Raumheizers befindet sich in der Deckplatte. Hier wird das Rauchrohr (Durchmesser
130 mm) als Verbindung zum Schornstein angeschlossen. Das Rauchrohr sollte eine Mindestlänge von 80 cm
haben.
Grundregeln für die Montage des Abgasrohres:
• Das Abgasrohr muss auf dem Abgasstutzen sicher befestigt sein. Der Abgasrohrquerschnitt sollte nicht ver-
ringert werden.
• Das Abgasrohr darf nicht mit Gefälle zum Schornstein verlegt werden.
• Das Abgasrohr darf nicht in den freien Schornsteinquerschnitt hineinragen. Dadurch würde der Auftrieb der
Rauchgase gestört werden und die Reinigung des Schornsteines wird behindert.
• Bei Mehrfachbelegung des Schornsteins sollte der vertikale Mindestabstand zweier Schornsteinanschlüsse
30 cm betragen. Vermeiden Sie eine Überbelegung des Schornsteins -zu viele Anschlüsse hemmen den Auf-
trieb. Alle angeschlossenen Feuerstätten müssen für die Mehrfachbelegung geeignet sein. Fragen Sie Ihren
Schornsteinfeger!
• Der Schornstein darf keine Falschluft erhalten. Achten Sie auf dichte Schornsteinschieber und Reinigungsöff-
nungen im Keller und auf dem Dachboden!
Bei zu hohem Schornsteinzug empfehlen wir den Einbau eines Zugreglers oder Zugbegrenzers.
12
Abb. 2.10 Montierter Außenluftanschlussstutzen
