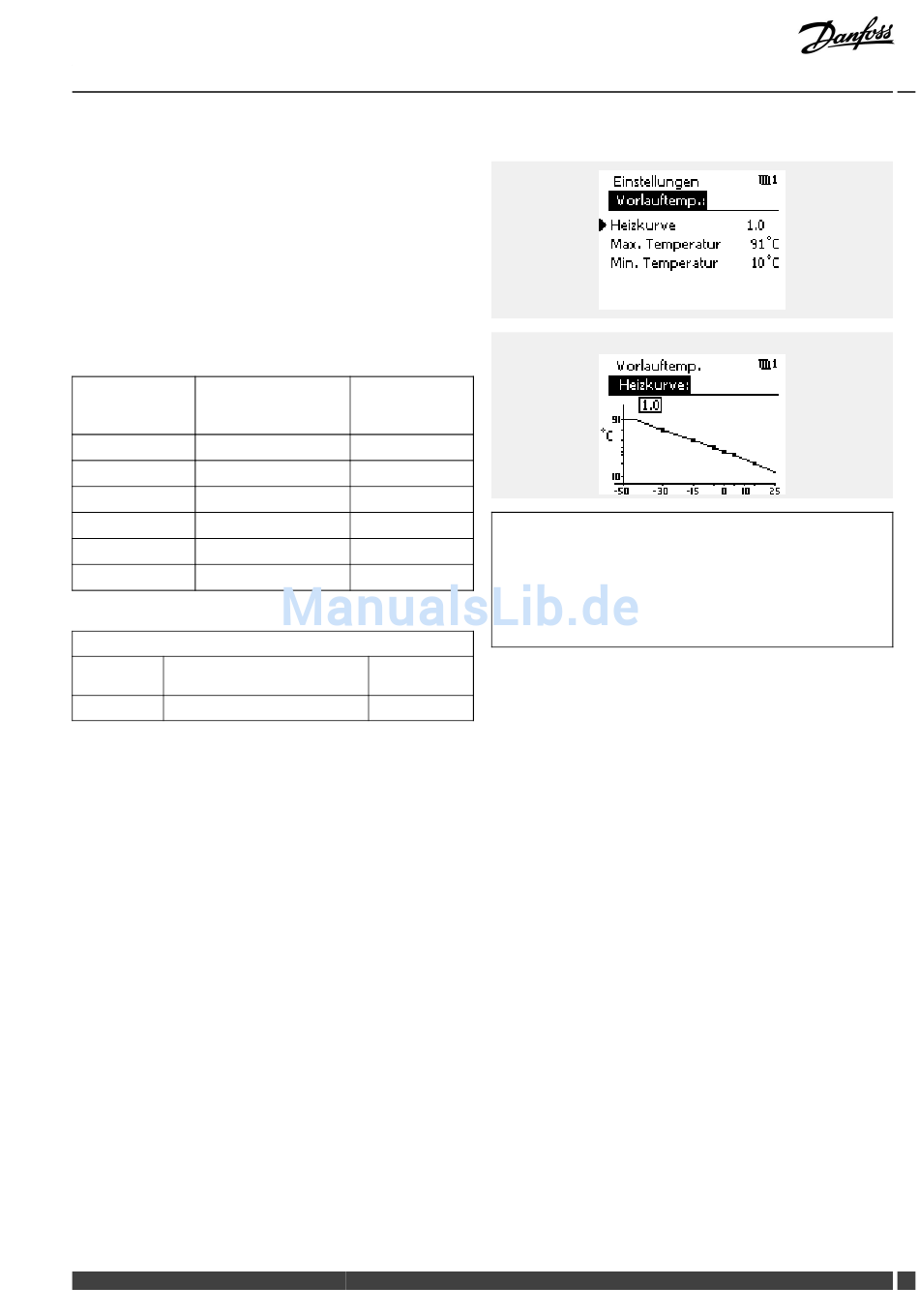

5.2 Vorlauftemperatur

Der Regler ECL Comfort berechnet und regelt die Vorlauftemperatur
in Abhängigkeit der Außentemperatur. Die Beziehung zwischen
Vorlauftemperatur und Außentemperatur wird als Heizkurve
bezeichnet.
Die Heizkurve wird mithilfe von sechs Koordinatenpunkten
eingestellt. Die gewünschte Vorlauftemperatur wird bei sechs
voreingestellten Außentemperaturwerten eingestellt.
Der angezeigte Wert für die Heizkurve ist ein Durchschnittswert
(Neigung) auf Basis der aktuellen Einstellungen.
Gewünschte
Außentemper- Temperatur:
atur (Werkeinstellungen)
-30 °C
-15 °C
-5 °C
0 °C
5 °C
15 °C
Heizkurve
Kreis
1
Es gibt zwei Möglichkeiten, die Heizkurve zu verändern:
1. Der Wert für die Neigung wird verändert (siehe die Beispiele für
die Heizkurve auf der nächsten Seite).
2. Die Koordinaten der Heizkurve werden verändert.
Den Neigungswert für die Heizkurve ändern:
Betätigen Sie zum Eingeben/Ändern des Neigungswerts der
Heizkurve das Einstellrad (Beispiel: 1.0).
Wenn die Neigung der Heizkurve anhand des Neigungswerts
verändert wird, ergibt sich als Schnittpunkt aller Heizkurven
eine gewünschte Vorlauftemperatur von 24,6 °C bei einer
Außentemperatur von 20 °C.
Die Koordinaten verändern:
Betätigen Sie zum Eingeben/Ändern der Koordinaten der
Heizkurve das Einstellrad (Beispiel: -30,75).
Die Heizkurve stellt die gewünschten Vorlauftemperaturen bei
unterschiedlichen Außentemperaturen und einer gewünschten
Raumtemperatur von 20 °C dar.
Wenn sich die gewünschte Raumtemperatur ändert, ändert sich
auch die gewünschte Vorlauftemperatur:
(Gew. Raumtemperatur - 20) × HK × 2.5,
wobei „HK" die Neigung der Heizkurve und „2.5" eine Konstante ist.
Danfoss District Energy
ECL Comfort 310, Application A319
Ihre
Einstellungen
75 °C
70 °C
65 °C
60 °C
60 °C
60 °C
Einstellbereich Werkseinstellun-
0.1 bis 4.0
Neigungsänderungen
Beispiel:
Heizkurve:
Gewünschte Vorlauftemperatur:
Gewünschte Raumtemperatur:
Berechnung (22-20) × 1.0 × 2.5 =
Ergebnis:
Die gewünschte Vorlauftemperatur wird von 50 °C auf 55 °C korrigiert.
gen
1.0
VI.JM.L2.03
1.0
50 °C
22 °C
5
