Betriebsanleitung

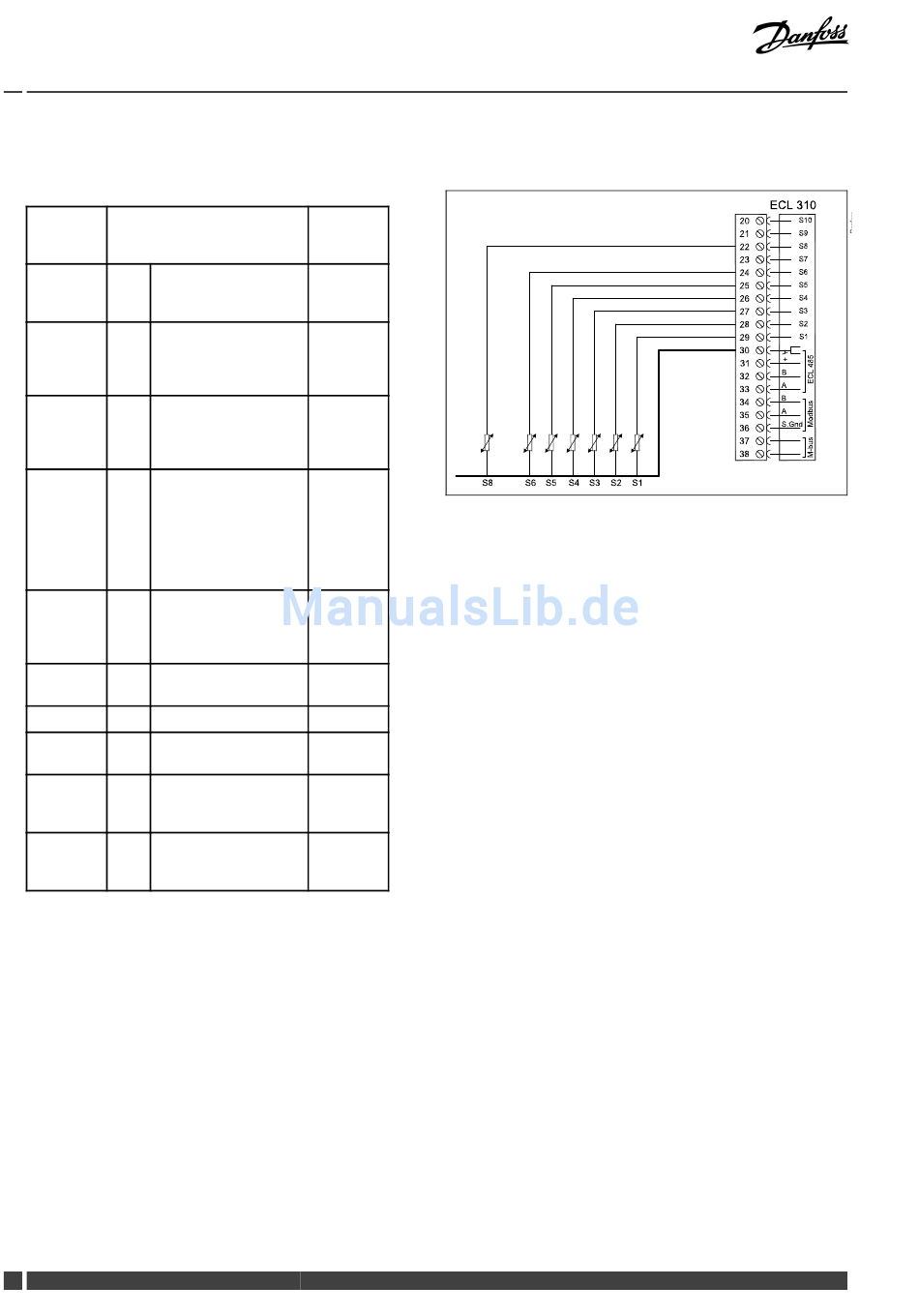

2.5.4 Elektrische Anschlüsse, Pt1000-Temperaturfühler und -Signale, 0-bis-10-Volt-Eingang und Druckdifferenzmessumformer
A319
Klemme Fühler/Beschreibung
29 und 30 S1 Außentemperatur-
fühler
*
Versorgungstempera-
28 und 30 S2
turfühler
27 und 30 S3 Ladetemperaturfühler
**
26 und 30 S4 A319.1:
Vorlauftemperatur-
fühler, für die
Überwachung
A319.2:
Vorlauftemperatur-
fühler
25 und 30 S5 Rücklauftemperatur-
fühler
24 und 30 S6 Oberer Pufferspeicher-
temperaturfühler
S7
23 und 30 Nicht verwendet
22 und 30 S8 Oberer Pufferspeicher-
temperaturfühler
S9
21 und 30 Druckdifferenz-
messumformer
(0 bis 10 V)
S10
20 und 30 0 bis 10 Volt
als gewünschte
Temperatur
Die Temperaturfühler müssen angeschlossen sein, damit die
gewünschte Funktion gewährleistet ist.
* Wenn der Außentemperaturfühler nicht angeschlossen oder
das Fühlerkabel kurzgeschlossen ist, geht der Regler davon
aus, dass die Außentemperatur 0 °C beträgt.
** Wenn kein Fühler angeschlossen oder das Fühlerkabel
kurzgeschlossen ist, schließt das Motorregelventil
(Sicherheitsfunktion).
Werkseitig eingesetzte Brücke:
zwischen Klemme 30 und gemeinsamer Anschlussklemme
20 DEN-SMT/DK
ECL Comfort 310, Application A319
Typ
(emp-
fohl.)
ESMT
ESM-
11/ESMB/
ESMC/E-
SMU
ESM-
11/ESMB/
ESMC/E-
SMU
ESM-
11/ESMB/
ESMC/E-
SMU
ESM-
11/ESMB/
ESMC/E-
SMU
ESMB/E-
SMU
ESMB/E-
SMU
