2. Hardware Setup

2.1 Multicore Kabel

TRAKTOR Scratch geht einen Schritt weiter als alle aktuellen digitalen
Vinylsysteme, indem es einen innovativen Weg anbietet, Ihre Audioschnittstelle
mit den Plattenspielern (CD-Spielern) zu verbinden.Die Multicore Kabel, die
in Ihrem Paket mitgeliefert wurden, vereinen die folgenden Funktionalitäten
zu einer einzigartigen Lösung:
• Verbinden der Plattenspieler (CD-Spieler) mit den Eingängen der AUDIO
8 DJ.
• Verbinden der Ausgänge der AUDIO 8 DJ mit dem Mixer
• Verbinden der Plattenspieler (CD-Spieler) mit dem Mixer, um "normales"
Vinyl abspielen zu können
• Die farblich gekennzeichneten Multi-Pin XLR-Stecker machen falsches
Verkabeln unmöglich und erlauben eine Verbindung mit zwei Klicks,
um zwischen zwei DJs zu wechseln
• Lange Kabel ermöglichen es, die AUDIO 8 DJ auf jede Seite der
Plattenspieler (CD-Spieler) zu stellen

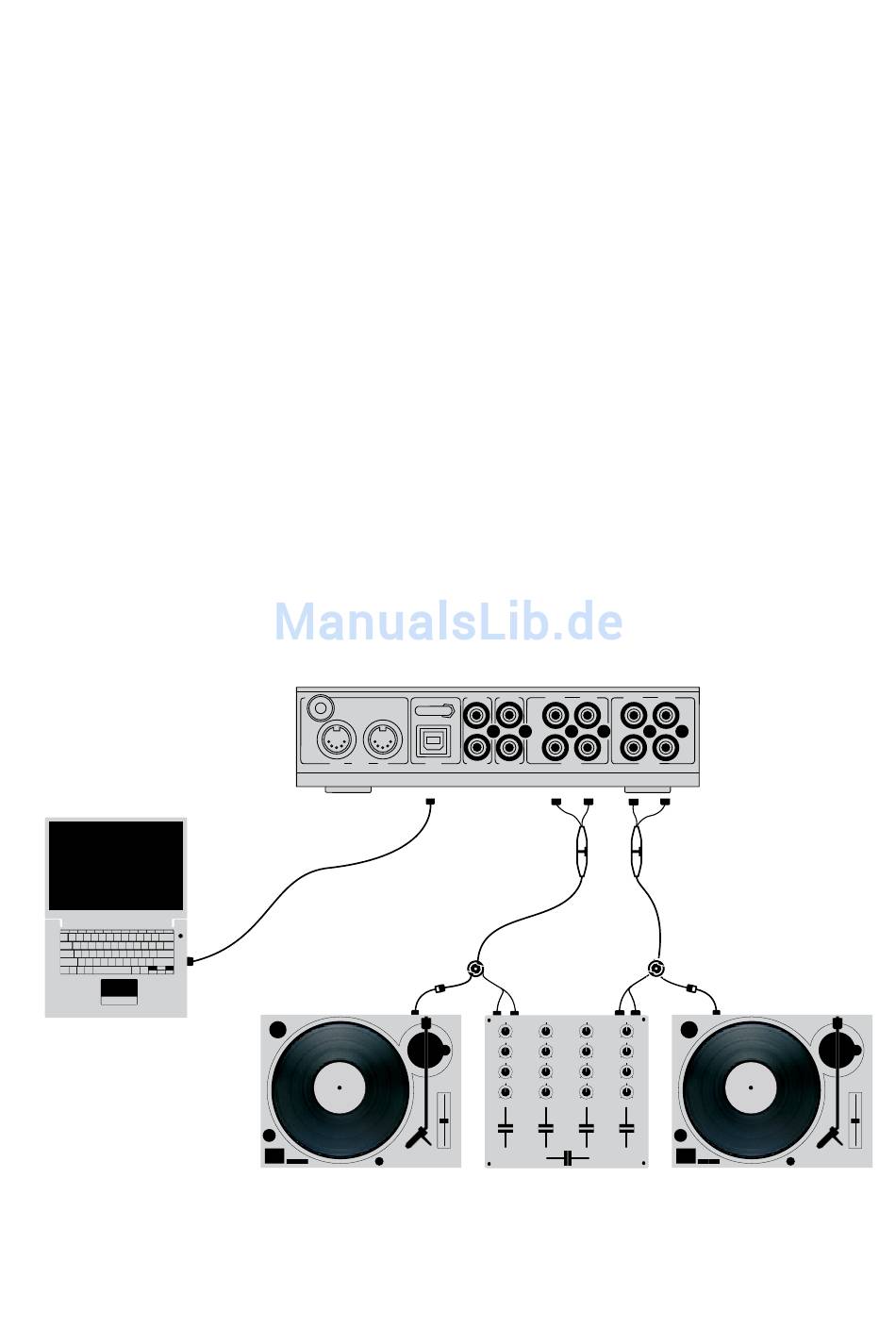

Standardverbindung mit Plattenspielern
12 – TRAKTOR SCRATCH
OUT 7|8 OUT 5|6
GROUND
OUT MIDI USB CH. D CH. C
IN
OUT 3|4 IN 3|4 OUT 1|2 IN 1|2
CH. B CH. A
OUT 1|2
