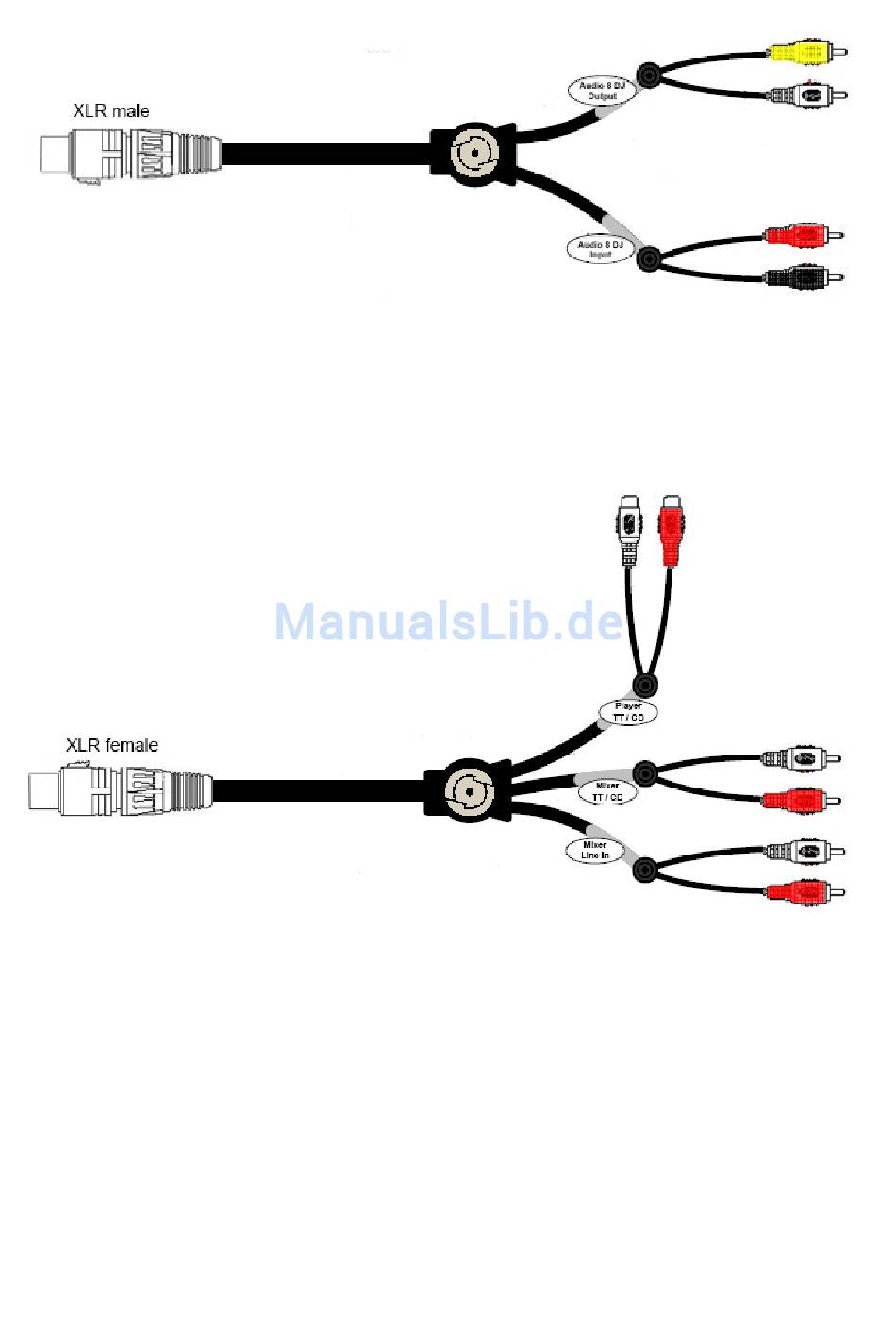

Der männliche Teil jedes Multicore Kabels (der XLR-Stecker mit Pins) hat
vier farbige Cinch-Stecker. Jedes Kabel gehört zu einem Deck - die roten
und schwarzen Stecker liefern das Kontrollsignal an die Audioschnittstelle,
während die weissen und gelben Stecker Audio von den TRAKTOR Scratch
Decks aufnehmen.
Der weibliche Teil jedes Multicore Kabels hat sechs Cinch-Stecker: 2 weibli-
che und 4 männliche.Jedes Kabel gehört zu einem Deck und nimmt jeweils
das Kontrollsignal des Platten- oder CD-Spielers über die roten und weissen
Stecker mit dem Namen Player (TT/CD) auf.Das Signal wird nun aufgespalten:
ein Teil geht über die XLR-Verbindung in die AUDIO 8 DJ und ein Teil geht
durch die männlichen Cinch-Kabel mit dem Namen Mixer (TT/CD) in den
Mixer.Gleichzeitig wird durch das zweite Paar männlicher Cinch-Stecker mit
dem Namen Mixer (Line In) Audio aus TRAKTOR Scratch in den Line Eingang
des Mixers geliefert.
TRAKTOR SCRATCH – 13
