3.1.1 Kühlung
Die folgende Tabelle zeigt den erforderlichen
Mindestabstand um die AFR- und/oder VSI-Gehäuse für
die Sicherstellung einer ausreichenden Kühlung. Da die
Ventilatoren die Luft von unten nach oben blasen, sollte ein
Lufteinlass nicht direkt über einem Luftauslass positioniert
werden.
Die folgenden Mindestabstände zwischen zwei Gehäusen
oder einem Gehäuse und einer nicht wärmeableitenden
Wand müssen eingehalten werden. Dies gilt, wenn Freiraum
auf der gegenüberliegenden Seite vorhanden ist.
HINWEIS: Wenn ein Gehäuse zwischen zwei Wände
gestellt wird, muss ein Mindestabstand von 200 mm auf
jeder Seite eingehalten werden.
3.2

Schaltschrank montage

3.2.1 Kühlung
Wenn der der AFR oder VSI in einem Schaltschrank
installiert wird, muss der Luftstrom der Kühlventilatoren
berücksichtigt werden.
Tabelle 5 Luftstrom der Kühlventilatoren
Baugröße Modell
E46 175
F46 250
F69* 175
G46 375
H46 500
H69* 375
I46 750
I69* 500
J46 1000
J69* 650
K46 1500
K69* 1000
*Vorläufige Daten.
HINWEIS: Für die Modelle 1000 bis 1500 muss der
erwähnte Luftstrom gleichmäßig auf die beiden
Gehäuse verteilt werden.
14 Montage
3
Luftstrom [m /Stunde]
510
800
1020
1600
2400
3200
4800

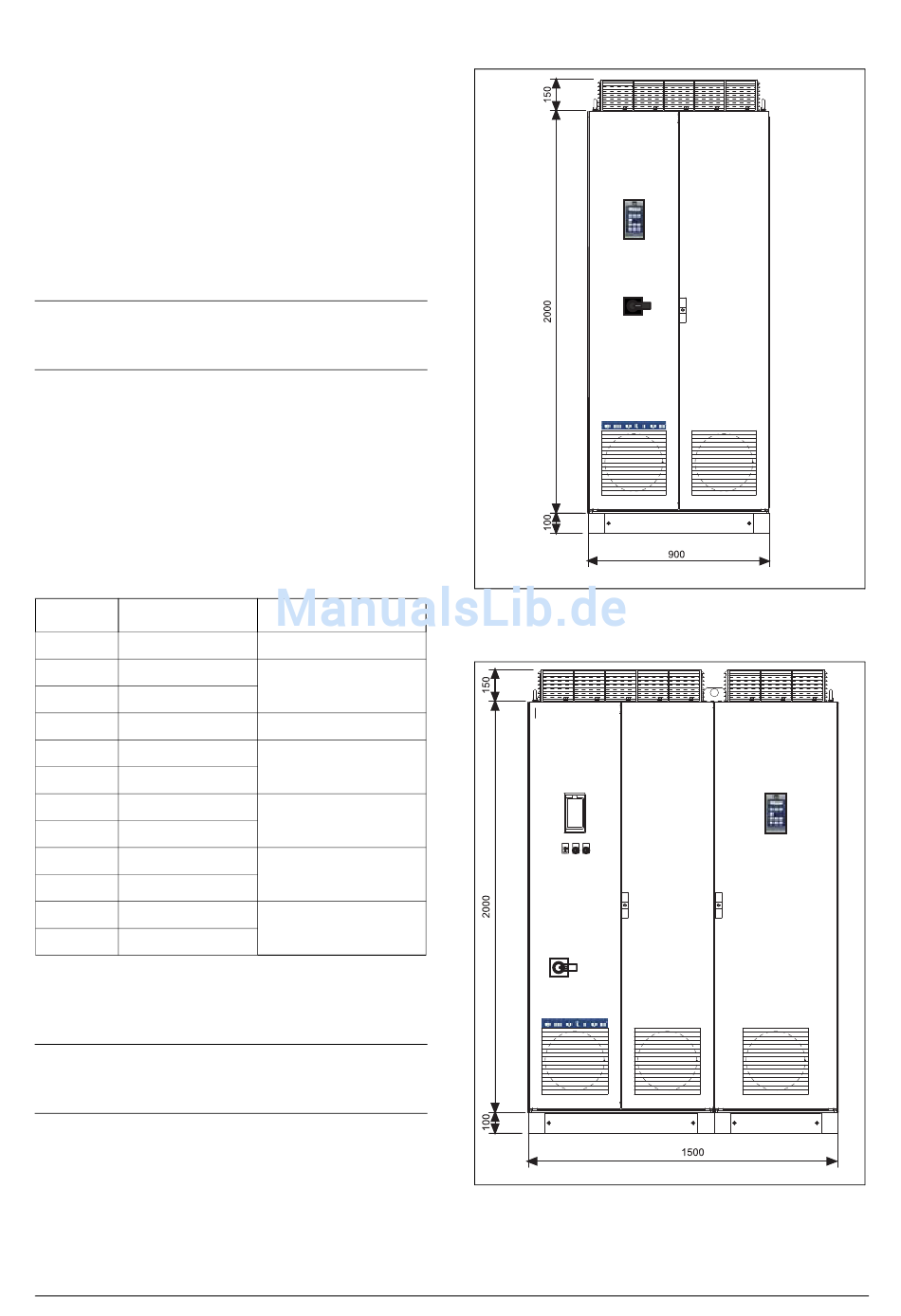

3.2.2 Montagepläne
Abb. 9 VFXR/FDUL46: Typ 146 bis 250
Abb. 10 VFXR/FDUL46: Typ 300 bis 500
Emotron AB 01-5076-02r1
