2.1.2 Frequenzumrichter mit AFR
(das gelieferte Produkt)
Eine AFR-Einheit ist im Wesentlichen ein (über einen
Filter) gesteuerter Eingangsgleichrichter, wobei die IGBTs
als aktive Gleichrichter verwendet werden, siehe Abb. 3. Die
Hauptvorteile bestehen in einem echten 4Q-Betrieb, d. h.
einem bidirektionalen Energiefluss, und sinusförmigen
Netzströmen mit niedrigen Oberschwingungen.
AFR = AFE + LCL-Filter

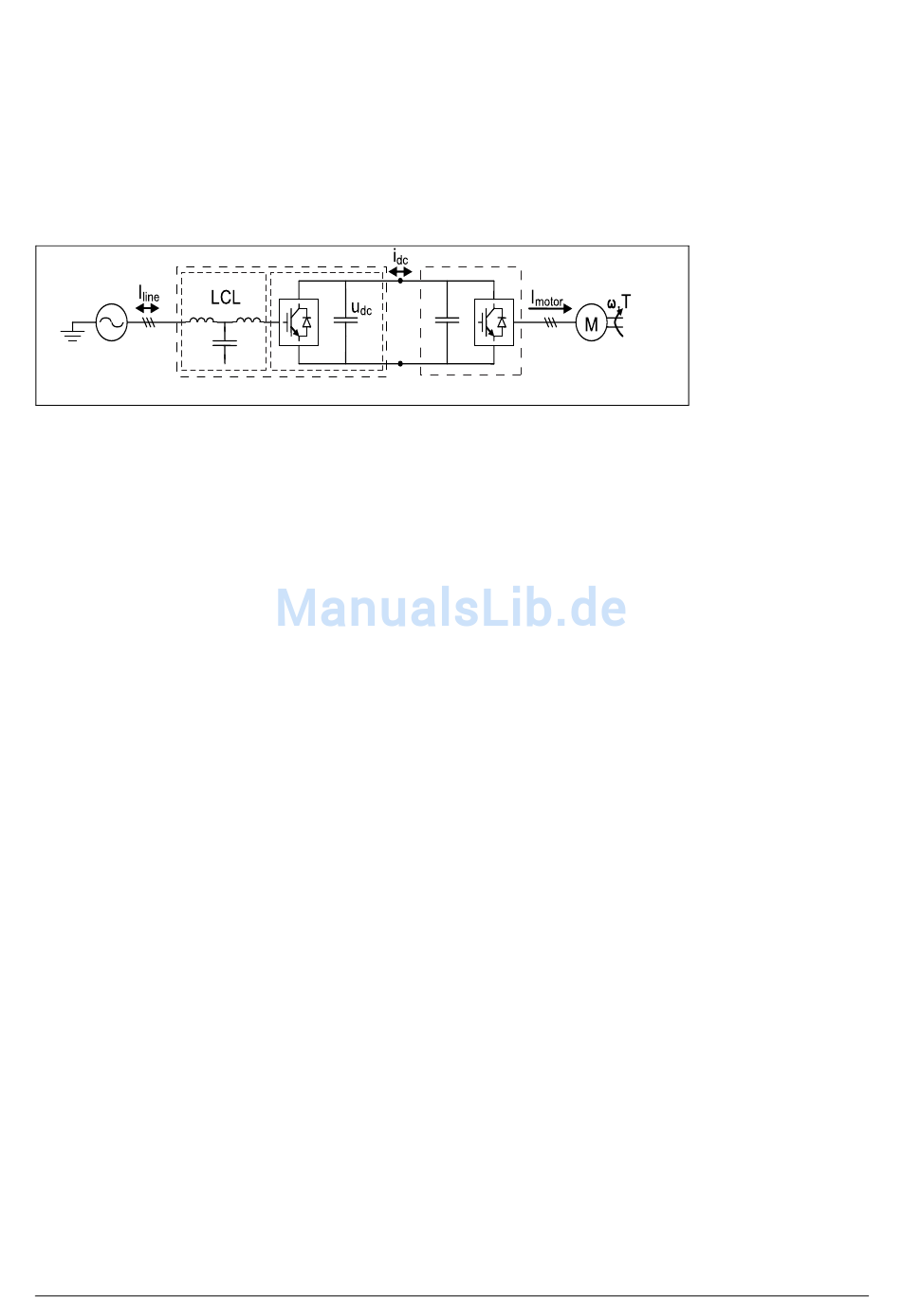

Abb. 3 VSI mit AFR.
Die AFR-Einheit wird so gesteuert, dass die Energie
zwischen dem Motor und dem Netz im Gleichgewicht
bleibt. Dies wird durch die Steuerung der
Zwischenkreisspannung (Udc) erreicht. Weitere Funktionen
bestehen in der Möglichkeit zur
Blindleistungskompensation und zur Erhöhung der
Zwischenkreisspannung.
