3.

Montage

In diesem Kapitel wird die Montage des Frequenzumrichters
beschrieben.
Vor Beginn der Montage müssen alle Einzelheiten geplant
werden.
• Stellen Sie sicher, dass der Frequenzumrichter für den
Montagebereich geeignet ist.
• Der Montagebereich muss das Gewicht des
Frequenzumrichters tragen können.
• Ist der Frequenzumrichter stoß- und/oder
vibrationssicher?
• Überprüfen Sie die Umgebungsbedingungen, spezifische
Daten, den benötigten Kühlluftstrom, die
Kompatibilität des Motors usw.
• Informieren Sie sich über das Anheben und den
Transport des Frequenzumrichters.
3.1

Transportanweisungen

Die Einheit kann am einfachsten über die Aufhängeösen
oben am Gehäuse angehoben werden, siehe Abb. 7.
Achten Sie beim Anheben darauf, nicht die Luftauslässe zu
beschädigen.
Hinweis: Um während des Anhebens der Einheit
Gefahren für Personen oder Beschädigungen zu
vermeiden, sollten die Aufhängeösen oben an der
Einheit verwendet werden.
Luftauslass
RITTAL
21
Aufhängeöse

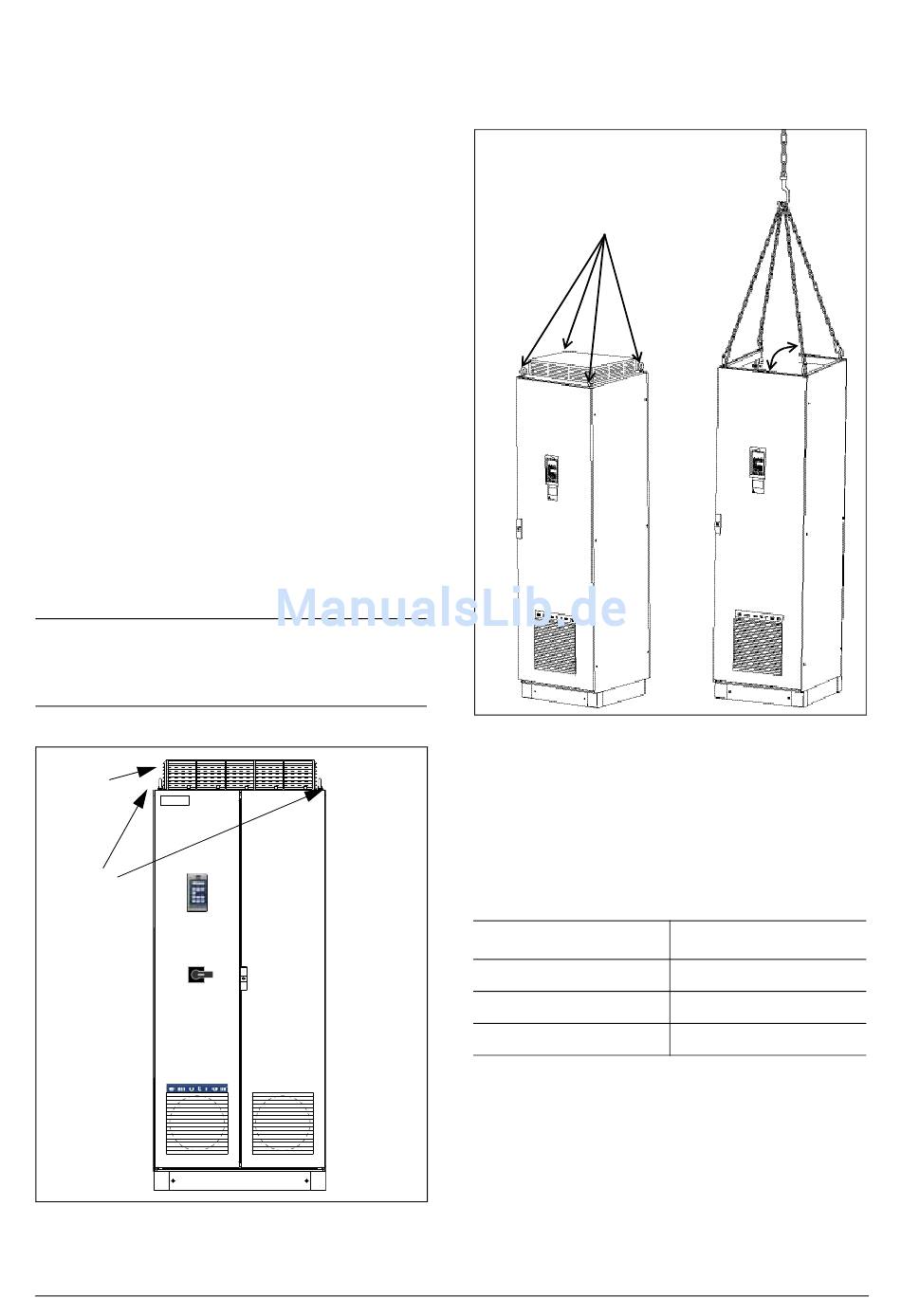

Abb. 7 Verwenden der Aufhängeösen.
Emotron AB 01-5076-02r1
RITTAL RITTAL RITTAL RITTAL
Lastösen
Fig. 8 Entfernen Sie die obere Einheit, und verwenden Sie
die Lastösen,um die einzelne Einheit (600 mm oder
900 mm) anzuheben.
Einschrank-Umrichter können mithilfe der angebrachten
Lastösen und Anschlagmitteln, wie in der obigen Abbildung
Fig. 3 gezeigt, sicher angehoben und transportiert werden.
Abhängig vom Winkel A (in Fig. 3),
sind die folgenden Lasten zulässig:
Winkel A
45 °
60 °
90 °
Kontaktieren Sie Emotron für Transportanleitungen zu
anderen Schrankgrößen.
A°
Zulässige Last
4 800 N
6 400 N
13 600N
Montage 13
