2.2 Emotron AFR-Gehäusekonzept

2.2.1 Einzelantriebsanwendungen

Der regenerative Frequenzumrichter von Emotron, also ein
VFXR oder ein FDUR, besteht aus einer AFR-Einheit, d. h.
einem AFE und Filtern, und einem VSI, also einem
Emotron VFX oder FDU. Das Konzept wurde als
Gehäuselösung ausgeführt, siehe Abb. 4.

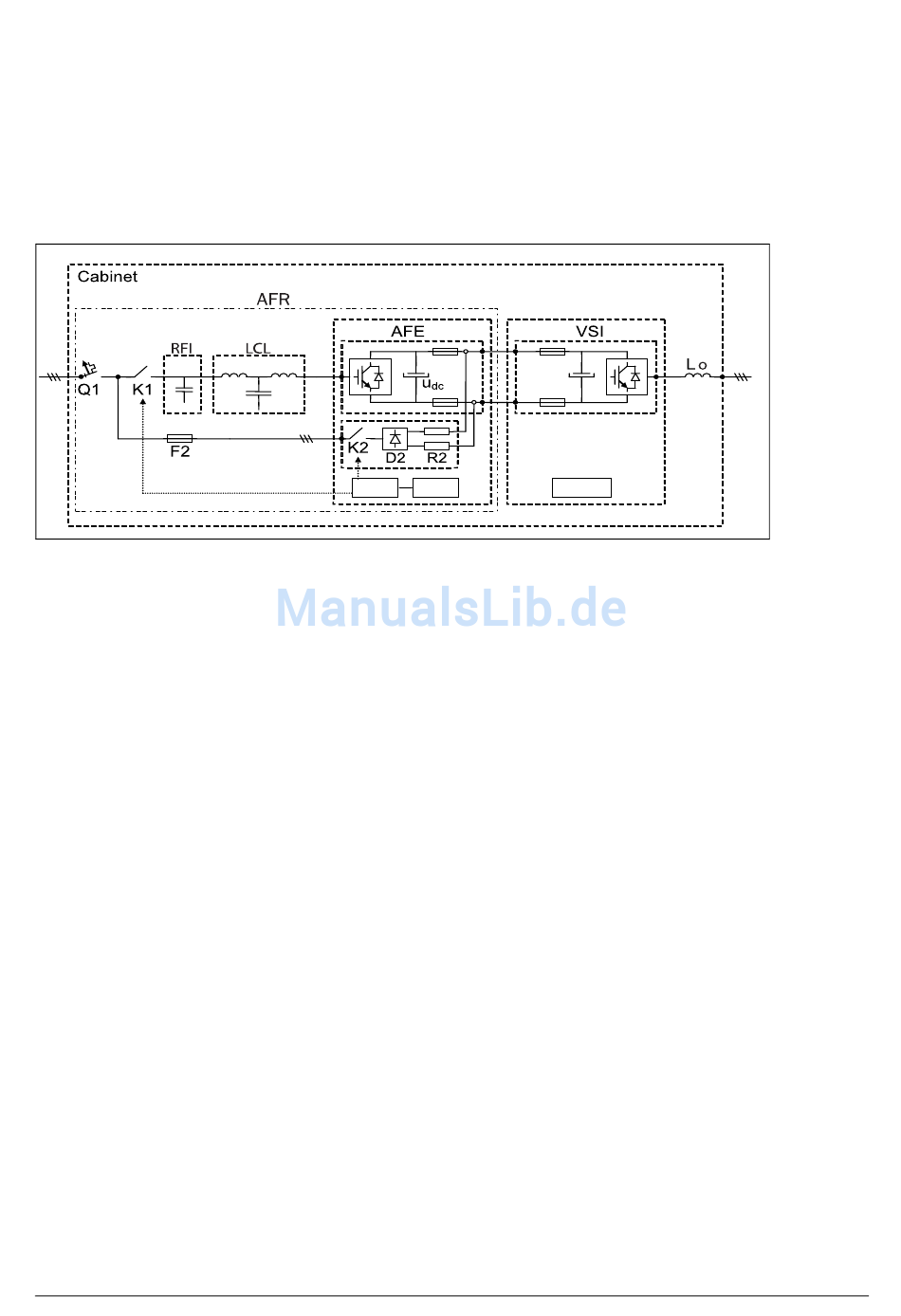

Abb. 4 Einzelantrieb in einem Gehäuse
Komponenten:
• Gehäuse – IP54-Gehäuse mit Türlüftern
• Q1 – Leistungsschalter
• K1 – Netzschütz
• RFI – EMV-Filter
• LCL – LCL-Filter
• F2 – Leistungsschalter für den Vorladekreis
• AFE – Emotron AFE-Modul mit externer 24-V-
Spannungsversorgung und integriertem Vorladekreis
(K2, D2, R2)
• AFR – Emotron AFE und Filter
• VSI – VSI-Modul mit DC-Einspeisung, d. h.
Emotron VFX oder FDU
• CB – Steuerplatine
• SBS – Externe Spannungsversorgung
• Lo – Ausgangsdrossel
2.2.2 Allgemeine DC-Bus-
Anwendungen
Für allgemeine DC-Bus-Anwendungen enthält das Gehäuse
nur den AFR-Teil der Abb. 4, d. h. alles außer dem VSI und
der Lo.
