2.

Allgemeine Beschreibung

Der Emotron AFR ist eine regenerative AFE-Einheit (Active
Front End), die zusammen mit Emotron-Umrichtern (VSIs
wie VFX oder FDU) einen kompletten VSI bildet. Der
Emotron AFR besteht aus einem aktiven
Gleichrichtermodul und einem LCL-Filter. Die
Hauptaufgabe des Emotron AFR besteht in der
Gleichrichtung der AC-Netzspannung in DC-Spannung,
die in die VSIs eingespeist oder von diesen regeneriert wird.
Dies wird mit minimalen Auswirkungen auf die
Netzspannung über das aktive Gleichrichtermodul erreicht,
das sinusförmige Eingangsströme mit einem sehr niedrigen
Oberschwingungsanteil, in der Regel eine THD(I) unter
5 %, liefert.
ACHTUNG!
!
Setzen Sie sich immer erst mit Emotron in
Verbindung, bevor Sie einen AFR an einen
Standard-VSI anschließen.
2.1 Frequenzumrichter – VSI

2.1.1 Standard-VSI (zum Vergleich)

Ein Standard-VSI besteht aus einem Gleichrichter- und
einem Umrichtermodul. Das Gleichrichtermodul (Front-
End) besteht aus einer 6-Puls-Diodenbrücke, d. h. aus
einem DFE (Diode Front-End), und das Umrichtermodul
besteht aus IGBTs mit antiparallelen Freilaufdioden, siehe
Abb. 2. Die Hauptvorteile von DFEs sind ihre einfache und
stabile Bauweise sowie der hohe Wirkungsgrad bzw. die
geringen Verluste, die hiermit erreicht werden. Als
Hauptnachteile stehen dem gegenüber der Leistungsfluss in
nur eine Richtung und der hohe Oberschwingungsanteil im
Netzstrom mit einer typischen THD von 30-40 %.

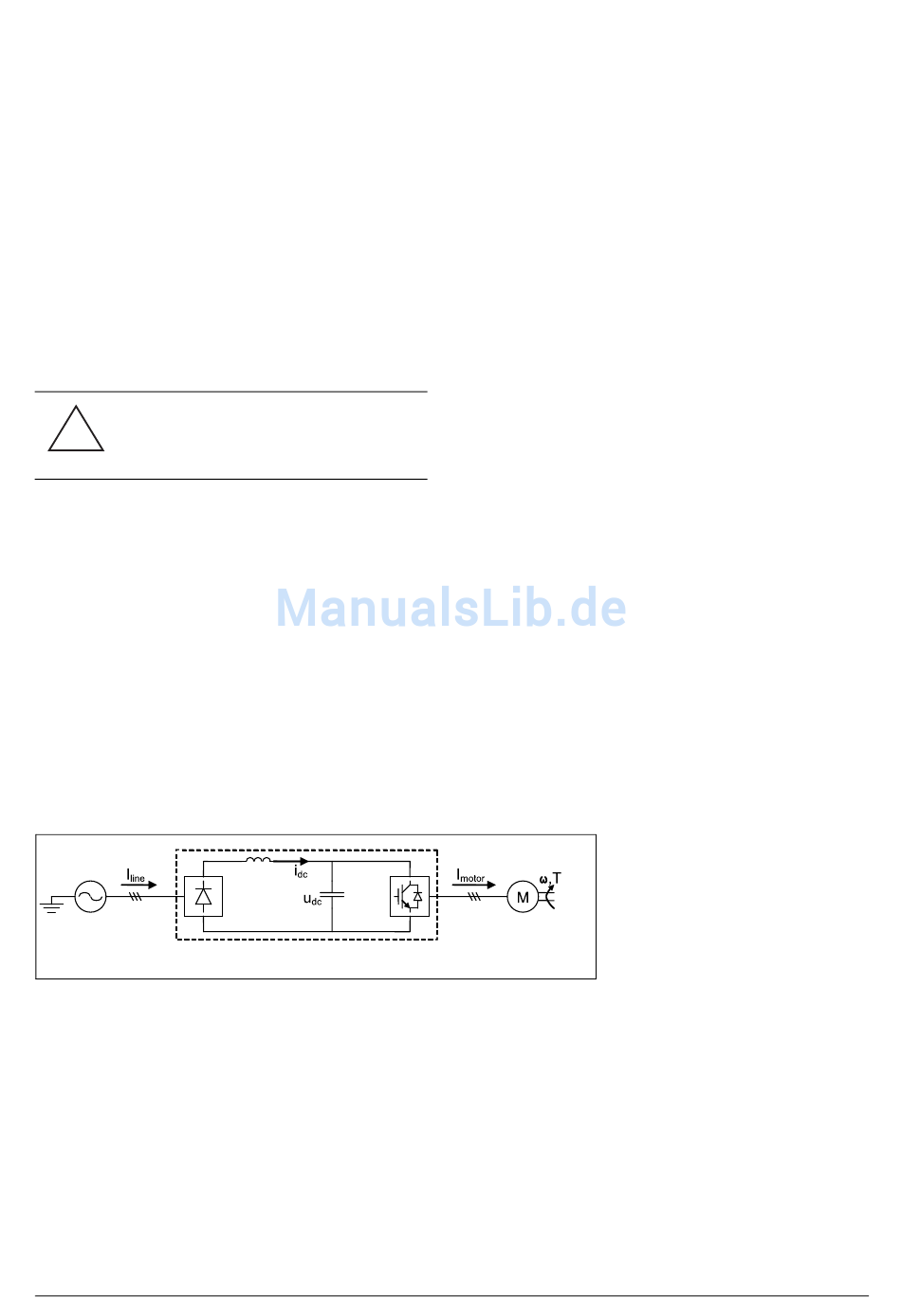

Abb. 2 Standard-Frequenzumrichter.
Emotron AB 01-5076-02r1 Allgemeine Beschreibung 7
