1.2. Handelsnaam en adres van de fabrikant
Handelsnaam: Calpeda S.p.A.
Adres: Via Roggia di Mezzo 39
36050 Montorso Vicentino (Vicenza) – Italia
www.calpeda.it
1.3. Geautoriseerde operatoren
Dit product is bestemd voor ervaren operatoren
zoals eindgebruikers van het product, maar ook voor
gespecialiseerde technici (zie de symbolen eerder in dit
handboek).
De eindgebruiker mag geen handelingen uitvoeren
i
die voorbehouden zijn aan gespecialiseerde
technici. De fabrikant is niet verantwoordelijk voor
schade die voortvloeit uit het niet in acht nemen
van deze regel.
1.4. Garantie
Verwijs voor de garantie op de produkten naar de algemene
verkoopvoorwaarden.
De garantie omvat GRATIS vervanging of reparatie
i
van de defecte onderdelen (die door de fabrikant
erkend zijn).
De garantie van het apparaat vervalt:
- wanneer het gebruik niet overeenkomstig de instructies
en normen zoals die in dit handboek zijn beschreven is;
- in het geval van wijzigingen of variaties die willekeurig
zijn aangebracht zonder toestemming van de fabrikant
(zie par. 1.5);
- in het geval van ingrepen van technische aard die
uitgevoerd zijn door personeel dat daarvoor van de
fabrikant geen toestemming had;
- in het geval van niet uitgevoerd onderhoud zoals dat
voorzien is in dit handboek.
1.5. Technische servicedienst
Iedere willekeurige informatie over de documentatie, de
service en onderdelen van het apparaat kan aangevraagd
worden bij: Calpeda S.p.A. (zie par. 1.2).

2. TECHNISCHE BESCHRIJVING

Pompaanduiding =
centrifugaalpompen: de elektromotor met verlengde
as direct gekoppeld aan de pomp.
Aansluitingen: draadaansluitingen volgens ISO 228/1
(BS 2779).
NMX: versie met roestvrij stalen (AISI 304).
NMXL: versie met roestvrij stalen (AISI 316).
2.1. Voorzien gebruik
Standaard uitvoering
Voor schone vloeistoffen zonder abrassieve, explosieve of
agressieve stoffen voor het pompmateriaal.
De vloeistoftemperatuur van minimaal -10°C tot
maximaal + 90 °C.
O-ringen EPDM: niet geschikt voor het verpompen van
olie.
2.2. Onjuist gebruik dat redelijkerwijs te voor-
zien valt
Het apparaat is uitsluitend ontworpen en gemaakt voor
het gebruik dat beschreven is in par. 2.1.
Het is ten strengste verboden om het apparaat
onjuist te gebruiken en voor doeleinden die niet
beschreven zijn in dit handboek.
Het onjuiste gebruik van het product tast de
veiligheids- en efficiëntiekenmerken van het apparaat
aan. De firma Calpeda S.p.A. kan niet verantwoordelijk
worden gehouden voor defecten of ongelukken die te
wijten zijn aan het niet in acht nemen van de hierboven
omschreven verboden.
NMX Rev100000286_01 - Bedieningsvoorschrift
Blokbouw
NMX
2.3. Markering

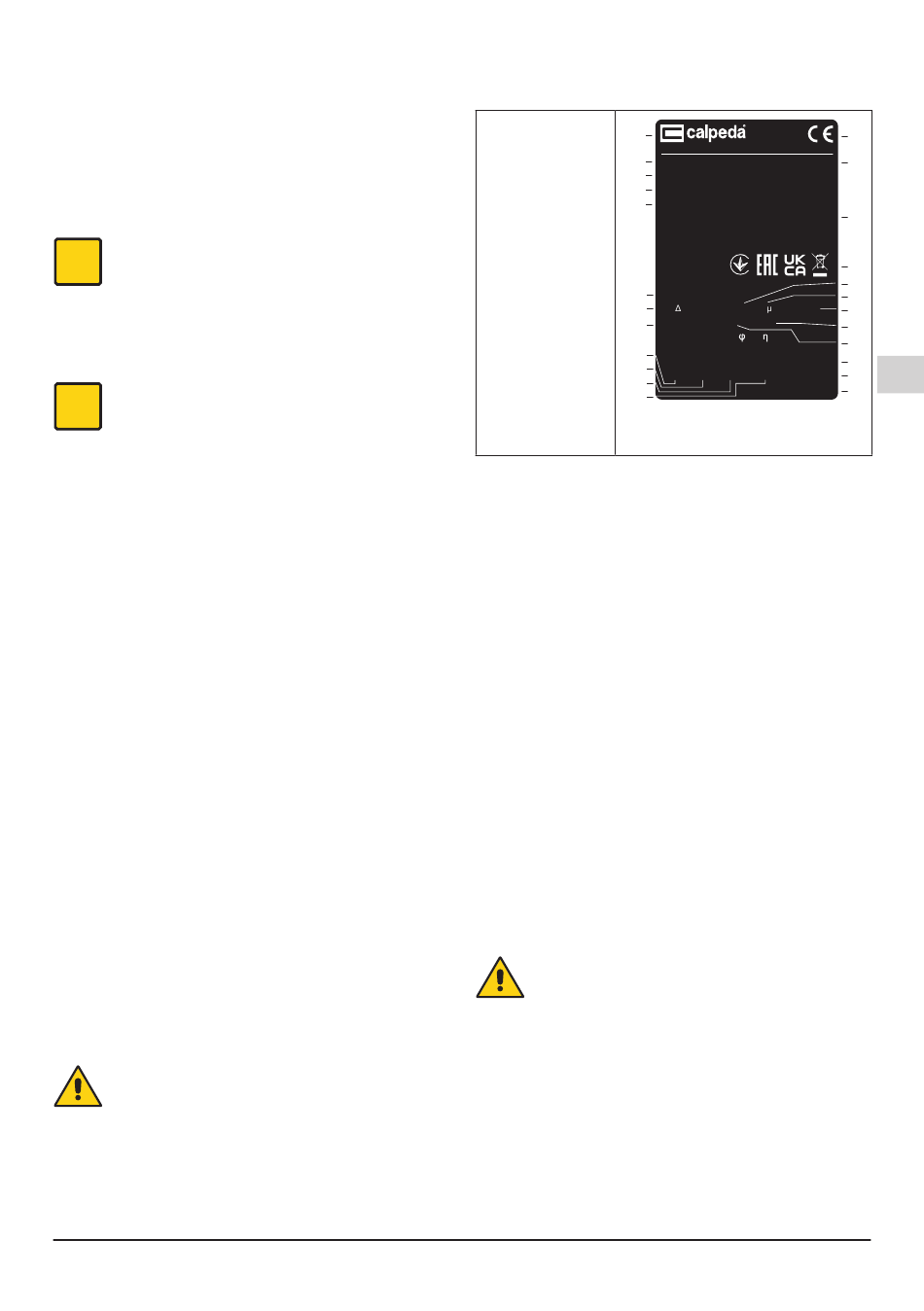

Hieronder staat een kopie van het identificatieplaatje dat
zich op de buitenkant van de pomp bevindt.
0 Fabrikant
0
1 Pomptype
2 Capaciteit
1
3 Opvoerhoogte
2
4 Motorvermogen
3
5 Voeding voltag
21
6 Frequentie
7 Nom. motorstroom
8 Toerental tpm
9 Operation Duty
10 Insul. class
11 Certificaat
12 AAAA het
4
fabricagejaar
5
12 XXXX Serienummer
13 Gewicht 8
14 Opmerkingen
15 Voltag
15
16 % carico
16
17 Power factor
17
18 Efficiency
18
19 Protection
20 Efficiency motor
21 Efficiency pomp
22 Condensator

3. TECHNISCHE EIGENSCHAPPEN

3.1. Technische gegevens
Afmetingen en gewicht (zie technische catalogus).
Nominale snelheid 2900/3450 rpm
IP 54-bescherming (IP 55 speciale uitvoering).
Netspanning/frequentie:
- maximaal 240V 1~ 50/60 Hz
- maximaal 480V 3~ 50/60 Hz
Controleer de beschikbare frequentie en voltage.
(de gegevens moeten overeenkomen met het motor
typeplaatje).
Met de electrische gegegens op het motor typeplaatje
bedoeld men het nominale motorvermogen.
Geluidsniveau: ≤ 70 dB(A).
Aantal starts per uur maximaal 30 met regelmatige
interval.
Maximum toegestane werkdruk is: 100 m (10 bar).
Maximale zuigdruk: PN (Pa) - Hmax (Pa).
3.2. Omgeving waarin de pomp wordt geplaatst
Installatie in een goed geventileerde ruimte die
beschermd wordt tegen weersinvloeden, met een
maximum omgevingstemperatuur -10°C tot +40 °C.
Relatieve vochtigheid: 10% tot 55% niet-condenserend.
Maximale hoogte 1000 m boven de zeespiegel.

4. VEILIGHEID

4.1. Algemene gedragsregels
Alvorens het product te gebruiken is het
noodzakelijk om alle veiligheidsaanwijzingen te
kennen.
Alle technische instructies voor het functioneren en de
aanwijzingen voor de diverse passages, van het transport
tot aan de definitieve afvoer, die hier zijn gegeven, moeten
aandachtig gelezen en opgevolgd worden.
De gespecialiseerde technici moeten de verordeningen,
reglementen, normen en wetten van het land waarin de
pomp is verkocht in acht nemen.
Het apparaat is conform de geldende veiligheidsnormen.
Het onjuiste gebruik kan letsel aan personen of dieren en
schade aan zaken toebrengen.
De fabrikant wijst elke verantwoordelijkheid af in het geval
van dergelijk letsel en/of schade of bij een gebruik onder
omstandigheden die anders zijn dan die op het plaatje zijn
Montorso (VI) Italy IT 00142630243
Made in Italy
XXXXXXX AAAAXXXXX
Q min/max X/X m
/h
3
H max/min X/X m
ESCC2900 MEI≥ XX η
XXXXXXXX
XX kW (XXHp)
S.F.
230 /400Y V3~50Hz (XX F) X/X A
n XXXX/min l.cl. X
S1
V % cos
XXX XXX XXX XXX
XXX XXX XXX XXX
XX kg
XXX XXX XXX XXX IP XX
IEC 60034-1 IECX/X
