Calpeda NMX Bedienungsanleitung Seite 76

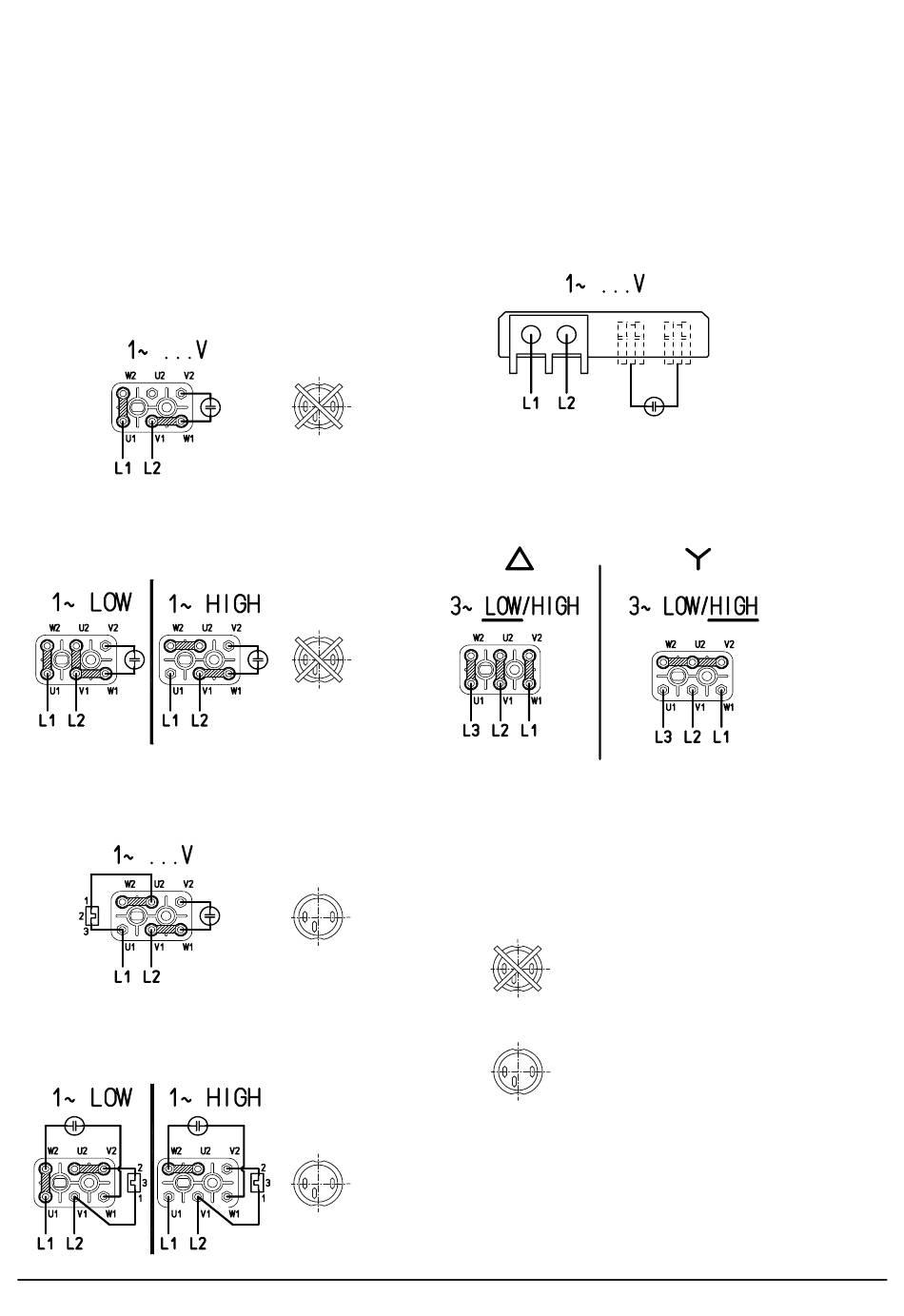

Fig. 12.5
Schema elettrico
Electrical diagram
Schaltbild
Schéma électrique
Esquema eléctrico
电气图
VERSIONE MONOFASE CON PORTACONDENSATORE
SINGLE-PHASE VERSION WITH CAPACITOR HOLDER
EINPHASIGE AUSFÜHRUNG MIT KONDENSATORHALTERUNG
VERSION MONOPHASÉE AVEC PORTE CONDENSATEUR
VERSIÓN MONOFÁSICA CON PORTA CONDENSADOR
singolo voltaggio con termoprotettore interno
single voltage with internal thermal protector
Einzelspannung mit internem Thermoschutz
tension unique avec protection thermique interne
voltaje único con protector térmico interno
doppio voltaggio con termoprotettore interno
double voltage with internal thermal protector
Doppelspannung mit internem Thermoschutz
double tension avec protection thermique interne
doble voltaje con protector térmico interno
singolo voltaggio con termoprotettore esterno
single voltage with external thermal protector
Einzelspannung mit externem Thermoschutz
tension unique avec protection thermique externe
voltaje único con protector térmico externo
doppio voltaggio con termoprotettore esterno
double voltage with external thermal protector
Doppelspannung mit externem Thermoschutz
double tension avec protection thermique externe
doble voltaje con protector térmico externo
76 / 80
VERSIONE MONOFASE SENZA PORTACONDENSATORE
SINGLE-PHASE VERSION WITHOUT CAPACITOR HOLDER
EINPHASIGE AUSFÜHRUNG OHNE KONDENSATORHALTERUNG
VERSION MONOPHASÉE SANS PORTE CONDENSATEUR
VERSIÓN MONOFÁSICA SIN PORTA CONDENSADOR
VERSIONE TRIFASE
THREE-PHASE VERSION
DREIPHASIGE AUSFÜHRUNG
VERSION TRIPHASÉE
VERSIÓN TRIFÁSICA
termoprotettore interno agli avvolgimenti
thermal protector inside the winding
Thermoschutz innerhalb der Wicklung
protecteur thermique à l'intérieur du bobinage
protector térmico en el interior del bobinado
termoprotettore esterno agli avvolgimenti
thermal protector outside the winding
Thermoschutz außerhalb der Wicklung
protecteur thermique externe au bobinage
protector térmico externo al bobinado
connessione lato utente
L1, L2, L3
user side connection
benutzerseitiger Anschluss
connexion côté utilisateur
conexión lado usuario
NMX Rev100000286_01
