1.2. Firmenbezeichnung und Adresse vom Hersteller
irmenbezeichnung: Calpeda S.p.A.
Adresse: Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza / Italien
www.calpeda.it
1.3. Autorisiertes Bedienungspersonal
Dieses Gerät richtet sich an erfahrene Bediener,
welche Endverbraucher und spezialisierte Techniker
sein können (siehe Auflistung der Symbole hier oben).
Dem Endverbraucher ist es strengstens
i
verboten, Maßnahmen vorzunehmen, welche
ausschließlich von spezialisierten Techniker
durchgeführt werden dürfen. Der Hersteller
haftet nicht für Schäden, welche aus der
Nichtbeachtung dieses Verbotes resultieren.
1.4. Garantie
Bzgl. der Garantie über die Produkte muss man sich
auf die allgemeinen Verkaufsbedingungen beziehen.
Die Garantie umfasst den KOSTENLOSEN
i
Ersatz oder die KOSTENLOSE Reparatur
der defekten Teile (welche als defekt vom
Hersteller anerkannt werden).
Die Garantie erlischt:
- Wenn das Gerät nicht unter Beachtung der
Anweisungen und Normen verwendet wird, welche in
diesem Handbuch beschrieben sind.
- Wenn Änderungen am Gerät ohne Genehmigung
seitens des Herstellers vorgenommen werden (siehe
Abschnitt 1.5).
- Wenn technische Servicemaßnahmen vom Personal
durchgeführt werden, welches nicht vom Hersteller
autorisiert worden ist.
- Wenn die in diesem Handbuch beschriebenen
Wartungsmaßnahmen nicht beachtet werden.
1.5. Technisches Service
Für weitere Informationen über Dokumentation,
Service-Dienstleistungen und Geräteteile wenden Sie
sich bitte an: Calpeda S.p.A. (Abschnitt 1.2).

2. TECHNISCHE BESCHREIBUNG

Bezeichnung der pumpe = NMX Kreiselpumpen
in Blockbauweise; Motor und Pumpe zu einem
Blockaggregat verbunden mit gemeinsamer Welle.
Anschlußstutzen: Gewindestutzen DIN-ISO 228/1.
NMX: Ausführung aus Edelstahl (AISI 304).
NMXL: Ausführung aus Edelstahl (AISI 316).
2.1. Zweckentsprechende Verwendung
Standardausführung
Für reine nicht-explosive Flüssigkeiten, ohne abrasive
oder feste Bestandteile, die Pumpenwerkstoffe nicht
angreifend.
Mediumstemperatur: von -10 °C bis +90 °C.
Wenn die Dichtungsringe aus EPDM- Kautschuk sind,
ist die Pumpe nicht für Ölbetrieb geeignet.
2.2. Vernünftigerweise vorhersehbare Fehlan-
wendung
Das Gerät wurde ausschließlich zu den im Abschnitt
2.1 beschriebenen Zwecken entworfen und hergestellt.
Die Verwendung vom Gerät zu anderen
unzulässigen Zwecken oder unter in diesem
Handbuch nicht vorgesehenen Bedingungen
ist strengstens verboten.
Die Fehlanwendung
seine Sicherheits- und Effizienzmerkmale. Calpeda
haftet nicht für Mängel oder Unfälle, welche aus der
Nichtbeachtung der oben beschriebenen Verbote
resultieren.
NMX Rev100000286_01 - Betriebsanleitung
des Produktes verringert
2.3. Kennzeichnung

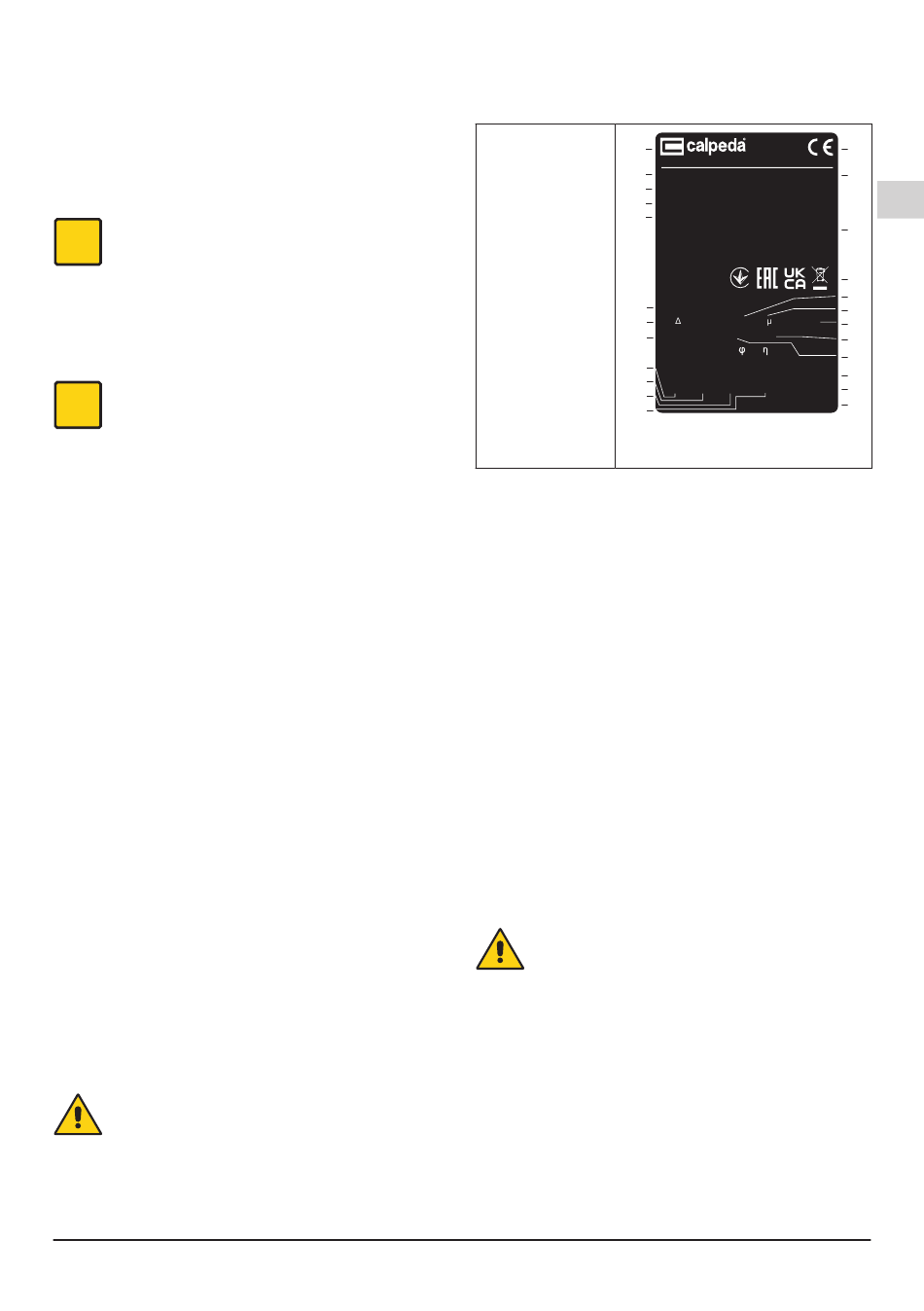

Im Folgenden finden Sie eine Kopie des Kennschildes
(siehe Abb. 1), welches am Außengehäuse der Pumpe
angebracht ist.
0 Hersteller
0
1 Pumpentyp
2 Fördermenge
1
3 Förderhöhe
2
4 Nennleistung
3
5 Stufenanzahl
6 Frequenz 21
7 Nennstrom
8 Nenndrehzahl
9 Betriebsart
10 Isolationsklasse
11 Bemerkungen
12 AAAA Baujahr
4
12 XXXX
5
Seriennummer
13 Gewicht 8
14 Bemerkungen
15 Nennleistung
15
16 %
16
17 Leistungsfaktor
17
18 Wirkungsrad
18
19 Schutzart
20 Motor Effizienz
21 Pumpen Effizienz
22 Kondensator

3. TECHNISCHE MERKMALE

3.1. Technische Daten
Abmessungen und Gewicht (siehe Katalog).
Nenndrehzahl 2900/3450 rpm
Schutzklasse IP 54 (IP 55 Sonderausführung)
Netzspannung / Frequenz:
- bis 240V 1~ 50/60 Hz
- bis to 480V 3~ 50/60 Hz
Prüfen Sie die vorhandene Spannung und Frequenz
auf Übereinstimmung mit den Daten auf dem
Typenschild des Motors.
Die elektrischen Daten auf dem Typenschild beziehen
sich auf die Nennleistung des Motors.
Schalldruck: ≤ 70 dB (A).
Max. Anlaufzahl pro Stunde: 30 Starts.
Höchstzulässiger Pumpenenddruck: 100 m (10 bar).
Maximaler Saugdruck: PN (Pa) - Hmax (Pa).
3.2. Aufstellungsort der Pumpe
Einsatz nur in gut
Witterungseinflüsse geschützten Räumen.
Raumtemperatur -10°C
Luftfeuchtigkeit: 10% bis 55% nicht kondensierend.
Maximale Aufstellungshöhe: 1.000 m über dem
Meeresspiegel.

4. SICHERHEITSMASSNAHMEN

4.1. Allgemeine Verhaltensregeln
Vor Gerätegebrauch ist es wesentlich, alle
Sicherheitshinweise sorgfältig durchzulesen.
Lesen und beachten Sie alle technische Anweisungen,
Betriebsanleitungen und Hinweise über sämtliche
Arbeitsphasen, vom Transport bis zur endgültigen
Entsorgung, welche in diesem Handbuch geschrieben
sind.
Die spezialisierten Techniker sind dazu verpflichtet,
sämtliche Regelungen, Normen und Gesetze zu
beachten, welche in dem Aufstellungsland gelten, wo
die Pumpe verkauft worden ist. Das Gerät entspricht
den geltenden Sicherheitsnormen.
Eine unsachgemäße Verwendung kann jederzeit zu
Schäden an Menschen, Tiere oder Sachen führen.
Der Hersteller schließt jegliche Haftung aus, falls
solche Schäden aus Betriebsbedingungen resultieren,
welche von den in diesem Handbuch bzw. am
Kennschild angegebenen Bedingungen abweichen.
Montorso (VI) Italy IT 00142630243
Made in Italy
XXXXXXX AAAAXXXXX
Q min/max X/X m
/h
3
H max/min X/X m
ESCC2900 MEI≥ XX η
XXXXXXXX
XX kW (XXHp) S.F.
230 /400Y V3~50Hz (XX F) X/X A
n XXXX/min l.cl. X
S1
V % cos
XXX XXX XXX XXX
XXX XXX XXX XXX
XX kg
IP XX
XXX XXX XXX XXX
IEC 60034-1 IECX/X
belüfteten und gegen
