Descripción Técnica; Características Técnicas; Seguridad - Calpeda Nmx Bedienungsanleitung

1.2. Nombre y dirección del Fabricante
Nombre: Calpeda S.p.A.
Dirección: Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza / Italia
www.calpeda.it
1.3. Operadores autorizados
El producto está dirigido a operadores con experiencia,
entre los usuarios finales del producto y los técnicos
especializados (véanse los símbolos más arriba).
Está prohibido
i
operaciones reservadas
especializados. El fabricante no se hace
responsable de daños causados por el
incumplimiento de esta prohibición.
1.4. Garantía
Para la garantía de los productos, consulte los
términos y condiciones de venta.
La garantía incluye la sustitución o la reparación
i
GRATUITA de
(reconocidas por el fabricante).
La garantía del aparato queda anulada:
- Si el uso del aparato no es conforme a las instrucciones y a
las normas que se describen en este manual.
- En caso de modificaciones o variaciones realizadas
de manera arbitraria sin la autorización del Fabricante
(véase pár. 1.5).
- En casos de intervenciones de asistencia técnica realizadas
por personal no autorizado por el Fabricante.
- En caso de falta de mantenimiento, como es descrito
en este manual.
1.5. Servicio de asistencia técnica
Cualquier otra información sobre la documentación,
los servicios de asistencia y sobre las piezas del
aparato, puede ser pedida a: Calpeda S.p.A. (véase
pár. 1.2).
2. DESCRIPCIÓN TÉCNICA
Designación de la bomba = NMX Electrobombas
centrífugas monobloc con acoplamiento directo motor-
bomba y eje único.
Orificios: Roscados UNI-ISO 228/1.
NMX: Ejecución de acero inoxidable (AISI 304).
NMXL: Ejecución de acero inoxidable (AISI 316).
2.1. Uso previsto
Exécution normale
Para líquidos limpios, sin elementos abrasivos,
explosivos, o agresivos para los materiales de la
bomba.
Temperatura del líquido desde - 10 °C hasta +90 °C.
Con anillos de cierre en EPDM la bomba no es
adecuada para aceite.
2.2. Mal uso razonablemente previsible
El dispositivo ha sido
exclusivamente para el uso descrito en el pár. 2.1.
Está totalmente prohibida la utilización del
dispositivo para usos impropios y que no están
indicados en este manual.
El uso impropio del
características de seguridad y de eficiencia del
dispositivo, Calpeda no se hace responsable para
daños o perjuicios causados por el incumplimiento de
las prohibiciones mencionadas antes.
NMX Rev100000286_01 - Instrucciones de uso
al usuario final realizar
a los técnicos
las piezas defectuosas
diseñado y fabricado
producto deteriora
2.3. Marca

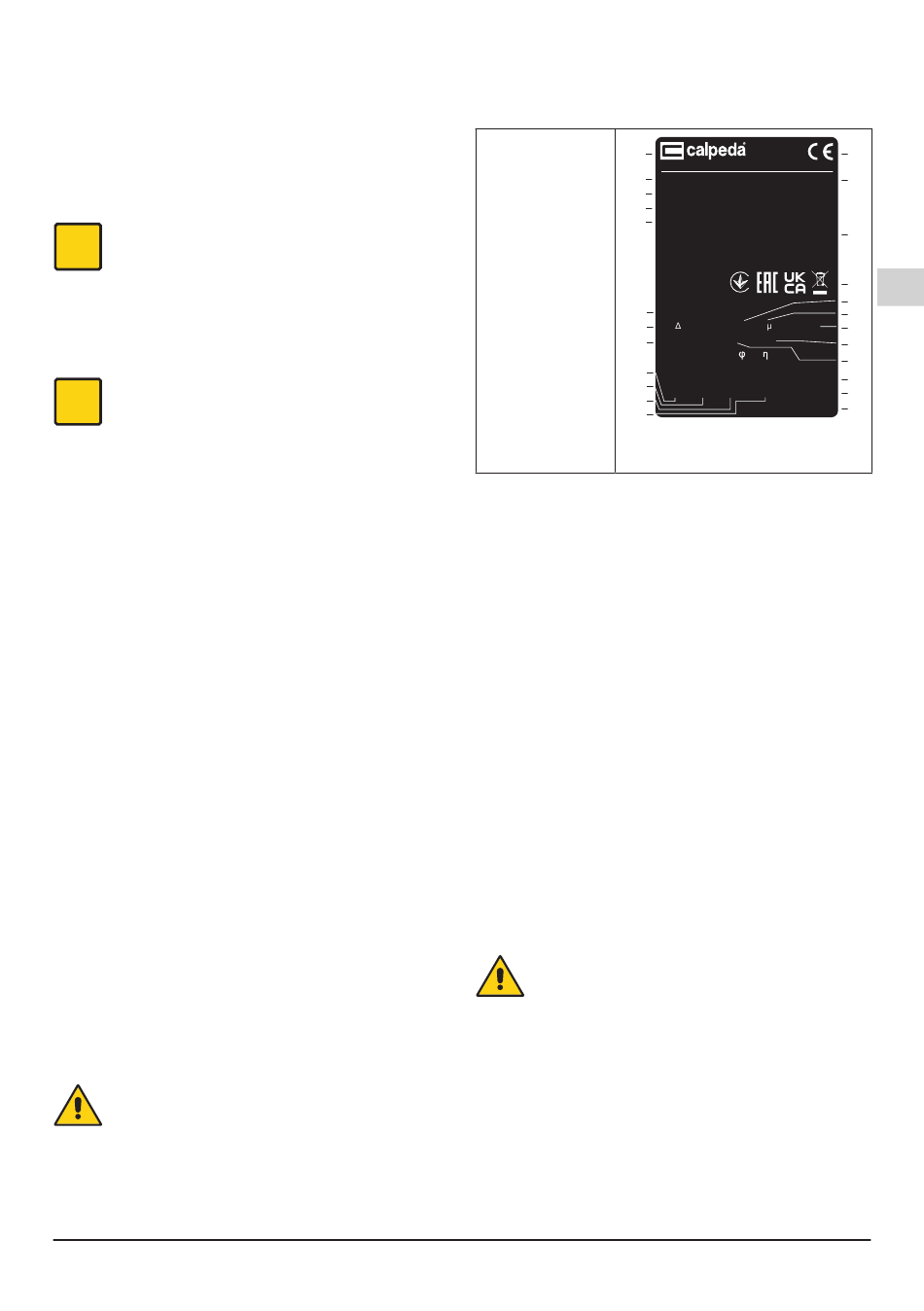

A continuación se muestra una copia de la tarjeta de
identificación (véase Fig.) presente en el exterior de
la bomba.
0 Fabricante
1 Tipo de bomba
2 Capacidad
3 Altura
4 Potencia nominal
5 Tension nominale
6 Frecuencia
7 Courant nominale
8 Velocidad de rotación
9 Factor de servicio
10 Clase de aislamiento
11 Certificaciones
12 AAAA Año de
fabricación
12 XXXX Nº de serie
13 Peso
14 Notas
15 Tension
16 % carico
17 Factor de potencia
18 Rendimiento
19 Protección
20 Eficiencia motor
21 Eficiencia bomba
22 Condensadores
3. CARACTERÍSTICAS TÉCNICAS
3.1. Datos técnicos
Dimensiones y pesos (ver catálogo técnico).
Velocidad nominal 2900/3450 rpm.
Protecciones IP 54 (construcción especial IP55)
Tensión de alimentación/ Frequencia:
- hasta 240V 1~ 50/60 Hz
- hasta 480V 3~ 50/60 Hz
Comprobar que la frecuencia y la tensión de red sea idónea
a las características eléctricas indicadas en la placa.
Los datos eléctricos indicados en la placa se refieren a
la potencia nominal del motor.
Presión acústica: ≤ 70 dB (A).
Arranque/hora máximo: n.30 en intervalos regulares.
Presión final máxima admitida en el cuerpo de la
bomba: 100 m (10 bar).
Presión máxima de aspiración: PN (Pa) - Hmax (Pa).
3.2. Lugar en que se posiciona la bomba
Electrobomba prevista para lugares aireados y
protegidos de la intemperie, con una temperatura
ambiental -10°C hasta +40°C. Humedad relativa:
desde 10% hasta 55% sin condensación.
Altitud máxima 1.000 m sobre el nivel del mar.

4. SEGURIDAD

4.1. Normas genéricas de comportamiento
Antes de utilizar el producto es necesario
conocer toda información sobre la seguridad.
Es necesario leer cuidadosamente y seguir
las instrucciones técnicas, de funcionamiento
y las indicaciones aquí contenidas para los
diferentes pasos: del transporte hasta la
eliminación final.
Los técnicos especializados deben respectar la
reglas, regulaciones, normas y leyes del País
en que se vende la bomba.
El aparato es conforme a las normas vigentes
de seguridad.
El uso impropio puede, sin embargo, causar
las
daños a personas, cosas o animales.
El fabricante
responsbailidad en caso de presentarse tales
daños o por uso del aparato en condiciones
diferentes de aquellas indicadas en la tarjeta y
0
Montorso (VI) Italy IT 00142630243
1
XXXXXXX
AAAAXXXXX
2
Q min/max X/X m /h
3
3
H max/min X/X m
21
ESCC2900 MEI≥ XX η
XXXXXXXX
4
XX kW (XXHp)
S.F.
5
230 /400Y V3~50Hz (XX F) X/X A
8
n XXXX/min S1 l.cl. X
V % cos
XXX XXX XXX XXX
15
XXX XXX XXX XXX
XX kg
16
XXX XXX XXX XXX IP XX
17
IEC 60034-1 IECX/X
18
se exime de cualquier
