i De eindgebruiker mag geen handelingen
uitvoeren die
gespecialiseerde technici. De fabrikant is niet
verantwoordelijk voor schade die voortvloeit
uit het niet in acht nemen van deze regel.
1.4 Garantie
Verwijs voor de garantie op de produkten naar de
algemene verkoopvoorwaarden.
i De garantie omvat GRATIS vervanging of
reparatie van de defecte onderdelen (die door
de fabrikant erkend zijn).
De garantie van het apparaat vervalt:
- wanneer het gebruik niet overeenkomstig de
instructies en normen zoals die in dit handboek zijn
beschreven is;
- in het geval van wijzigingen of variaties die willekeurig
zijn aangebracht zonder toestemming van de fabrikant
(zie par. 1.5);
- in het geval van ingrepen van technische aard die
uitgevoerd zijn door personeel dat daarvoor van de
fabrikant geen toestemming had;
- in het geval van niet uitgevoerd onderhoud zoals
dat voorzien is in dit handboek.
1.5 Technische servicedienst
Iedere willekeurige informatie over de documentatie,
de service en onderdelen van het apparaat kan aan-
gevraagd worden bij: Calpeda S.p.A. (zie par. 1.2).

2 TECHNISCHE BESCHRIJVING

Pompaanduiding = N, N4 horizontale end-suction cen-
trifugaal pompen met lagerstoel.
N, N4 pompen (met nominale bedrijfspunten en hoofdaf-
metingen conform EN 733 zijn bedoeld voor gebruik met
standaard elektrische motor in IM B3 configuratie (IEC
34-7, IEC 72), verbonden door een grondplaat en aange-
dreven door een flexibele koppeling.
Pomphuis met axiale aanzuiging en radiale voorziening
bovenop.
N...: versie met pomphuis en gegoten nippel.
B-N...: versie met pomphuis en bronzen nippel/kap.
De bronzen pompen worden volledig geverfd geleverd.
2.1 Voorzien gebruik
Standaard uitvoering
Voor schone vloeistoffen, niet explosieve en niet
brandbare, zonder abrassieve, explosieve of agressie-
ve stoffen die de pomp kunnen aantasten (met vaste
stoffen tot max. 0,2%).
Vloeistoftemperatuur van minimaal -10°C tot maximaal
+ 90 °C.
O-ringen EPDM: niet geschikt voor het verpompen
van olie.
Speciale uitvoeringen
Voor schone vloeistoffen, niet explosieve en niet brand-
bare, zonder abrassieve, explosieve of agressieve stof-
fen die de pomp kunnen aantasten (met vaste stoffen
tot max. 0,2%) met de onderstaande eigenschappen:
- Koelmiddelen met temperaturen tussen 0 en -30° C.
- Water met temperaturen tussen 90 en 140° C.
- Olie met temperaturen tot 200° C en/of een maxima-
le dichtheid van 30 cSt.
2.2 Onjuist gebruik dat redelijkerwijs te voorzien valt
Het apparaat is uitsluitend ontworpen en gemaakt
voor het gebruik dat beschreven is in par. 2.1.
Het is ten strengste verboden om het apparaat
onjuist te gebruiken en voor doeleinden die
niet beschreven zijn in dit handboek.
Het onjuiste gebruik van het product tast de veili-
gheids- en efficiëntiekenmerken van het apparaat aan.
De firma Calpeda S.p.A. kan niet verantwoordelijk
worden gehouden voor defecten of ongelukken die te
wijten zijn aan het niet in acht nemen van de hierbo-
ven omschreven verboden.
N, N4 Rev. 100000209_02- Bedieningsvoorschrift
voorbehouden zijn aan

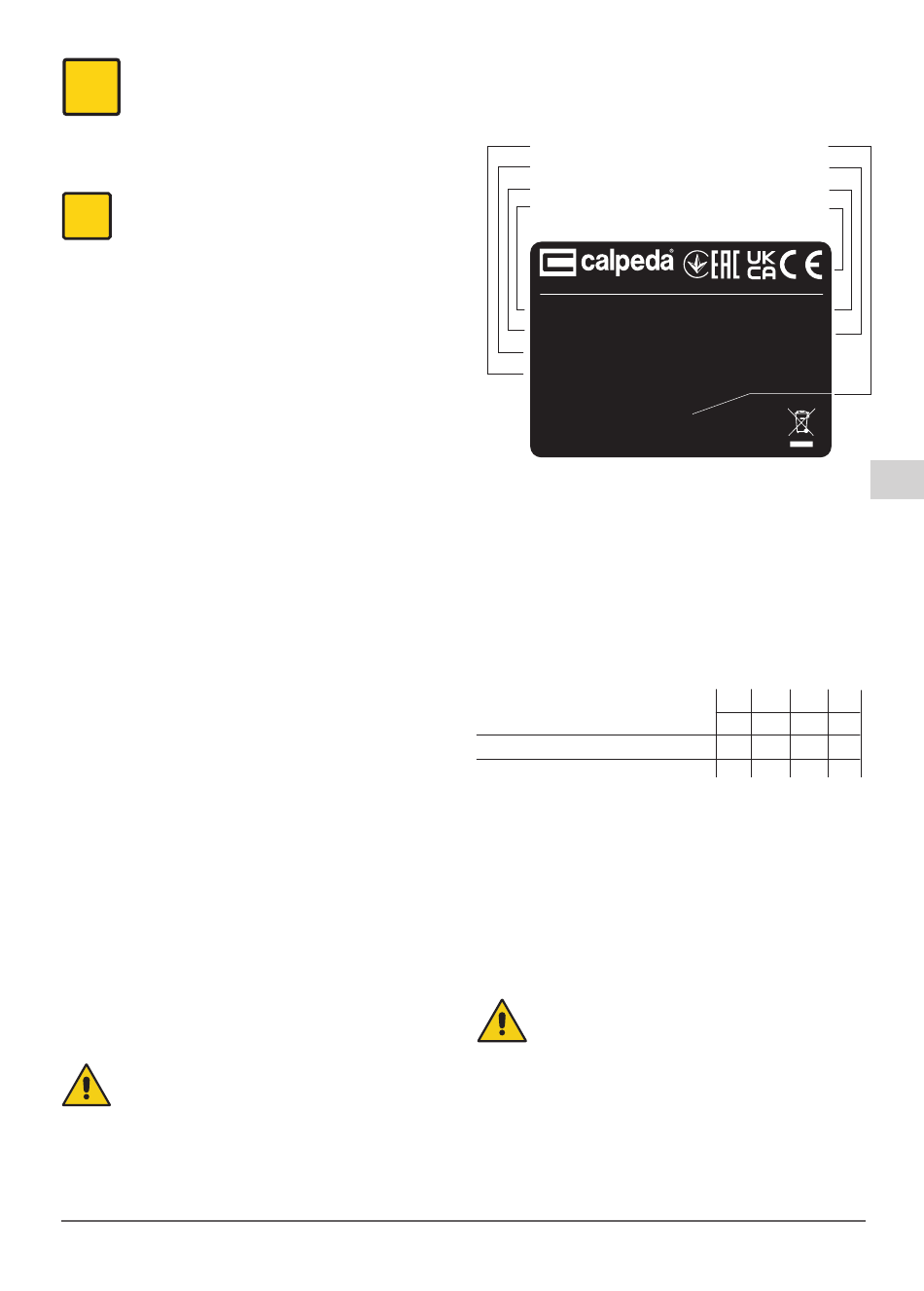

2.3 Markering
Hieronder staat een kopie van het identificatieplaatje
dat zich op de buitenkant van de pomp bevindt.
Voorbeeld pomp typeplaatje
Opvoerhoogte
Capaciteit
Toerental tpm
Pomptype
Montorso (VI) Italy IT 00142630243
N xxxxxx
2900/min 5,5kW (7,5Hp)
Q min/max 15/30 m
H max/min 31/20 m
XYXYRRY
ESCC2900 MEI≥0,10 η= --,-

3 TECHNISCHE EIGENSCHAPPEN

3.1 Technische gegevens
Afmetingen en gewicht (zie technische catalogus).
Nominale snelheid 1450/1750/2900/3450 rpm
Netspanning/frequentie:
- maximaal 240V 1~ 50/60 Hz
- maximaal 480V 3~ 50/60 Hz
Controleer de beschikbare frequentie en voltage. (de
gegevens moeten overeenkomen met het motor
typeplaatje).
Met de electrische gegegens op het motor typeplaatje
bedoeld men het nominale motorvermogen.
Motorvermogen:
N (2900 1/min) tot
N)4 (1450 1/min) tot
Geluidsniveau dB (A)
Starts per uur
Maximaal toegestane werkdruk tot 100 m (10 bar),
160 m (16 bar) voor pompen in nodulair gietijzer.
Maximale zuigdruk: PN (Pa) - Hmax (Pa).
3.2 Omgeving waarin de pomp wordt geplaatst
Installatie in een goed geventileerde ruimte die
beschermd wordt tegen weersinvloeden, met een maxi-
mum omgevingstemperatuur -10°C tot +40 °C.
Relatieve vochtigheid: 10% tot 55% niet-condenserend.
Maximale hoogte 1000 m boven de zeespiegel.

4 VEILIGHEID

4.1 Algemene gedragsregels
Alvorens het product te gebruiken is het
noodzakelijk om alle veiligheidsaanwijzingen
te kennen.
Alle technische instructies voor het functioneren en de
aanwijzingen voor de diverse passages, van het transport
tot aan de definitieve afvoer, die hier zijn gegeven, moe-
ten aandachtig gelezen en opgevolgd worden.
De gespecialiseerde technici moeten de verordeningen,
reglementen, normen en wetten van het land waarin de
pomp is verkocht in acht nemen.
Het apparaat is conform de geldende veiligheidsnormen.
Het onjuiste gebruik kan letsel aan personen of dieren en
schade aan zaken toebrengen.
Opmerkingen
Vloeistoftemperatuur
Serienummer
Certificaat
Made in Italy
0705158995
T.liq 50 °C
3 /h
kW: 2,2 7,5 30 75
kW: 7,5 30 75
max: 70 80 85 90
max: 60 40 20 10
