1.4. Εγγύηση
Για την εγγύηση σε προϊόντα ανατρέξτε σε γενικές
συνθήκες πώλησης.
Η εγγύηση περιλαμβάνει την αντικατάσταση
i
ή την
εξαρτημάτων ΔΩΡΕΑΝ (που αναγνωρίζονται
από τον κατασκευαστή).
Η εγγύηση του μηχανήματος εκπίπτει:
- Εάν η χρήση του ίδιου δεν είναι σύμφωνη με τις
GR
οδηγίες και τους κανόνες που περιγράφονται σε
αυτό το εγχειρίδιο.
- Σε περίπτωση αλλαγών ή τροποποιήσεων αυθαίρετα,
χωρίς την άδεια του κατασκευαστή (βλ. παρ.). 1.5.
- Στην περίπτωση
υποστήριξης που πραγματοποιούνται από άτομα μη
εξουσιοδοτημένα από τον κατασκευαστή.
- Στην περίπτωση έλλειψης προβλεπόμενης συντήρησης
όπως αυτή προβλέπεται στο παρόν εγχειρίδιο.
1.5. Υπηρεσία τεχνικής υποστήριξης
Οποιαδήποτε επιπλέον πληροφορία στα έγγραφα,
στις υπηρεσίες υποστήριξης και στα εξαρτήματα της
συσκευής, μπορεί να αιτηθεί από: Calpeda S.p.A. (βλ.
παρ. 1.2).
2. ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ
Αναγνώριση Αντλία ς = NMX Στενές-συνδεμένες,
φυγοκεντρικές αντλίες ηλεκτρική μηχανή με τον
εκτεταμένο άξονα που συνδέεται άμεσα με την
αντλία.
Επαφή: καλωδίου σπειρώματος ISO 228/1 (BS 2779).
NMX: από ανοξείδωτο χάλυβα AISI 304.
NMXL: από ανοξείδωτο χάλυβα AISI 316.
2.1. Προβλεπόμενη χρήση
Κατασκευασμένη για
Καθαρά υγρά , χωρίς λειαντικά, μη εκρηκτικά , μη
επιθετικά για τα υλικά της αντλίας.
Θερμακρασία υγρών από: - 10°C μέχρι + 90 °C.
Με δαχτυλίδι σφραγίδα σε ΕΡDΜ η αντλία δεν είναι
κατάλληλη για χρήση με λάδι.
2.2. Λανθασμένη χρήση λογικά προβλεπόμενη
Η συσκευή σχεδιάστηκε και κατασκευάστηκε αποκλειστικά
για τη χρήση που περιγράφεται στην παρ. 2.1.
Απαγορεύεται αυστηρά η χρήση της συσκευή
για ακατάλληλους λόγους και με ακατάλληλες
μεθόδους μη προβλεπόμενες στο παρόν εγχειρίδιο.
Η ακατάλληλη χρήση του προϊόντος φθείρει τα
χαρακτηριστικά ασφάλειας και την απόδοσης της
συσκευής, η εταιρία Calpeda δεν μπορεί να θεωρηθεί
υπεύθυνη για βλάβες ή ζημιές που προκαλούνται
ως αποτέλεσμα των βλαβών ή ατυχημάτων που
αναφέρονται παραπάνω.
Σελίδα 52 / 80
επισκευή των ελαττωματικών
παρεμβάσεων
2.3. Σήμανση

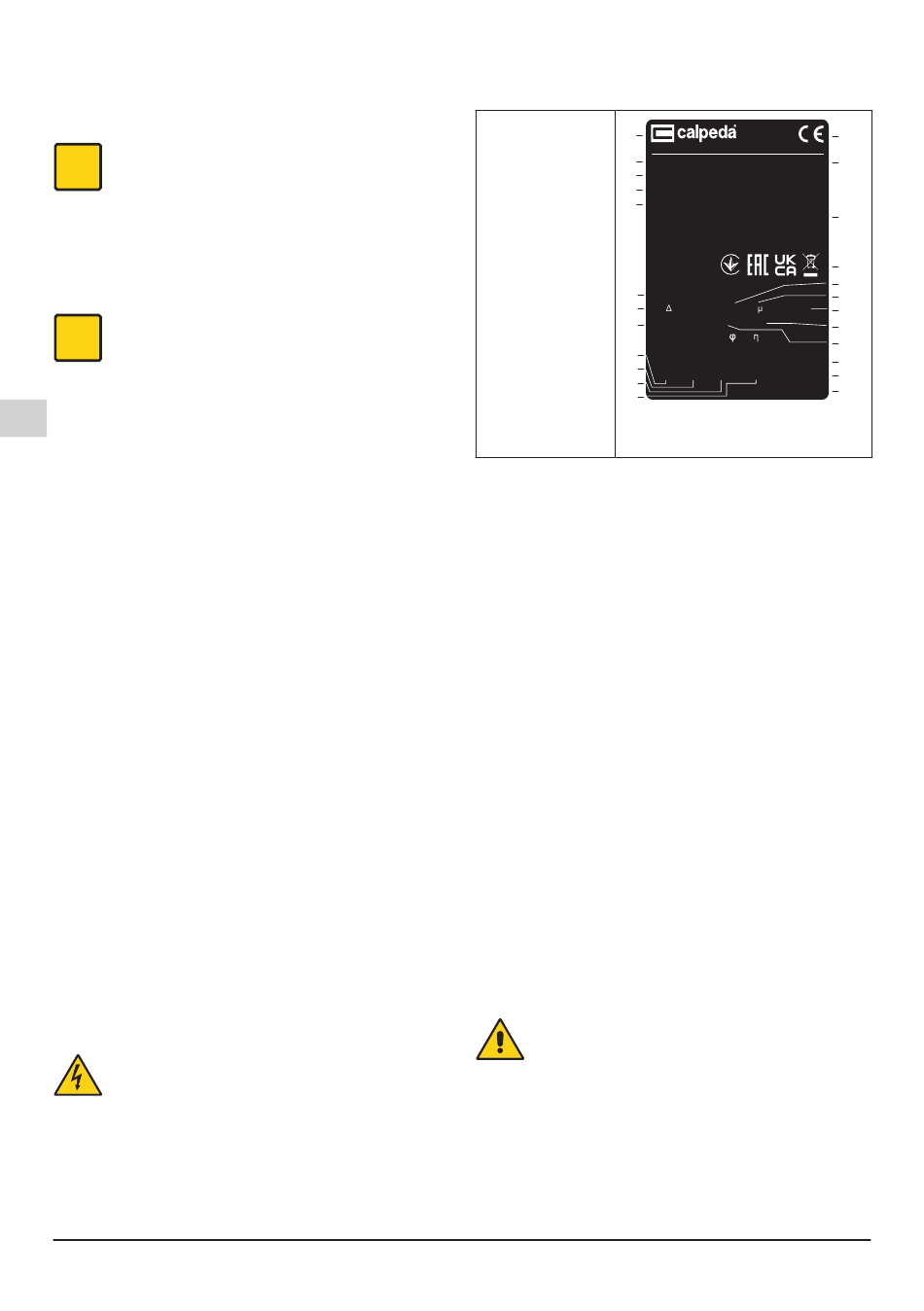

Παρακάτω παραθέτεται ένα αντίγραφο της πινακίδας
αναγνώρισης παρούσα στο εξωτερικό της αντλίας.
0 Κατασκευαστή
1 τύπος αντλίας
2 κατανάλωση
3 Μανομετρικό
4 Ισχύς
5 Τάση
6 συχνότητα
7 ένταση
8 στροφές ανά λεπτό
9 Tύπος υπηρεσίας
10 Συχνότητα
11 πιστοποίηση
12 AAAA
Έτος κατασκευής
12 XXXX
σειριακός αριθμός
13 Βάρος
14 σημειώσεις
15 Τάση
16 %φορτίο
17 cos φ
18 απόδοση
19 προστασία
20 ικανότητας μοτέρ
21 ικανότητας αντλίας
22 Πυκνωτής
3. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
τεχνικής
3.1. Τεχνικά δεδομένα
Διαστάσεις και βάρη (βλέπε τεχνικά κατάλογος).
Ονομαστική ταχύτητα 2900/3450 rpm
Προστασία IP 54 (IP 55 Ειδική κατασκευή)
Τάση τροφοδοσίας/ Συχνότητα:
- μέχρι και 240V 1~ 50/60 Hz
- μέχρι και 480V 3~ 50/60 Hz
Eλέγξτε
ανταποκρίνονται στα ηλεκτρικά χαρακτηριστικά τα
οποία αναγράφονται στο ταμπελάκι της αντλίας.
Τα ηλεκτρικά δεδομένα που αναγράφονται στο
ταμπελάκι αφορούν την ονομαστική ισχύ του μοτέρ.
Επίπεδο ήχου: < 70 dB (Α).
Μαχ. ώρες συνεχούς λειτουργίας: 30 ώρες σε
κανονικά διαστήματα.
Μέγιστη επιτρεπτή πίεση σε κατάσταση λειτουργίας ,
μέχρι και: 100 m (10 bar).
Μέγιστη πίεση κατά την αναρρόφηση: PN (Pa) - Hmax (Pa).
3.2. Περιβάλλον τοποθέτησης της αντλίας
Εγκατάσταση σε χώρο καλά αερισμένο , που
να προστατεύεται από τον κα ιρό , με μέγιστη
θερμοκρασία περιβάλλοντος -10°C έως +40 °C.
Σχετική υγρασία:
συμπύκνωση.
Μέγιστο υψόμετρο 1.000 m από το επίπεδο της
θάλασσας.
4. ΑΣΦΑΛΕΙΑ
4.1. Γενικοί κανόνες συμπεριφοράς
Πριν από τη χρήση του προϊόντος , θα πρέπει
να γνωρίζετε όλες τις πληροφορίες σχετικά
με την ασφάλεια.
Θα πρέπει να διαβάσετε προσεκτικά και να
ακολουθήσετε όλες τις τεχνικές οδηγίες, τη
λειτουργία και τις κατευθύνσεις που περιέχονται στο
παρόν για τις διάφορες φάσεις: από τις μεταφορές
έως την τελική διάθεση.
Οι εξειδικευμένοι
συμμορφώνονται
κανόνες, τα πρότυπα και τους νόμους της χώρας
στην οποία η πωλήθηκε η αντλία.
Η συσκευή συμμορφώνεται με τους κανονισμούς
