Descrizione Tecnica; Caratteristiche Tecniche; Sicurezza - Calpeda Nmx Bedienungsanleitung

1.2. Ragione sociale e indirizzo del Fabbricante
Ragione sociale: Calpeda S.p.A.
Indirizzo: Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza / Italia
www.calpeda.it
1.3. Operatori autorizzati
Il prodotto è rivolto a operatori esperti divisi tra
utilizzatori finali del prodotto e tecnici specializzati
(vedi simboli sopra).
E' vietato per l'utilizzatore finale eseguire
i
operazioni riservate ai tecnici specializzati. Il
fabbricante non risponde di danni derivati dalla
mancata osservanza di questo divieto.
1.4. Garanzia
Per la garanzia sui prodotti fare riferimento alle
condizioni generali di vendita.
La garanzia include sostituzione o riparazione
i
GRATUITA delle parti difettose (riconosciute
dal fabbricante).
La garanzia dell'apparecchio decade:
- Qualora l'uso dello stesso non sia conforme alle
istruzioni e norme descritte nel presente manuale.
- Nel caso di modifiche o variazioni apportate
arbitrariamente senza autorizzazione del Fabbricante
(vedi par. 1.5).
- Nel caso di interventi di assistenza tecnica eseguiti
da personale non autorizzato dal Fabbricante.
- Nel caso di mancata manutenzione prevista nel
presente manuale.
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione,
sui servizi di assistenza e sulle parti dell'apparecchio,
può essere richiesta a Calpeda S.p.A. (vedi paragrafo
1.2)

2. DESCRIZIONE TECNICA

Designazione pompa
centrifughe monoblocco con accoppiamento diretto
motore-pompa e albero unico.
Bocche: filettate UNI-ISO 228/1.
NMX: versione in AISI 304.
NMXL: versione in AISI 316.
2.1. Uso previsto
Esecuzione normale
Per liquidi puliti senza parti abrasive, non esplosivi,
non aggressivi per i materiali della pompa.
Temperatura liquido: da -10 °C a +90 °C.
Con anelli di tenuta in EPDM la pompa non è adatta
per olio.
2.2. Uso scorretto ragionevolmente prevedibile
L'apparecchio è stato
esclusivamente per l'uso descritto nel par. 2.1.
È assolutamente
dell'apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
L'utilizzo improprio del
caratteristiche di

sicurezza

dell'apparecchio, Calpeda
ritenuta responsabile per guasti o infortuni dovuti
all'inosservanza dei divieti sopracitati.
NMX Rev100000286_01 - Istruzioni originali
Elettropompe
= NMX
progettato e costruito
vietato l'impiego
prodotto deteriora
e di efficienza
non può essere

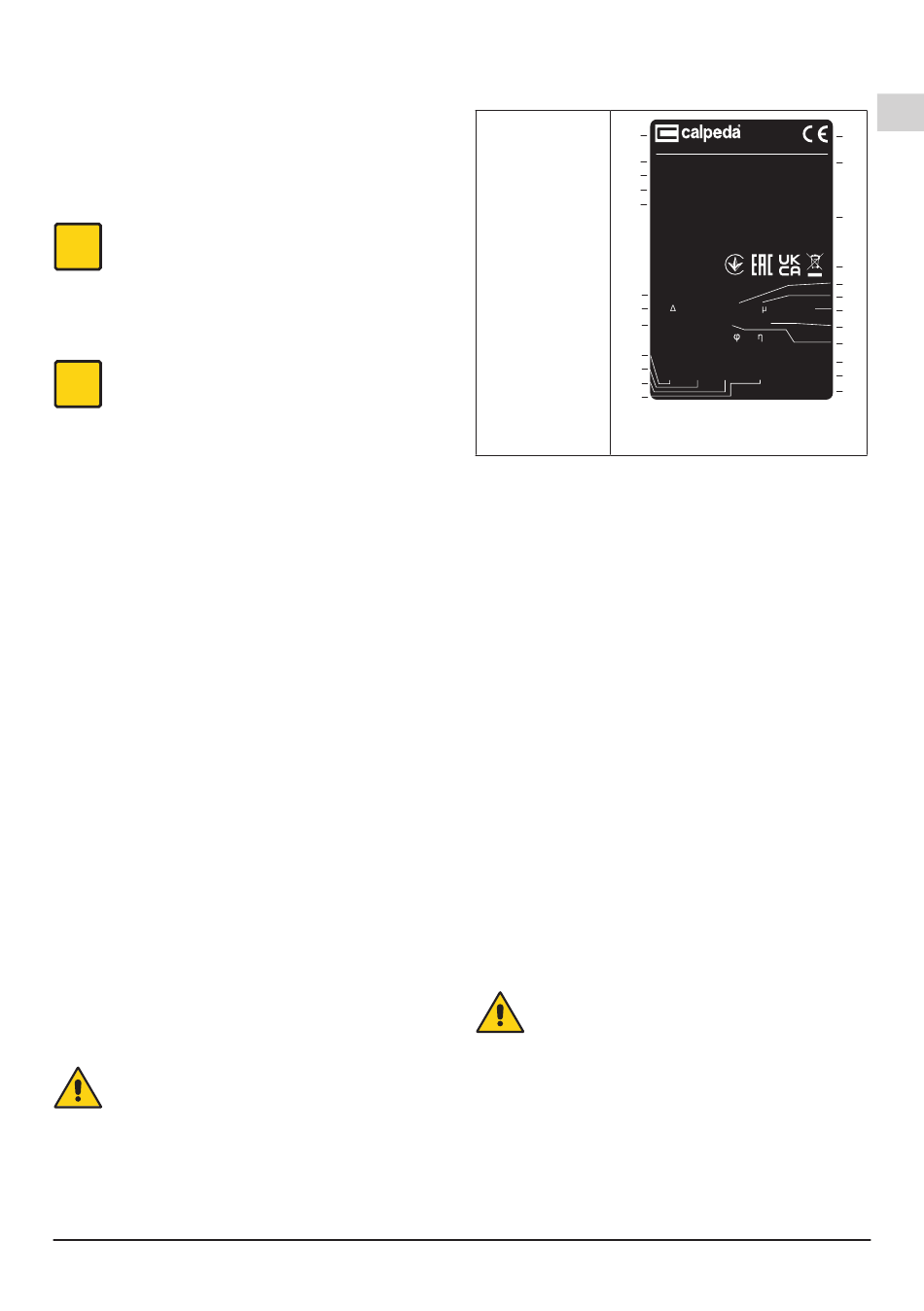

2.3. Marcatura
Di seguito una copia della targhetta di identificazione (vedi
Fig. 1) presente sull'involucro esterno della pompa.
0 Fabbricante
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
5 Tensione
6 Frequenza
7 Corrente
8 Velocità nominale
9 Tipo di servizio
10 Classe isol.
11 Certificazioni
12 AAAA Anno di
fabbricazione
12 XXXX nr. Matricola
13 Peso
14 Eventuali note
15 Tensione
16 % carico
17 cos φ
18 Rendimento
19 Protezione
20 Efficenza motore
21 Efficenza pompa
22 Condensatore

3. CARATTERISTICHE TECNICHE

3.1. Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 2900/3450 rpm
Protezione IP 54 (IP 55 Esecuzioni speciali)
Tensione di alimentazione/ Frequenza:
- fino a 240V 1~ 50/60 Hz
- fino a 480V 3~ 50/60 Hz
Verificare che la frequenza e la tensione di rete
sia idonea alle caratteristiche elettriche indicate in
targhetta.
I dati elettrici riportati in targhetta si riferiscono alla
potenza nominale del motore.
Pressione sonora: ≤ 70 dB (A);
Avviamenti/ora max.: n. 30 ad intervalli regolari.
Pressione finale massima ammessa nel corpo pompa:
100 m (10 bar).
Pressione massima in aspirazione: PN (Pa) - Hmax (Pa).
3.2. Ambiente in cui viene posizionata la pompa
Elettropompe previste per luoghi aerati e protetti
dalle intemperie con temperatura ambiente di -10°C
a +40°C. Umidità relativa: da 10% a 55% senza
condensa.
Altitudine massima 1.000 m sul livello del mare.
4. SICUREZZA
4.1. Norme comportamentali generiche
Prima di utilizzare il prodotto è necessario
conoscere tutte le indicazioni riguardanti la
sicurezza.
Si deve leggere attentamente
istruzioni tecniche, di funzionamento e le indicazioni
qui contenute per i differenti passaggi: dal trasporto
allo smaltimento finale.
I tecnici specializzati sono tenuti al rispetto dei
le
regolamenti, regolamentazioni, norme e leggi del
paese in cui la pompa è venduta.
L'apparecchio è conforme alle vigenti norme di
sicurezza.
L'uso improprio può comunque provocare danni a
persone, cose o animali.
0
Montorso (VI) Italy IT 00142630243
1
XXXXXXX AAAAXXXXX
2
Q min/max X/X m
/h
3
3
H max/min X/X m
21
ESCC2900 MEI≥ XX η
XXXXXXXX
4
XX kW (XXHp)
S.F.
5
230 /400Y V3~50Hz (XX F) X/X A
8
n XXXX/min l.cl. X
S1
V % cos
XXX XXX XXX XXX
15
XXX XXX XXX XXX
XX kg
16
XXX XXX XXX XXX IP XX
17
IEC 60034-1 IECX/X
18
e seguire tutte le
Pagina 3 / 80
IT
11
Made in Italy
12
14
11
6
22
7
10
9
13
19
20
