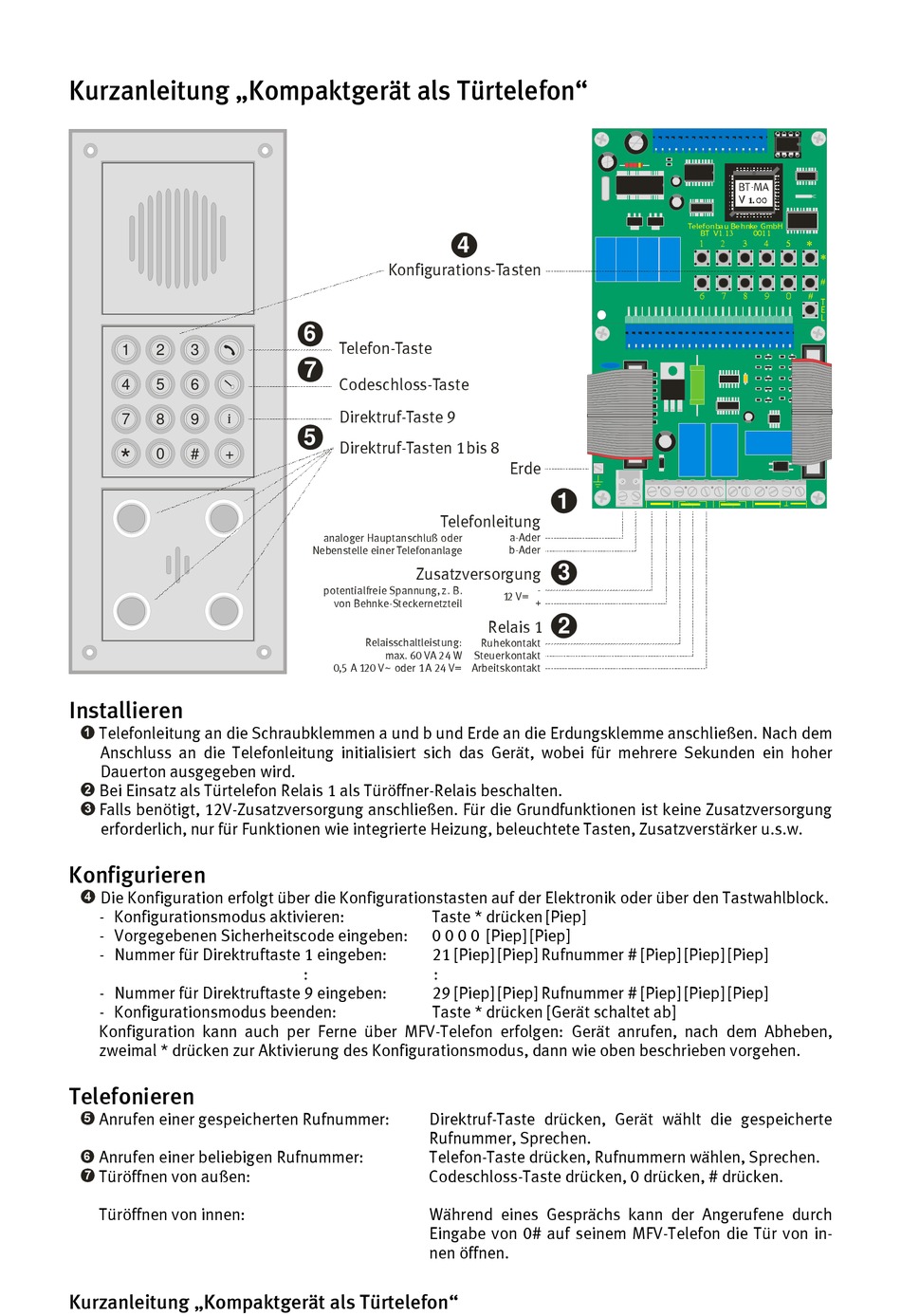

Kurzanleitung „Kompaktgerät als Türtelefon"
1
2
3
4
5
6
7
8
9
i
0
#
+
*
Installieren
Telefonleitung an die Schraubklemmen a und b und Erde an die Erdungsklemme anschließen. Nach dem
Anschluss an die Telefonleitung initialisiert sich das Gerät, wobei für mehrere Sekunden ein hoher
Dauerton ausgegeben wird.
Bei Einsatz als Türtelefon Relais 1 als Türöffner-Relais beschalten.
Falls benötigt, 12V-Zusatzversorgung anschließen. Für die Grundfunktionen ist keine Zusatzversorgung
erforderlich, nur für Funktionen wie integrierte Heizung, beleuchtete Tasten, Zusatzverstärker u.s.w.
Konfigurieren
Die Konfiguration erfolgt über die Konfigurationstasten auf der Elektronik oder über den Tastwahlblock.
- Konfigurationsmodus aktivieren:
- Vorgegebenen Sicherheitscode eingeben:
- Nummer für Direktruftaste 1 eingeben:
- Nummer für Direktruftaste 9 eingeben:
- Konfigurationsmodus beenden:
Konfiguration kann auch per Ferne über MFV-Telefon erfolgen: Gerät anrufen, nach dem Abheben,
zweimal * drücken zur Aktivierung des Konfigurationsmodus, dann wie oben beschrieben vorgehen.
Telefonieren
Anrufen einer gespeicherten Rufnummer:
Anrufen einer beliebigen Rufnummer:
Türöffnen von außen:
Türöffnen von innen:
Kurzanleitung „Kompaktgerät als Türtelefon"
4
Konfigurations-Tasten
6
Telefon-Taste
7
Codeschloss-Taste
Direktruf-Taste 9
5
Direktruf-Tasten 1 bis 8
Telefonleitung
analoger Hauptanschluß oder
Nebenstelle einer Telefonanlage
Zusatzversorgung
potentialfreie Spannung, z. B.
von Behnke-Steckernetzteil
Relaisschaltleistung:
max. 60 VA 24 W
Steuerkontakt
0,5 A 120 V~ oder 1 A 24 V=
Arbeitskontakt
Taste * drücken [Piep]
0 0 0 0 [Piep] [Piep]
21 [Piep] [Piep] Rufnummer # [Piep] [Piep] [Piep]
:
:
29 [Piep] [Piep] Rufnummer # [Piep] [Piep] [Piep]
Taste * drücken [Gerät schaltet ab]
Direktruf-Taste drücken, Gerät wählt die gespeicherte
Rufnummer, Sprechen.
Telefon-Taste drücken, Rufnummern wählen, Sprechen.
Codeschloss-Taste drücken, 0 drücken, # drücken.
Während eines Gesprächs kann der Angerufene durch
Eingabe von 0# auf seinem MFV-Telefon die Tür von in-
nen öffnen.
Erde
1
a-Ader
b-Ader
3
-
12 V=
+
2
Relais 1
Ruhekontakt
