Zusatzplatinen
Durch die optionale Installation von Zusatzplatinen kann der Funktionsumfang der BT-
Hauptplatine erweitert werden. Das verwendete Elektronikgehäuse muss für den Einbau
einer Zusatzplatine geeignet sein, wie beispielsweise bei Kompaktgeräten das große Ba-
siselektronik-Gehäuse oder bei Universal-Geräten das hohe Elektronik-Gehäuse. Bei
Kompaktgeräten kann die Zusatzplatine direkt an die Hauptplatine angesteckt werden, bei
Universalgeräten ist zur Installation zusätzlich ein spezieller Adapter mit Anschlusskabel
erforderlich. Je nach Zusatzplatine können weitere Zubehörteile notwendig bzw. sinnvoll
sein.
Uhr-Sprachansage-Display-Modul
Das Uhr-Sprachansage-Display-Modul vereint auf einer einzigen Zusatzplatine eine batte-
rie-gepufferte Uhr, Sprachansage-Funktionalität sowie die Steuerungselektronik zum An-
schluss eines Display-Moduls. Um die Display-Funktionalitäten zu nutzen, ist zusätzlich
ein separat erhältliches Display-Modul erforderlich, das mit einem Anschlusskabel für die
Verbindung zum Uhr-Sprachansage-Display-Modul und einem Kabel zum Anschluss an
eine serielle Schnittstelle geliefert wird. Im Allgemeinen ist zum Betrieb des Uhr-
Sprachansage-Display-Moduls erforderlich, dass am BT eine 12V-Zusatzversorgung ange-
schlossen ist. Einige Zeit gesteuerte Funktionen sind auch ohne Zusatzversorgung mög-
lich (siehe Konfigurationsschritte 40 bis 49).
Uhr-Sprachansage-Display-Modul mit

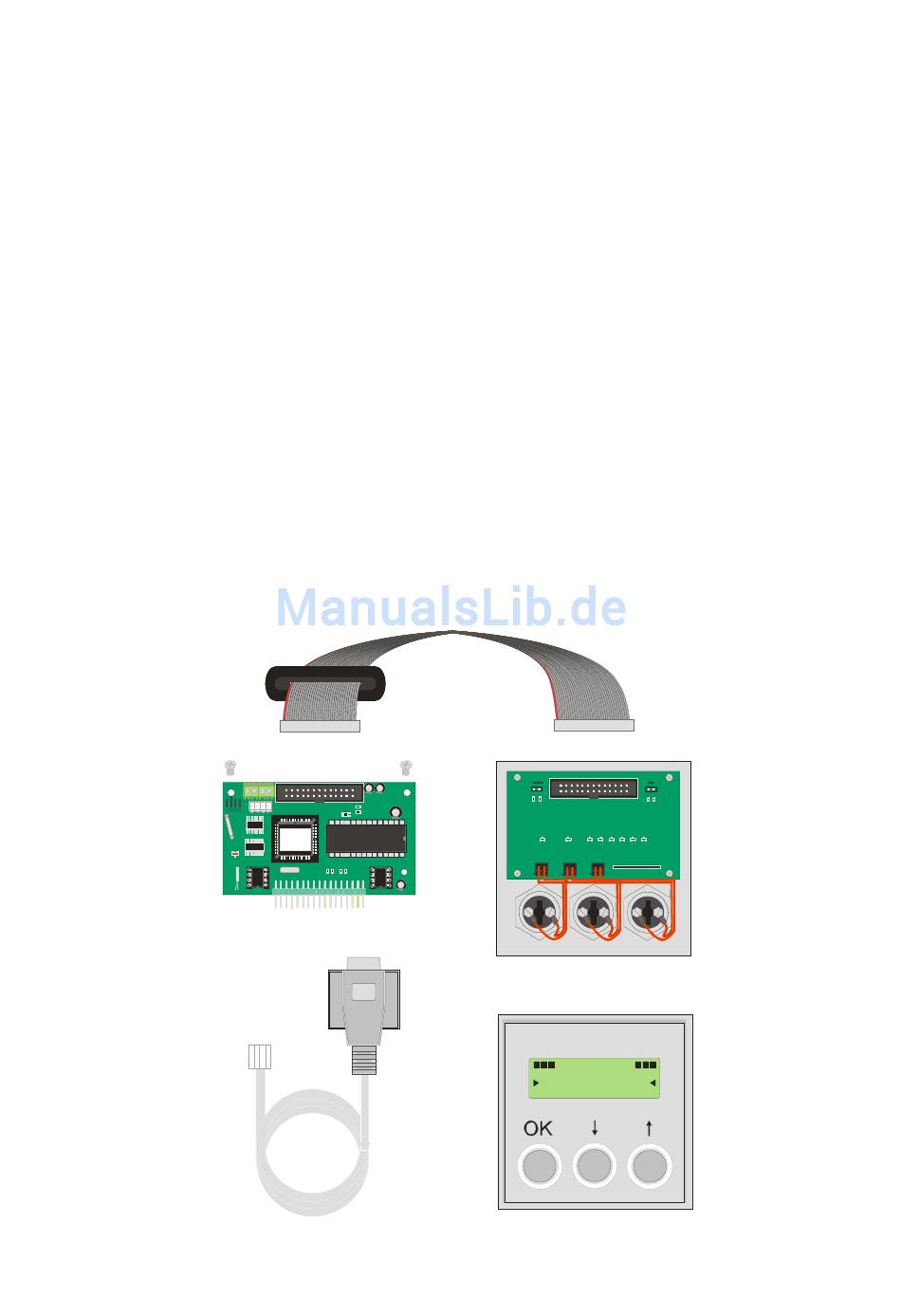

Abbildung 11: Uhr-Sprachansage-Display-Modul und Display-Modul mit Zubehör
Inbetriebnahme
Anschlußkabel
für Display-Modul
mit Gummidichtung
2 Befestigungsschrauben
BT-SD
V 1.00
Kabel zum Anschluss an
serielle Schnittstelle
PC
Display-Modul (Rückansicht)
Display-Modul (Frontansicht)
TELEFON-BUCH
BEHNKE ROLF
HERRMANN RALF
SCHACKE ANDREAS
Seite 19
